Hynitron海栎创触摸按键芯片选型手册-触控科技
海栎创产品：CSS1系列产品命名规范
示例： CSS108AE：8通道，1:1接口，无触摸输出高，SOP封装CSS112DE-Q：12通道，I2C接口，QFN封装
触摸按键芯片
CSS102A
CSS104AW
CSS106AE
CSS106TE
CSS106A
CSS106AW
CSS108AE
CSS108TE
CSS108AE-S
CSS108TE-S
CSS108AE-Q
CSS108TE-Q
CSS108BE
CSS108DE
CSS112DE
CSS112DE-S
CSS120DE
CSS120DE-S
CSS120DE-Q
CSS112FE
CSS112FE-S
CSS112FE-Q
CSS120FE
CSS120FE-S
CSS120FE-Q
海栎创产品：CSM2系列产品
1. MCU触摸芯片系列共有8KB的EEPROM，其中有2~4KB的空间被用作触摸算法，余下4~6KB供客户使用
2. 覆盖物厚度：玻璃>10mm/塑料>5mm，可调成更薄或更厚，甚至非接触感应(10~15cm)
3. *CSM系列通过内部算法可在程序空间中模拟使用数据EEPROM
触摸按键芯片
CSM212
CSM216
CSM216-S
CSM216-Q
CSM224
CSM224-S
CSM224-Q
CSM-xxx介绍:内置电容触摸检测功能的MCU芯片 •
产品特性：
–操作电压: 2.7v~5.5v
–单周期RISC8051 –8KB程序空间，支持数据EEPROM功能（100K次写）
–24GPIO，每一GPIO皆可配置为电容检测或通用IO功能 –支持硬件SPI，I2C，UART通讯接口
–4个可配置8位Timer/Counter(可组合成2个16bit timer或1个32bit timer)
一个4通道100KSPS 8位精度ADC
–待机功耗<10uA
–集成25.6Mhz ( 2.5%)、32Khz(10%)时钟
–两个可配置比较器

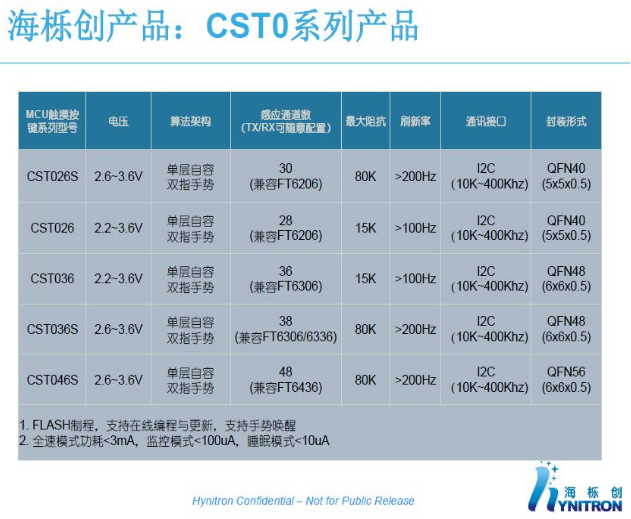

自容触屏产品-CST0XX
主要面向低成本自容触摸屏
•25.6Mhz RISC 8051 内核
•16KB FLASH，1.25KB SRAM
•Up to 36自容扫描通道，超过100Hz报点率
•支持单层自容，分区两点，双指手势等自容屏方案
•PWM，UART，I2C，SPI，通讯接口
•良好的抗噪声与防水性能
•P2P兼容业界主流产品
自容触屏芯片
CST026
CST026S
CST036
CST036S
CST046S

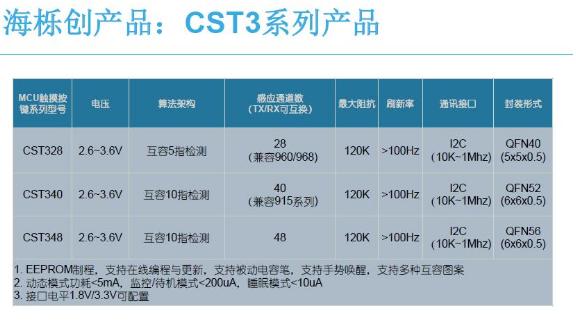

互容触屏产品-CST3XX
主要面向互容触摸屏
•25.6Mhz RISC 8051 内核
•24KB EEPROM，5KB SRAM
•UART，I2C
•Up to 48扫描通道，超过100Hz报点率，支持最大120Kohms阻抗
•支持单层多点，OGS，GFF等互容屏方案
•良好的抗噪声与防水性能
•P2P兼容业界主流产品
互容触屏芯片
CTS328
CTS340
CTS348
平板触屏系列-CST2XX
指纹识别系列-CSFXX
