输出功率高达22W的LED驱动器IC-LYT7503D
可控硅调光、无泄放电路的高效率LED驱动器IC可提供输出功率高达22 W的高可靠性解决方案
LYT7503D采用超紧凑SO-8封装，能够在不使用散热片的情况下提供22 W输出功率，而且在使用LYT7503D的LED驱动器中无需泄放电路。LYTSwitch-7产品系列采用简单的无源衰减电路以适应可控硅调光应用，储能电感采用单一绕组的现成的市售标准电感，因此可将元件数减至仅20个，而同等设计通常需要约35个元件。
LYTSwitch-7 IC产品系列适用于单级、非隔离、降压式LED驱动器应用，可提供具有宽调光范围和单向调光响应特性的切相(TRIAC)调光方案。LYT7503D LED驱动器产品系列可实现86%以上的效率，比传统的调光方案约高出2%，并且还具有高功率因数(>0.9)、精确调整率及全面的保护功能。725 V内置MOSFET可在输入浪涌期间提供出色的耐压性能。同时无泄放电路的设计可以保证在兼容很多可控硅调光器的情况下，驱动器内部不会产生过多的发热，从而提高效率和可靠性，还可省去占用空间比较多的散热片。
具体应用包括低成本的A19灯泡、小尺寸灯泡（如蜡烛灯和GU10灯泡）、商业和工业应用、天花灯和筒灯。
•单级功率因数校正，PF> 0.87
•精确的恒定LED电流（CC）调节，±5％
•高效率，> 85％
•紧凑型PCB解决方案的低成本和低元件数
•TRIAC可调光
•适用于多种TRIAC调光器
•快速启动时间（<500 ms） - 无可察觉的延迟
•最小死区或可见弹出效果。
•集成保护功能
•开路负载和输出短路保护
•热折叠保护
•在线路欠压或欠压条件下无损坏
•符合IEC 2.5 kV环形波，1 kV差分浪涌和EN55015传导EMI
LYT7503D介绍
本工程报告描述了低组件数，TRIAC可调光，非隔离buck LED驱动器，设计用于驱动150 mA时50 V的标称LED电压串输入电压范围为180 VAC至265 VAC。该LED驱动器使用LYT7503D从LYTSwitch-7系列器件。
LYTSwitch-7是一款SO-8封装的LED驱动器控制器IC，专为非隔离降压拓扑应用。 LYTSwitch-7提供高效率，高功率因数，精确的LED电流调节和固有的调光能力。 LYTSwitch-7包括高压功率MOSFET和可变频率/可变导通时间，临界导通模式控制引擎，用于紧凑电流调节，高功率因数和专有的MOSFET利用率高效率。控制器也集成保护功能，如输入和输出过压保护，热折返，过温关断，输出短路和过流保护。

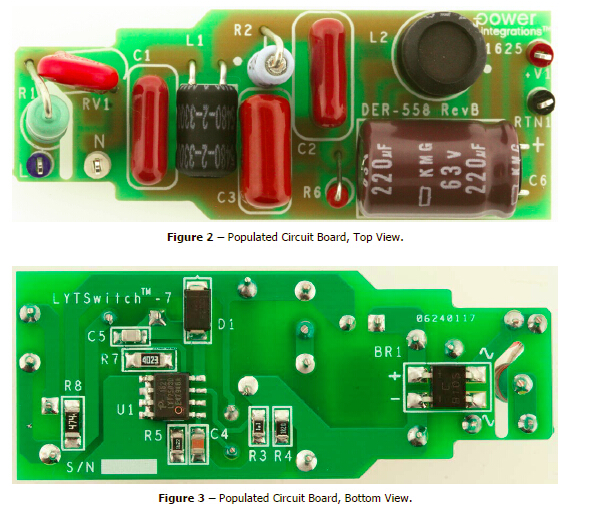

DER-558是具有恒定电流的单级7.5 W TRIAC可调光LED驱动器输出。关键设计目标是设计简单，高效率，低组件计数，精确的恒流调节，紧凑的PCB和可接受的调光兼容性。该设计适用于A19可调光LED灯泡应用。
本文档包含电源规格，原理图，账单材料，印刷电路布局和性能数据。

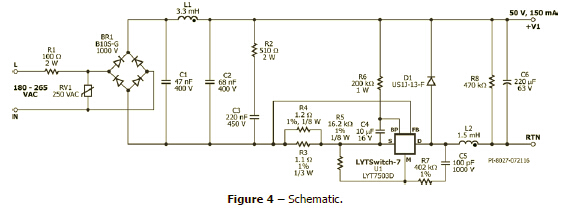

LYT7503D原理图
