CBM73xx C 芯邦触摸芯片 A/D 型触控键 Flash 单片机
特性
CPU 特性：
基于 8051 指令的 8 位单片机
Flash ROM：8K~48K 字节
RAM：内部 256 字节，外部 1024 字节
类 EEPROM：1024 字节
宽工作电压范围：
-Fsys = 16MHZ，VDD = 2.7V~5.5V
振荡器：
-内部高频振荡器：48MHZ(精度±2%)
-内部低频振荡器：800KHZ(精度±2%)
看门狗定时器(WDT)，可软件使能
CPU 主频：最大可以达到 16MHZ
内建的低电压检测功能(LVDC)
支持省电运行模式
- 休眠模式
- 空闲模式
可编程代码保护防止代码读出
支持串口在线调试
低功耗特性：
休眠电流：
- 5.0V 时典型值为 200uA
工作电流：
- 16MHZ、 5.0V 时典型值为 5.0mA
外设特性：
多达 40 个双向可单独控制的 I/O 引脚： -深圳市触控科技有限公司
- 高灌/拉电流可直接驱动 LED
- 电平变化中断引脚(最大 6 路)
- 可单独编程的弱上拉引脚
- 可单独编程的弱下拉引脚
- 可单独编程的开漏引脚
- 超低功耗唤醒
A/D 转换器：
- 10-bit A/D 转换器
- 最大支持 8 个通道
内建 12/16/24/31 路触控按键功能
多个定时器模块用于时间测量、捕捉输入、方波输出及
单脉冲输出
支持多路 PWM 输出
-最大 2 个 PWM 模块可提供 2 路 PWM 输出
-最大 4 个定时器模块可提供 4 路 PWM 输出
通用 UART：
- 独立的波特率发生器
- 自动波特率校准
4 线 SPI(总共 4 种模式)
I
2
C 主/从模式接口
LED 驱动器(软件扫描方式)：
- 4×13 段/5×12 段/6×11 段/7×10 段/9×8 段
/10×7 段驱动共阴/共阳 LED
RTC：具有定时和闹钟功能的实时时钟(需外接

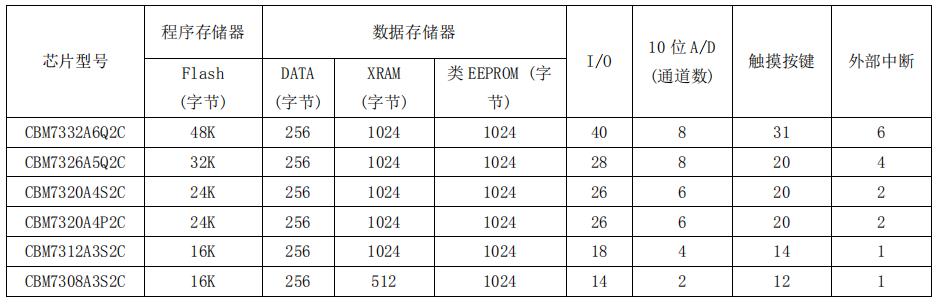

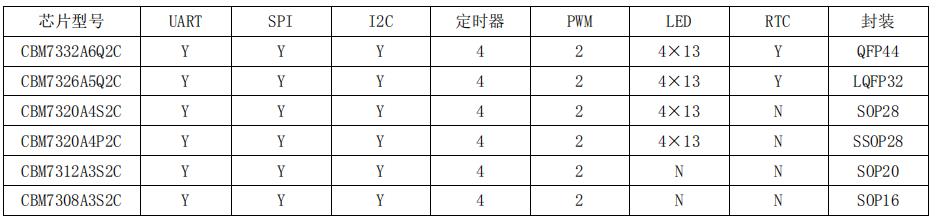

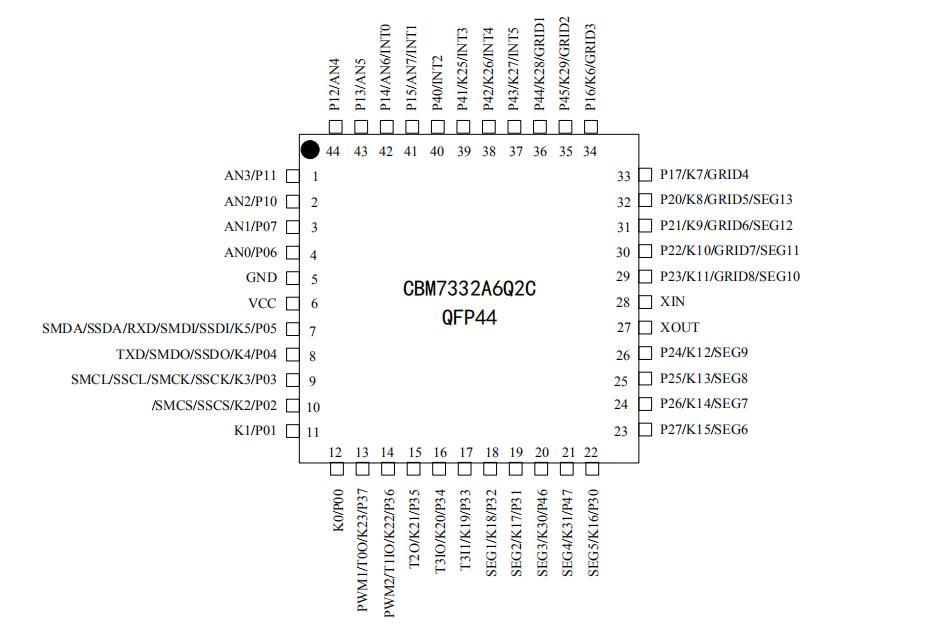

CBM7332A QFP44 引脚图：

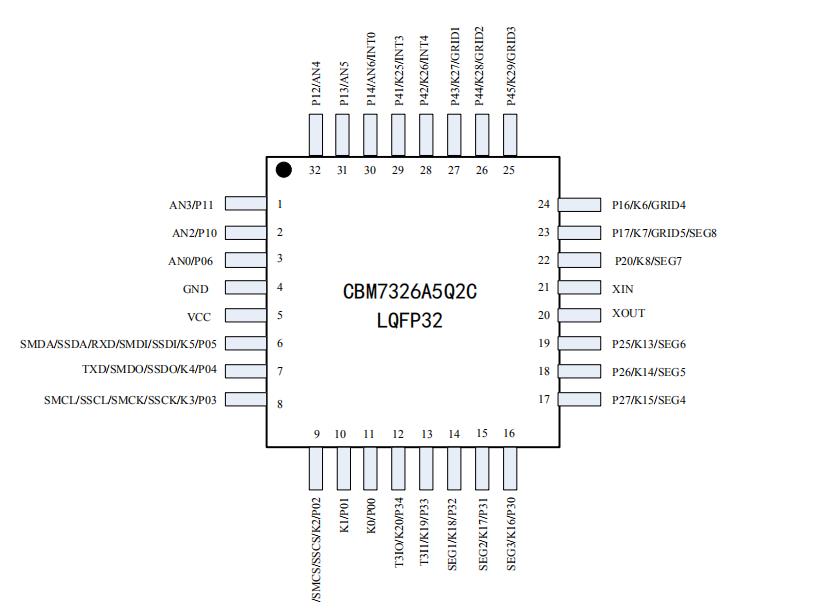

CBM7326A5Q2C LQFP32 引脚图: ——深圳市触控科技有限公司

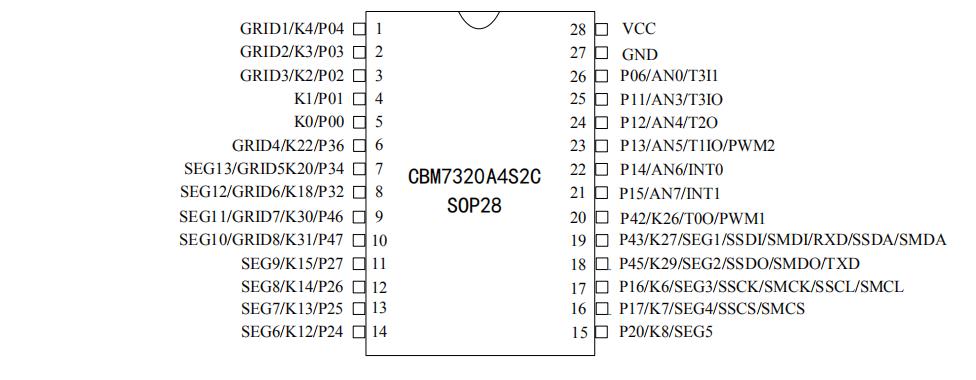

CBM7320A4S2C SOP28 引脚图:

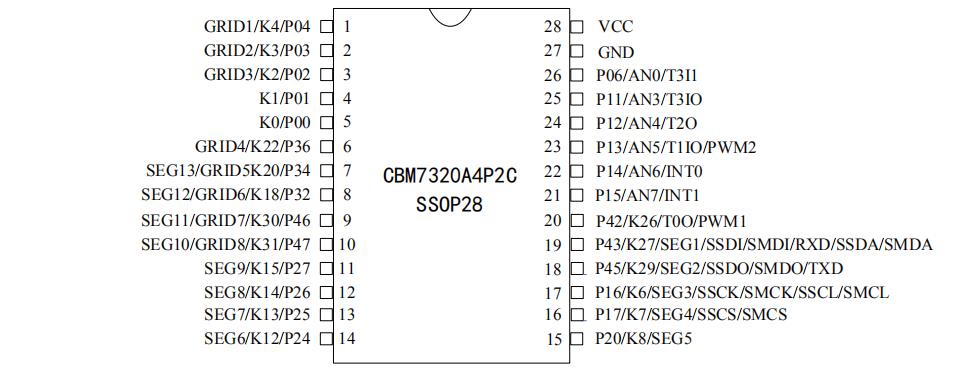

CBM7320A4P2C SSOP28 引脚图:

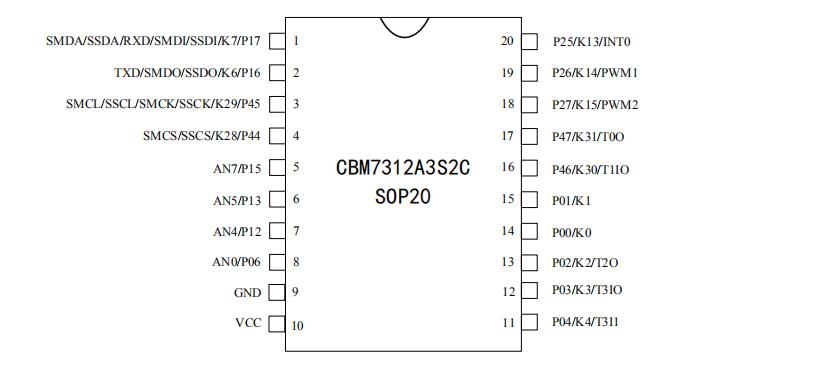

CBM7312A3S2C SOP20 引脚图:

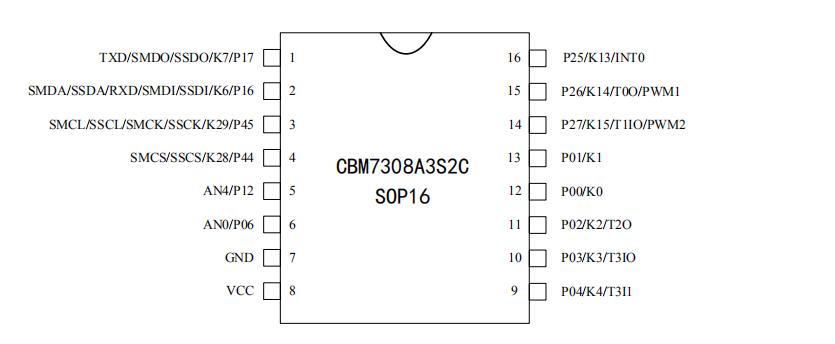

CBM7308A3S2C SOP16 引脚图:
MCU 的特性
CBM73xx 系列芯片包含的许多特性旨在最大限度地提高系统的可靠性，通过减少外部元件将成本降至最低，并且还提供
了静电防护、低功耗和代码保护功能。
这些功能包括：
复位
中断
休眠模式、空闲模式
静电防护
代码保护
在线串行编程
在线调试
MCU 有两种低功耗的工作模式，分别是休眠模式(SLEEP)和空闲模式(IDLE)。
软件配置 PCON=0x01(需先写 PSEQ 寄存器，具体请看 3.1.10 小节“写 PCON 前保护序列寄存器”)，即进入空闲模式，内
核停止运行。用户可以通过以下方法从空闲模式唤醒：
Timer0 中断
Timer1 中断
Timer2 中断
Timer3 中断 0
Timer3 中断 1
sensorADC 中断
RTC 中断
SPI 中断
I²C Slave 中断
UART 中断
外部中断 0、1、2、3、4、5
软件配置 PCON=0x02(需先写 PSEQ 寄存器，具体请看 3.1.10 小节“写 PCON 前保护序列寄存器”)，即进入休眠模式，进
入休眠模式后，OSC48M 时钟停止工作，OSC800K、外部 32.768K 晶振(若外接了 32.768K 晶振)继续工作。用户可以通过以下
方法从休眠模式唤醒：
外部中断 0 唤醒
定时自动唤醒
RTC 定时唤醒
特定触摸按键唤醒休眠唤醒后 MCU 将从下一条指令开始继续运行。 深圳市触控科技有限公司
