描述

CP2123/24 是一款特别为白光 LED 驱动而设计的升压型 DC/DC 转换器。CP2123 采用高达

1.4MHz 的工作频率（CP2124 为 1MHz），允许采用小巧的外部电感和电容元件。LED 采用串联

的连接形式，这样保证流过每个 LED 的电流相同，从而可以获得一致的亮度。300mV 的反馈电压

使得在电流设定电阻上消耗的功率很小，尽可能的优化了在白光 LED 驱动应用时的效率。

CP2123/24 的开关管的峰值电流可达 1200mA，并且可承受高达 40V 的电压。 在单节锂离子电池

供电情况下，CP2123/24 可驱动最多达 33 颗 LED。随着供电电压升高，CP2123/24 可以驱动更

多 LED，非常适合于中大 LCD 屏背光应用。CP2123/24 内置软启动功能，限制启动时的浪涌电流。

CP2123/24 内置过流和过热保护，增强了应用的安全性。CP2123 为 PWM 调光，CP2124 为一线

脉冲调光。CP2123/4 采用纤小的 SOT23-6L 封装，同时提供出众散热能力的 DFN-8L 封装，在驱

动较大负载时，推荐选用 DFN 封装的产品。若无特别说明，后续文字中 CP2123 即指代 CP2123

和 CP2124。

特性

• 单节锂离子电池可驱动 1 串 12 颗 LED

• 单节锂离子电池可驱动 11 串，每串 3 颗 LED

• 高电压（10~24V）供电最多可驱动 6 串，每串 10 颗 LED

• 内置软启动功能，限制启动时浪涌电流

• 1.4MHz 开关频率，PWM 调光（CP2123）

• PWM 调光频率支持高达 1MHz，频率 20kHz 以上 PWM 调光无电容交流声

• 1MHz 开关频率，16 步线性一线脉冲调光（CP2124）

• 一线脉冲调光无电容交流声

• 较小 EMI

• 300mV 反馈电压

• 开关管限流 1200mA

• 内置过流保护，过热保护

• 待机电流：＜1μA

• 采用纤小的 SOT23-6L 和 DFN-8L 封装

—深圳市触控科技有限公司

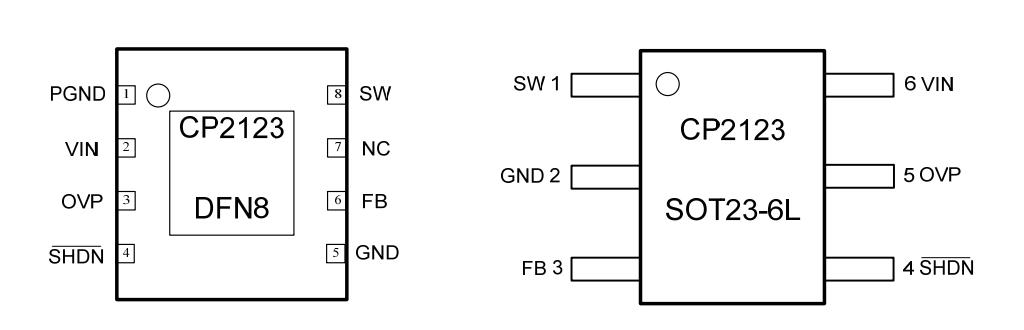

CP2123 封装引脚图

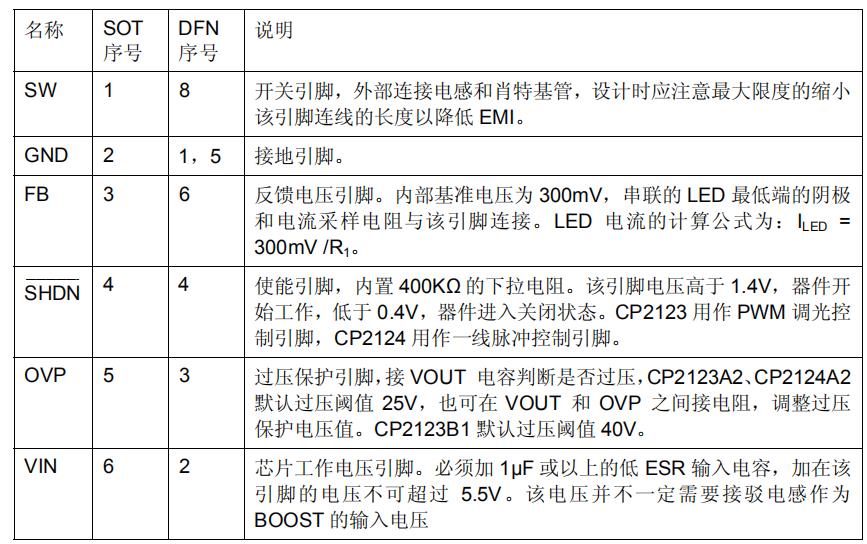

引脚描述

典型应用：

DC/DC 系统输入输出电流电压满足公式 VIN*IIN*η=VOUT*IOUT。输出电压由串联的 LED 个数和

每个 LED 的导通电压决定，输出电流由并联 LED 个数以及每个 LED 的电流决定。输入电压由系

统给出，我们可以很容易的计算输入电流。根据以上的值选取合适的外围器件。

假设效率 η=80%（实际会高于该值）。每颗 LED 在 20mA 电流时导通电压为 3.2V。m 为每串 LED 个数，n 为串数。VOUT=3.2*m+0.3，IOUT=20*n

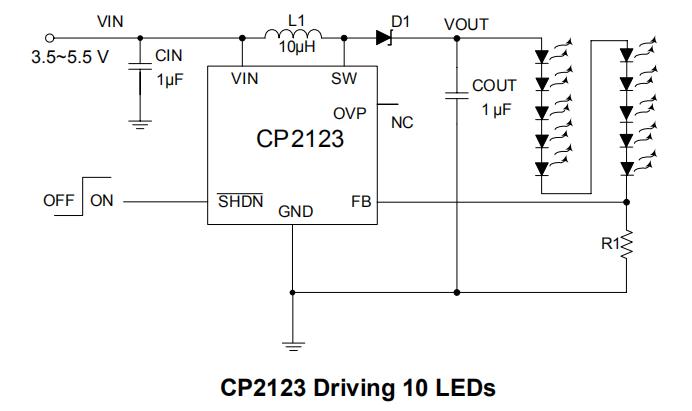

针对此应用图，输出电压约 32.3V，输出电流为 20mA。当输入电压 3.6V 时，输入平均电流

约 225mA。电感 L1 推荐采用一个饱和电流 500mA，10μH 具备低磁芯损耗和低 DCR 的电感。D1

推荐采用一个反向击穿电压不低于 40V，导通电流大于 500mA 的肖特基二极管。输出电容 COUT

推荐采用 1μF,耐压 50V 的 X7R 陶瓷电容。OVP 引脚悬空，表明系统不会进入 OVP 状态，此时若

出现空载，则芯片会在 SW 端看到 45V 高压，并且会消耗较大电流，应避免无 OVP 时的空载状态

出现。

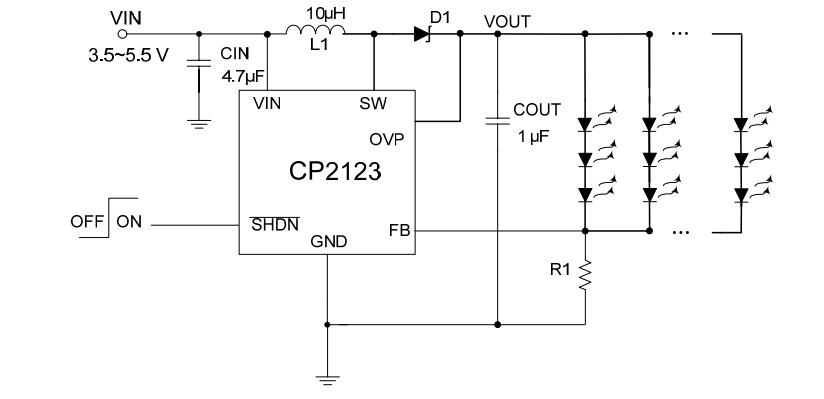

针对此应用图，输出电压约 9.9V，输出电流为 n×20mA，这里假定 n=7，输入电压 3.6V，输

入电流约 481mA。电感 L1 推荐采用一个额定电流 1A，10μH 具备低磁芯损耗和低 DCR 的电感。

二极管 D1 推荐采用一个反向击穿电压不低于 15V，导通电流大于 1A 的肖特基二极管。输出电容

COUT 推荐采用 1μF，耐压 25V 的 X7R 陶瓷电容。OVP 引脚直接接 VOUT，VOUT 的过压保护

电压为 25V，一旦检测到 VOUT 达到 25V，系统即停止工作，所有节点电压不高于 VIN

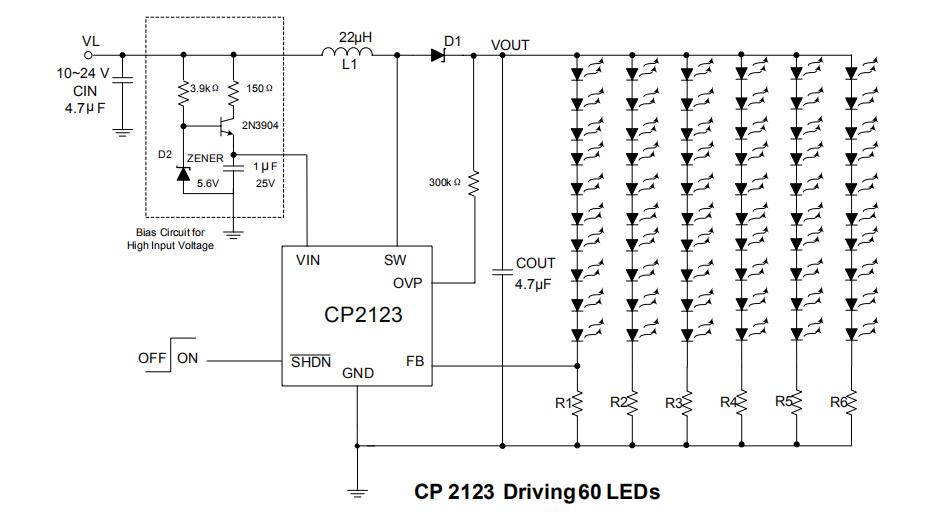

CP 2123 Driving 60 LEDs

针对此应用图，输出电压约 32.3V，输出电流约 120mA，假设输入电压 12V，输入电流约

404mA。电感 L1 推荐采用一个额定电流 1A，22μH 具备低磁芯损耗和低 DCR 的电感。二极管

D1 推荐采用一个反向击穿电压不低于 40V，导通电流大于 1A 的肖特基二极管。输出电容 COUT

推荐采用 4.7μF,耐压 50V 的 X7R 陶瓷电容。OVP 引脚经一个 300k 欧姆电阻接 VOUT，VOUT 的

过压保护电压为 40V，一旦检测到 VOUT 达到 40V，系统即停止工作。

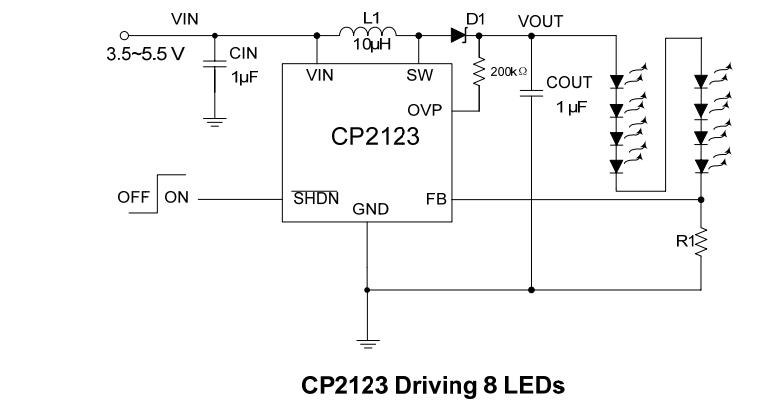

CP 2123 Driving 8 LED

针对此应用图，外部器件选取同应用图 1。由于 8 颗 LED 工作电压在 25V 附近，所以将 OVP

电压设置成 35V。此时接 200k 电阻在 OVP 和 VOUT 之间。若采用 CP2123B1，则无需 200k 电

阻，OVP 引脚直接接 VOUT。
