概要
恒流输出模式：
CP2155为一款低噪声的电荷泵型闪光灯驱动芯片，专为大电流高亮度LED闪光灯提供驱
动而设计，最大电流可达500mA，支持手电筒模式和闪光灯模式的切换。CP2155可以自动在
1倍电荷泵模式和2倍电荷泵模式之间切换，确保为LED输出恒定的电流。在手电筒模式下，
CP2155默认FB电压为50mV，RSENSE为0.5Ω时对应100mA输出电流。
CP2155以2.4M频率的电荷泵方式工作，可以避免与敏感的IF频段相互干扰，仅需要3个
小体积陶瓷电容即可获得较低的输入电压纹波和输出电压纹波，使得CP2155非常适合体积
小、电池供电的应用。CP2155内置过热检测与过流检测电路。在芯片上电期间，内置的软启
动电路可以避免产生较大的电流冲击。关机模式下，芯片的静态电流<1uA。
CP2155 采用 DFN3x3-10L 封装，工作温度范围：-40℃至+85℃
——深圳市触控科技有限公司
特性
最大可提供 500mA 电流
高效的电荷泵切换保证了高效率输出和稳定的电流
Torch 模式效率高达 90%
具备软启动功能，防止对电源产生较大的电流冲击
关机电流小于 1uA
2.2MHz 的开关频率
过压保护功能
碰地保护功能
过温保护功能
3mmX3mm 10-PIN DFN 封装
应用
手机闪光灯驱动
PDA、GPS 及其它手持设备 LED 驱动
数码相机闪光灯驱动
封装

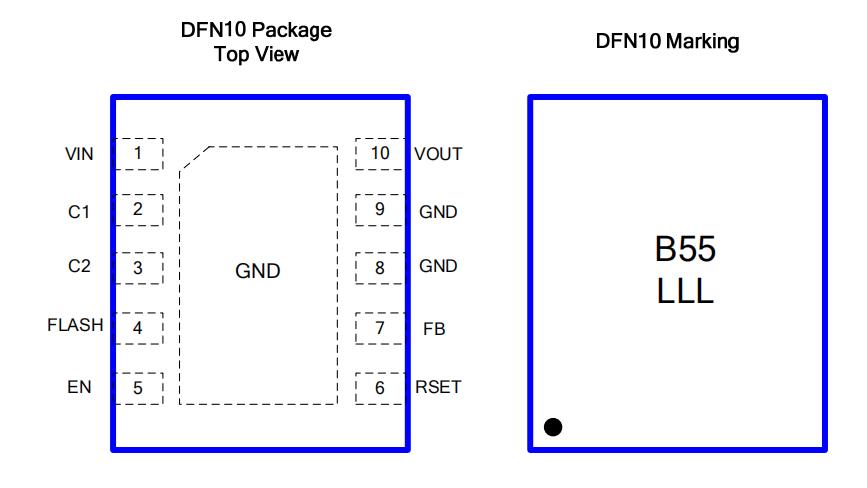

CP2155 管脚分布及标识示意图

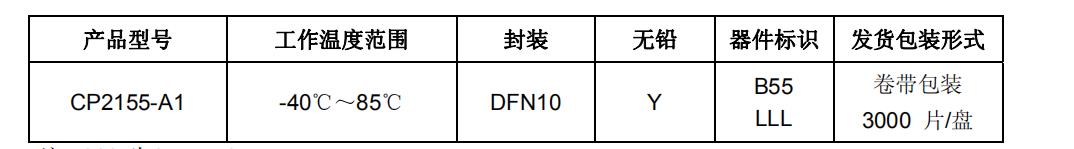

订购信息
注：LLL 为 lot number
应用：

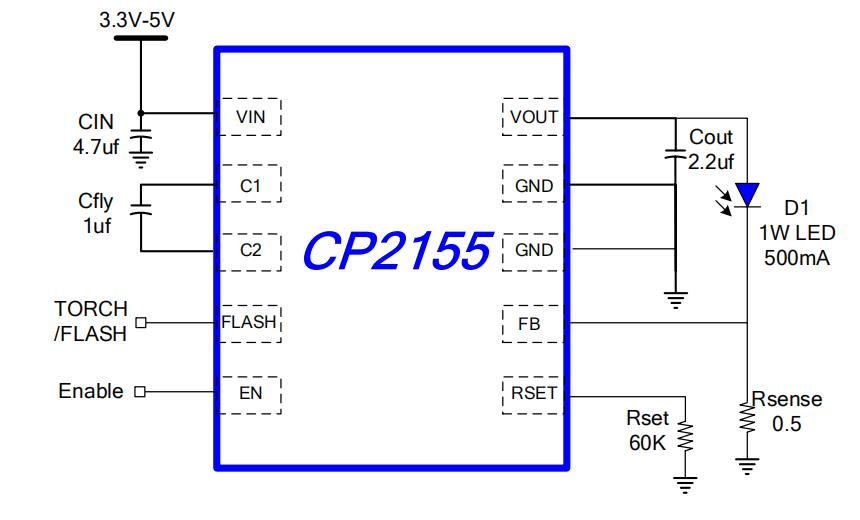

CP2155 恒流模式 LED 驱动应用图
功能描述
恒流模式：
CP2155为一款低噪声电荷泵型闪光灯驱动芯片，专为大电流高亮度LED闪光灯提供驱动
而设计，最大电流可达500mA，支持手电筒模式和闪光灯模式的切换。闪关灯模式下推荐持
续200毫秒到300毫秒的脉冲信号来维持高亮度的闪光灯应用，而手电筒模式下要求时间较长，
推荐保持较低的电流，RSENSE为0.5 Ω时CP2155预设为100mA。
CP2155的电荷泵可以按照需求自动进入1倍模式下工作或者2倍模式下工作，当使能引脚
EN接到逻辑高电平，基准会在200us内提供稳定的基准电压，然后芯片进入软启动模式以减
小输入电源和输出电源的冲击电流，电荷泵首先进入1倍工作模式，同时检测FB反馈电压，如
果该电压低于参考电压超过20us，则进入2倍电荷泵工作模式，CP2155会持续工作在2倍电荷
泵模式下直到有如下任意的条件发生：
1、 EN引脚电平跳变
2、 FLASH引脚电平跳变
3、 VIN持续0.6s高于VOUT电压0.8V以上
4、触发过温保护
CP2155可以自动在1倍模式和2倍模式之间切换，当FB电压小于预设参考电压并持续
20us以上，CP2155会启动2倍电荷泵模式工作，确保为LED提供稳定的电流。
CP2155以2.2M频率的电荷泵方式工作，可以避免与敏感的IF频段相互干扰，仅需要3个
小体积陶瓷电容即可获得较低的输入电压纹波和输出电压纹波，使得CP2155非常适合体积
小、电池供电的应用。
CP2155具备高压保护，如输出电压超过5.5V，CP2155将关闭输出管保护芯片避免高压
损坏，保护回滞电压大于0.5V。
CP2155内置过热检测电路。在芯片上电期间，内置的软启动电路可以避免产生较大的电
流冲击。关机模式下，芯片的静态电流<1uA。
