ANMG04四通道触摸感应芯片
ANMG04SG四通道触摸感应芯片
ANMG04（4-CH自动灵敏度校准电容式触摸传感器）
ANMG04特点
ANMG04一般特点
自动灵敏度标定4通道电容式传感器
可用PWM LED驱动多达4
多接口-I2C串行接口/并行输出
可选择输出的操作模式（单路输出/多输出）
可调256级灵敏度
几乎无需外部组件所需
低电流消耗
入式常见和正常的噪音消除电路

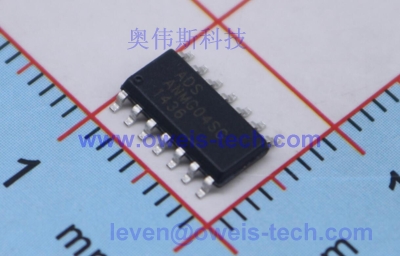

?符合RoHS标准14SOP封装
湿度敏感等级3（MSL3）
ANMG04应用
家电（电视机，监视器键盘）
移动应用（PMP，MP3，车载导航）
薄膜开关更换
密封的控制面板，键盘
触摸屏替代应用程序主页

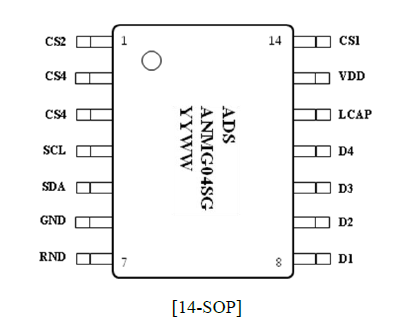

ANMG04引脚说明
VDD，GND
电源电压和接地引脚。
R.N.D
射频噪声检测引脚。通常情况下，R.N.D针没有连接到任何地方。但是，在射频噪声环境中，该引脚必须形成对PCB的模式一致。
CS1-CS4
电容式传感器输入引脚。
LCAP
内部LDO输出端口。
D1-D4
的CS1?CS4并行输出端口分别为/ LED PWM驱动输出端口。这些并行输出端口的结构为漏极开路NMOS为低电平有效输出电平的操作。
SCL，SDA
SCL是I2C时钟输入引脚和SDA是I2C数据输入输出引脚。这些端口具有内部上拉电阻。如果不使用，该引脚必须不能连接到任何电路。

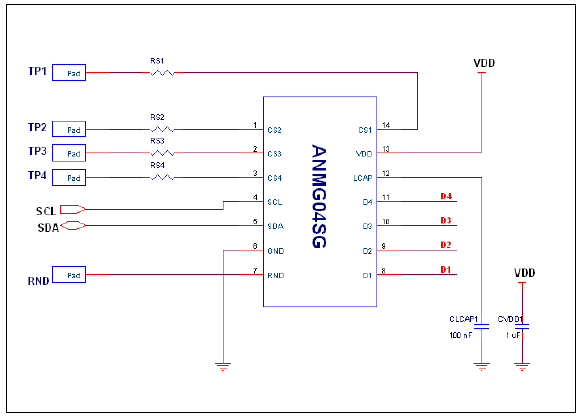

ANMG04原理图
ANMG04绝对最大额定值
最大电源电压5.5V
任何引脚VDD+0.3最大电压
在任何PAD最大100mA电流
功耗为800mW
存储温度-50-150℃
工作温度-20-75℃
结温150℃
注意：除非任何其他命令所指出的，所有上述都在正常温度下操作。
