CP2680_CP2681应用设计指南

时间:2019-02-25    来源:本站    点击:1119次

[摘要]启攀微触摸芯片CP2680_CP2681应用设计指南

启攀微电容性触摸检测驱动系列

一、 电容性触摸感应芯片CP2680 及CP2681 系列简介

电容式触摸感应按键作为一种新型人机交互界面,被广泛应用于多媒体播放器、移动电话、楼宇安防和家用电器等产品中。与传统的机械按键相比,电容式触摸按键具备耐用,造价低廉,机构简单且易于安装等优点。

我司电容式触摸感应芯片CP26XX 系列,包括CP2680、CP2681、CP2682 和CP2688。其中CP2680有SOP8 和SOP14 两种封装,分别对应双键、四键;CP2681 为单键,封装为SOT23-6L;CP2682 为八通道电容式触摸检测芯片;CP2688 为带电容式触摸检测功能SOC。如需详细了解CP2682 及CP2688应用,请查看我司相关应用文档。


二、 典型应用

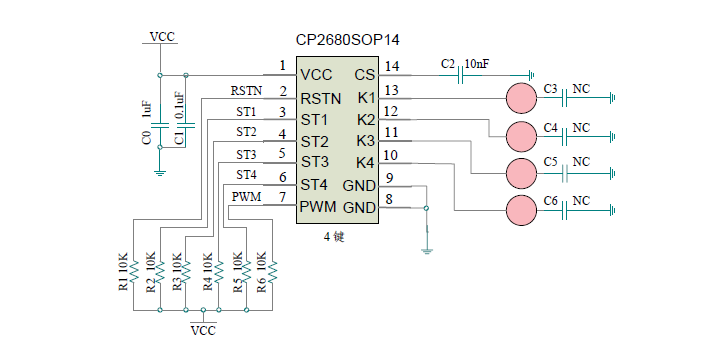

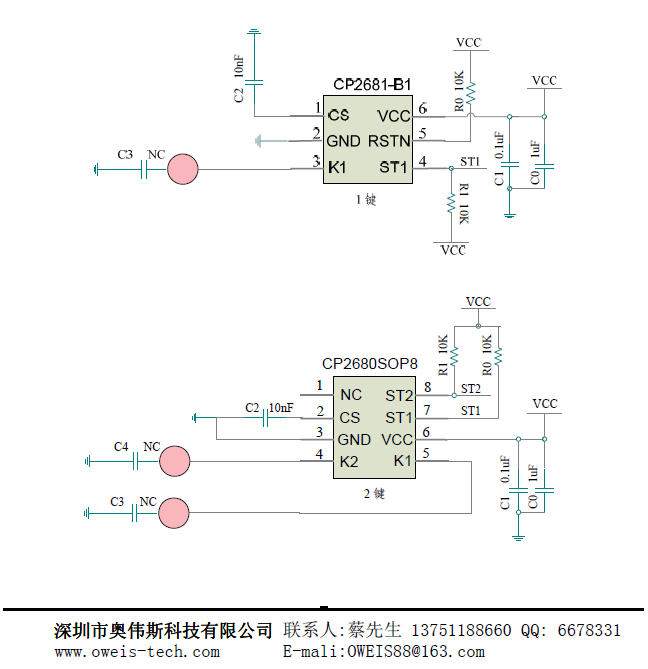

Ⅰ、数字量状态输出(STx),参考应用电路:




说明:

1、 每个感应通道对应一个状态输出,触摸时输出低电平,未触摸输出高电平。

2、 PWM 输出按键状态,低电平有效,频率约为6.7KHz,占空比与按键状态相对应。

3、 K1~K4 不用的感应通道,直接接地即可。

4、 ST1~ST4 为输出数字接口,上拉电阻根据实际应用确定阻值,可直接连接外部MCU 的GPIO 口。

Ⅱ、模拟量输出,参考应用电路:

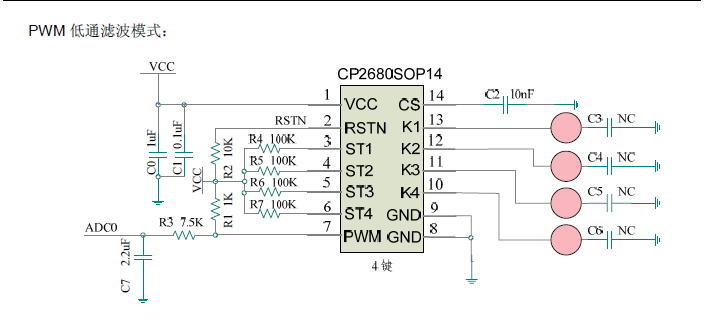

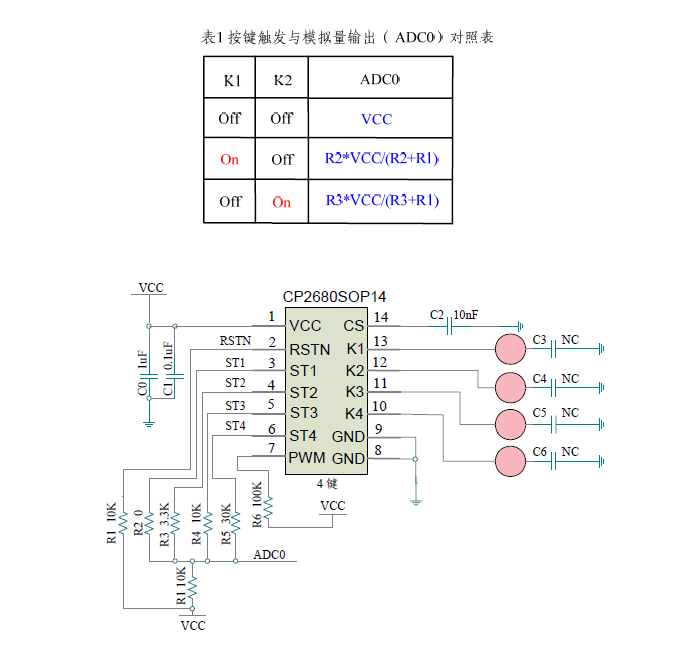

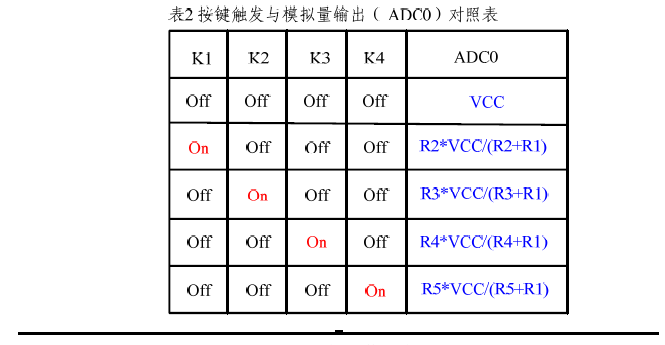

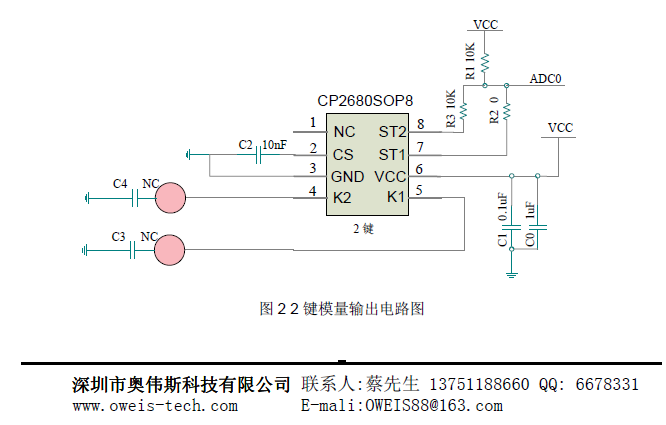

模拟量输出可以采用两种方式:一种是电阻分压,另外一种是PWM 低通滤波(4 键)。电阻分压模式:







说明:

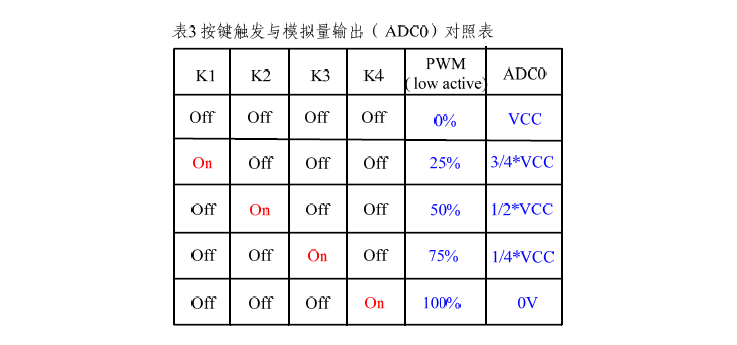

1、输出模拟量采用电阻分压方式灵活多变,根据需要分得电压值;PWM 低通滤波输出的模拟电压比较固定,如表3。

2、K1~K4 不用的感应通道,直接接地。

3、不用的状态口,用100K 电阻上拉到高电平,减小功耗,如图3、图4。

三、PCB 设计指导

1、感应电极

从理论上讲,任何形状感应按键都可以应用在电容感应触摸中,而实际应用,建议感应电极形状为圆形、椭圆或六边形,减少外部信号干扰。

2、布线

建议感应线宽度为0.15 ~0.20mm 之间。如果有I2C、SPI 通讯线,感应线不要与通讯线靠得太近,最好布线走成垂直方式。

3、PCB 板铺地技术

在电容式感应系统中,可通过铺地来达到抗干扰的目的,它也有助于降低感应通道采样误差;但是会降低灵敏度。

铺地位置:建议在感应层的电极周围接地;在非感应层上,感应电极背面要求铺地。这样有助于避免噪声干扰引起的误触发。

铺地填充率:在感应层,填充率建议为40%;非感应层,铺地填充率为60%~80%(并不需要100%的填充率,完全填充只会增加每个感应通道的寄生电容,并且它发挥的保护作用不会大于填充率为60%~80%的情况)。

四、 灵敏度

灵敏度电容CS 默认为10nF。 默认值在感应按键直径10mm, 亚克力板厚度为3.65 mm 条件下正常工作。此CS 值为参考值,实际应用需要根据情况具体调整。
