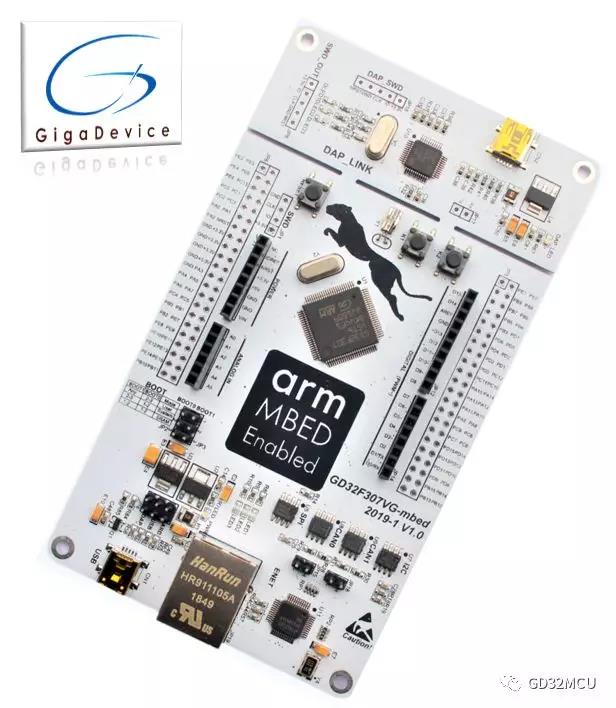

GD32F307VG-mbed 开发板上使用了GD32主流产品系列中的一颗产品，GD32F307VGT6微控制器。开发板将GD32F307VGT6微控制器的所有I/O在两侧引出，并带有兼容Arduino接口的设计。开发板上还带有一个DAP_LINK。用户可以使用DAP_LINK直接烧写和调试开发板，也可以将DAP_LINK掰下来跳线烧写和调试其他GD32系列的开发板。
GD32F307VGT6微控制器是一颗搭载Arm® Cortex®-M4 RISC内核并带有浮点运算器的32位通用微控制器。为了能够最大程度的发挥出Arm® Cortex®-M4内核的性能从而获得高效的DMIPS能力，GD32F307VGT6微控制器被设计运行在120MHz的主时钟频率下，并将片上闪存读取的等待时间降低至零。GD32F307VGT6微控制器集成了1024KB片上闪存和96KB SRAM，并带有I2C, SPI, ADC，DAC，USB和CAN controller等各类接口，80个GPIO和各类外设分布在微控制器的两条APB总线上。
GD32F307VGT6 in LQFP100 package ARM® Cortex®-M4 CPU with FPU and MPU 120 MHz max CPU frequency 1024 Kbytes of Flash memory 96 Kbytes of SRAM Multi-channel DMA SDIO EXMC Clock management 4 to 16 MHz High Speed crystal oscillator (HXTAL) Internal 8 MHz RC oscillator (IRC8M) Internal 48 MHz RC oscillator (IRC48M) 32,768 Hz Low Speed crystal oscillator (LXTAL) Internal 40KHz RC oscillator (IRC40K) PLL clock source can be HXTAL, IRC8M, IRC48M HXTAL clock monitor Clock trim controller Reset and supply management Three power domains: VBAK, VDD/VDDA and 1.2V power domains Three power saving modes: Sleep, Deep-sleep and Standbymodes VDD , VDDA voltage range: 2.6V to3.6V VBAK supply for RTC and backup registers 80 general purpose I/O pins 3x USART modules + 2x UART modules 2x I2C modules 3x SPI modules 2x CAN 2.0B modules 2x I2S modules USB 2.0 FS Ethernet Timers 2 x 16-bit basic timers 2 x 16-bit advanced timers 10 x 16-bit general purpose timers 2 x watchdog timers Analog Modules 2 x 12-bit ADCs with 16 channels 2 x 12-bit DAC channels Security and integrity modules Hardware CRC calculationunit Embedded flash security
GD32F307VG-mbed功能介绍

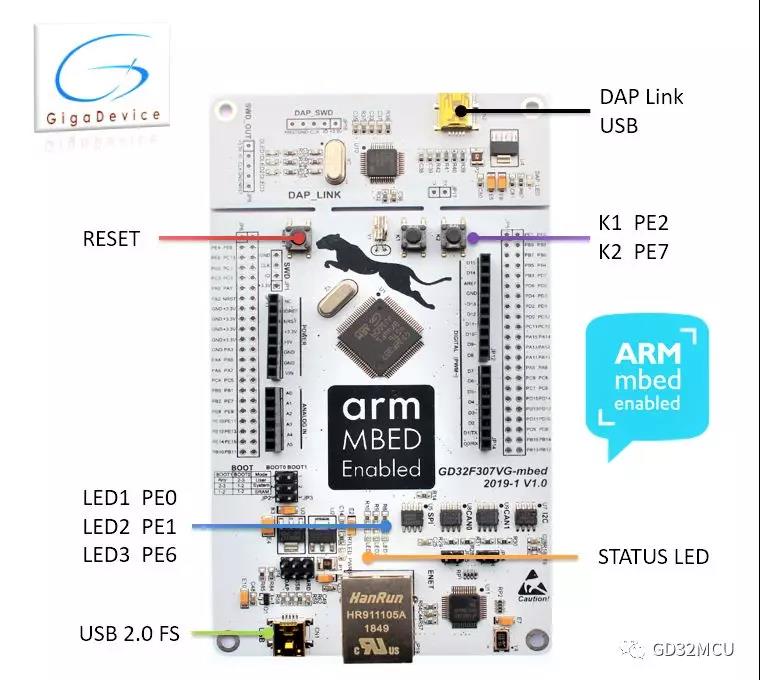

下图介绍了GD32F307VG-mbed开发板的功能接口，按键和指示灯。
开发板支持的主要功能有:
3个LED指示灯（LED1, LED2, LED3）
3个按键 (K1, K2 , RESET)
4个接口模块 (I2C, CAN0, CAN1,SPI)
RJ45接口（以太网10/100 控制器+板上收发器）
Micro-USB接口（USB 2.0 FS）
DAP_Link
Arduino 接口
3种供电方式: USB 2.0 FS, DAP_Link USB 和Arduino接口

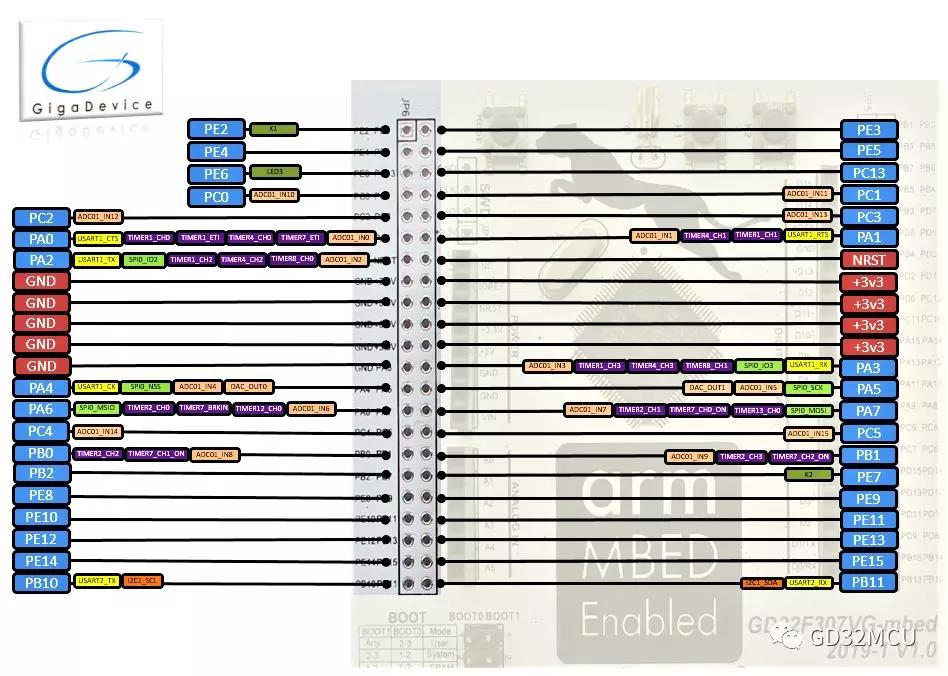

GD32F307VG-mbed接口介绍
GD32F307VGT6产品规格书:
https://pan.baidu.com/s/1LJX_H2nH8NUIQTe9J_Nabw
GD32F307VGT6用户手册:
https://pan.baidu.com/s/107TPxJ_knQqvJ0cO_wWSyQ
GD32F307VG-mbed开发板原理图:
https://pan.baidu.com/s/1KYBKlsmE-FUzOsr3YmUPyw
DAPLink bin文件:
/media/uploads/c_jin/daplink_gd32f303cg.bin
