低EMI、隔离型RS485 µModule收发器 可满足IEC60601-1严苛要求

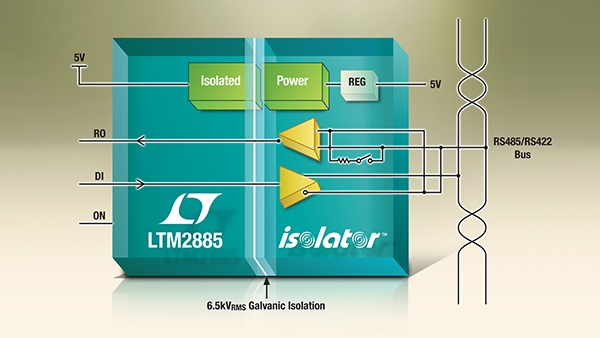

凌力尔特公司推出针对大的地至地差分电压之保护作用的隔离型RS485 µModule®收发器LTM2885。许多工业、公共设施、医疗、军事和本质安全应用需要具有更大的电压和空间隔离度之隔离组件以保障人身安全。LTM2885在逻辑电平接口和收发器总线引脚之间提供6500VRMS的增强型隔离，远远超过IEC 60747基本和增强型隔离标准的要求。
凭借大于 14mm 的爬电和空间距离以及一个大于 0.2mm 的绝缘穿透距离 (DTI)，LTM2885 超过了许多过压类别 II 和材料级别 IIIA 设备的要求，包括依据 IEC 60601-1 标准提供了两种针对医疗设备的患者保护方法 (MOPP)。
LTM2885 提供一个丰富齐全的特性集以支持其坚固型隔离。一个具有 ±15kV ESD 保护等级的 RS485 收发器工作在 20Mbps 或低 EMI 250kbps，在共模瞬变高达 50kV/μs 的情况下，可以保证不间断的通信。一个内部低 EMI DC/DC 转换器负责为收发器供电，并提供一个用于给外部支持组件供电的隔离型 1W 电源输出。集成的可选终端可实现电缆的正确端接，并具备通过软件控制在总线上的任何位置增设或移除终端之灵活性。LTM2885 采用一个 5V 工作电源，不需要附加外部组件，提供了一款面向隔离式 RS485 串行数据通信的独立型 µModule 解决方案。
性能概要： LTM288
• 隔离型 RS485/RS422 收发器：6500VRMS
• 隔离型 DC 电源：5V (在高达 200mA)
• 增强型绝缘和爬电距离 >14mm
• 无需外部组件
• 20Mbps 或低 EMI 250kbps 数据率
• 高 ESD：在收发器接口上 ±15kV HBM
• 可承受高共模瞬变：50kV/µs
• 集成可选 120Ω 终端
• 用于灵活数字接口的1.62V 至 5.5V 逻辑电源引脚
• 通用的CMOS 隔离式通道
• 22mm x 9mm x 5.16mm 表面贴装 BGA 封装
