韩国ADS最新推出ANMG04四通道自较准电容式触摸传感芯片

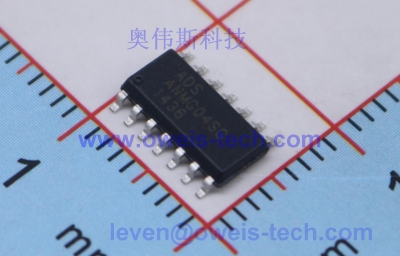

ANMG04
ANMG04SG
ANMG04特征
ANMG04一般特性
具有自动灵敏度校准的4通道电容传感器
可用的LED PWM驱动器最多4个
多接口 - I2C串行接口/并行输出
可选择的输出操作模式（单输出/多输出）
可调256级灵敏度
几乎不需要外部组件
低电流消耗
嵌入式常用噪声消除电路
符合RoHS标准14 SOP封装
湿度灵敏度等级3（MSL3）
ANMG04应用
家电（电视，监听键盘）
移动应用程序（PMP，MP3，汽车导航）
薄膜开关更换
密封控制面板，键盘
触摸屏替换应用程序主页应用程序

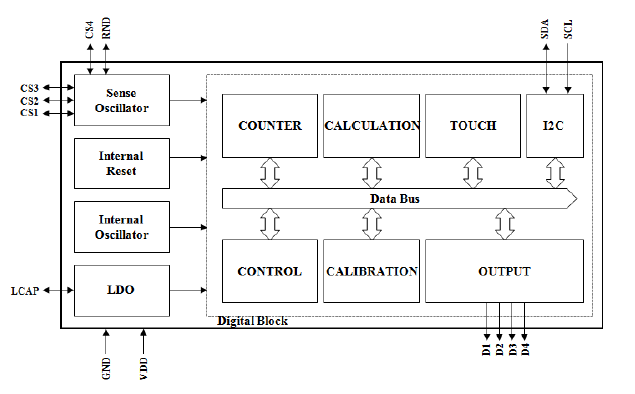

ANMG04框图

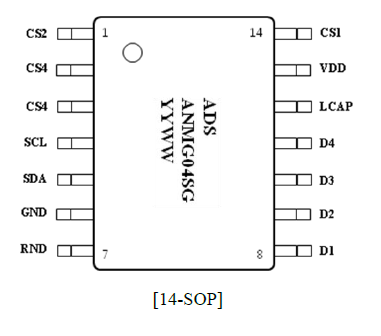

ANMG04引脚配置
ANMG04引脚说明
VDD，GND
电源电压和接地引脚。
R.N.D.
射频噪声检测引脚。 通常，R.N.D引脚不连接到任何地方。
但是，在射频噪声环境中，该引脚必须在PCB上形成图案线。
CS1〜CS4
电容传感器输入引脚。
LCAP
内部LDO输出端口。
D1〜D4
CS1〜CS4的并行输出端口/ LED PWM驱动输出端口。 这些并行输出端口的结构是用于有源低输出电平操作的开漏NMOS。
SCL，SDA
SCL是I2C时钟输入引脚，SDA是I2C数据输入输出引脚。 这些端口具有内部上拉电阻。
在不使用的情况下，该引脚必须不连接到任何电路。
ANMG04绝对最大额定值
最大电源电压5.5V
任何引脚VDD + 0.3上的最大电压
任何PAD上的最大电流100mA
功耗800mW
存储温度-50〜150℃
工作温度-20〜75℃
结温150℃
注意：除非注意到任何其他命令，否则以上所有命令都在正常温度下运行。

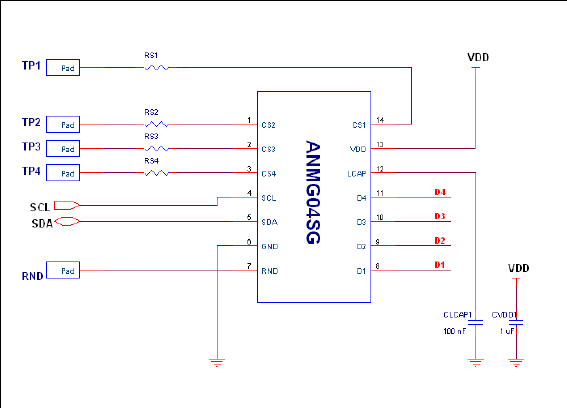

ANMG04原理图 (14 SOP)
