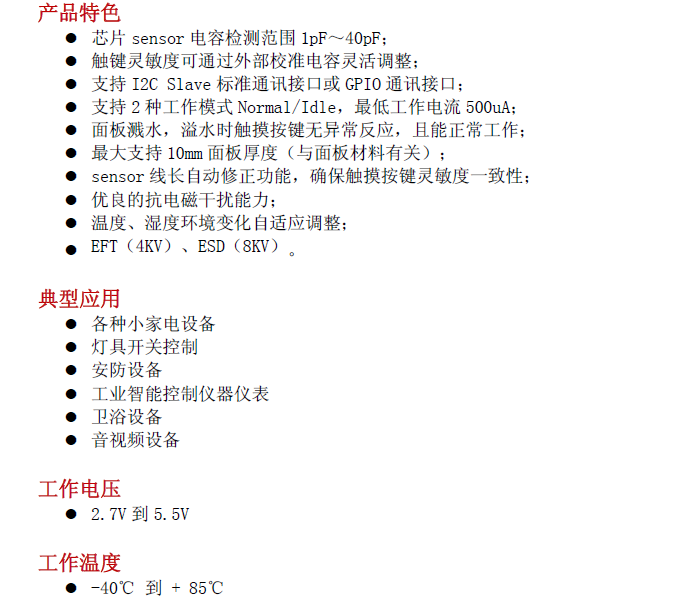

CBM60xx 系列芯片是芯邦科技推出的一款高性价比触控按键芯片，具有灵敏度
调整方便、环境自校准、应用便捷等优点；满足家电、工业应用规格要求，可为用
户提供更可靠的性能和更宽广的应用范围。

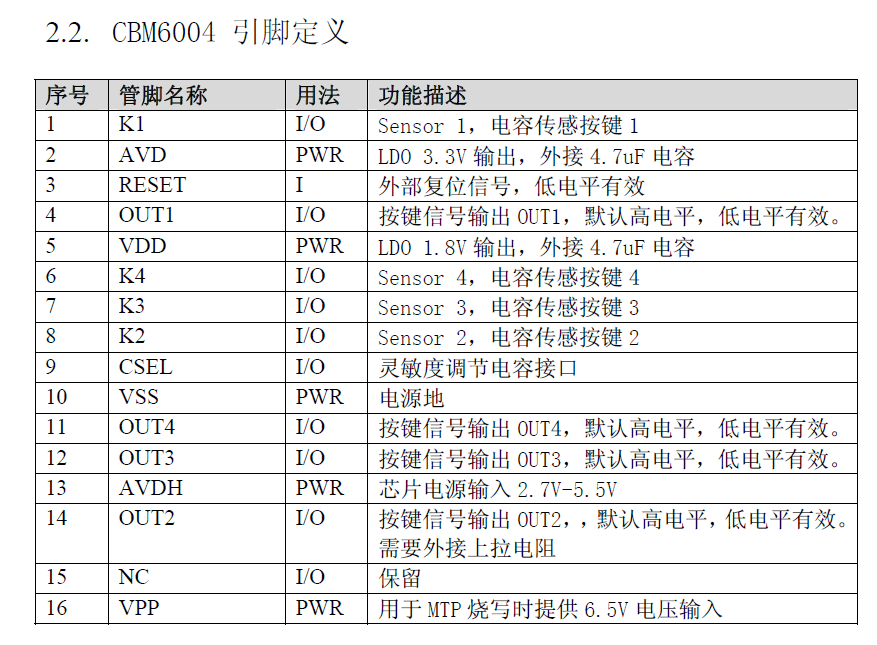

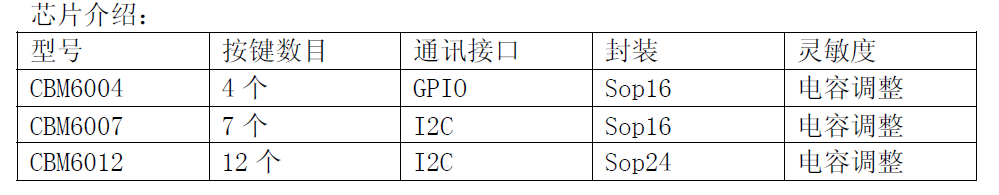

CBM60xx 系列芯片主要包括CBM6004，CBM6007，CBM6012。
CBM60XX 系列芯片包括CBM6004、CBM6007、CBM6012，无需烧录程序，通过外部
校准电容调节灵敏度。CBM6007、CBM6012 采用I2C 标准接口，CBM6004 采用 GPIO

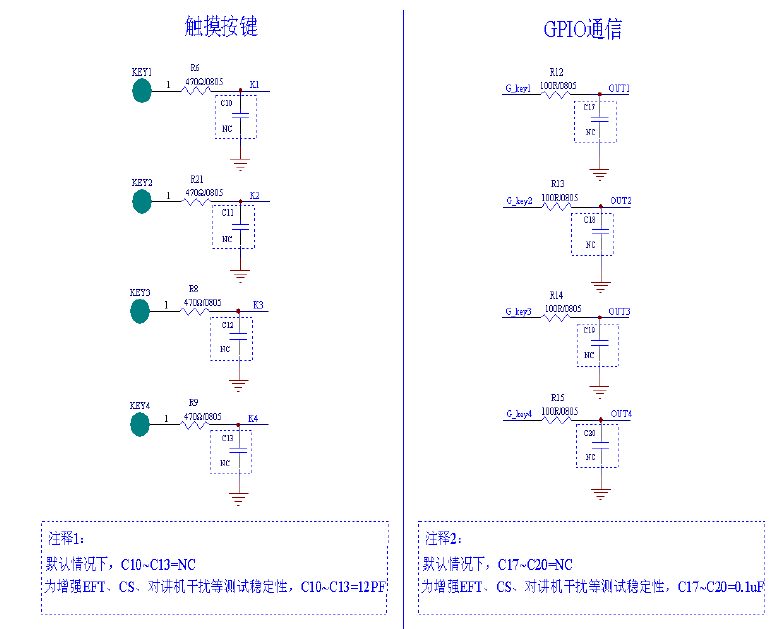

通讯接口，即一个按键对应一个GPIO 输出。电容式触摸传感器可直接制作在PCB
板上，外围器件少、系统总成本优于传统按键方案。自适应触摸板电容检测范围
1pF～40pF。
硬件设计注意事项

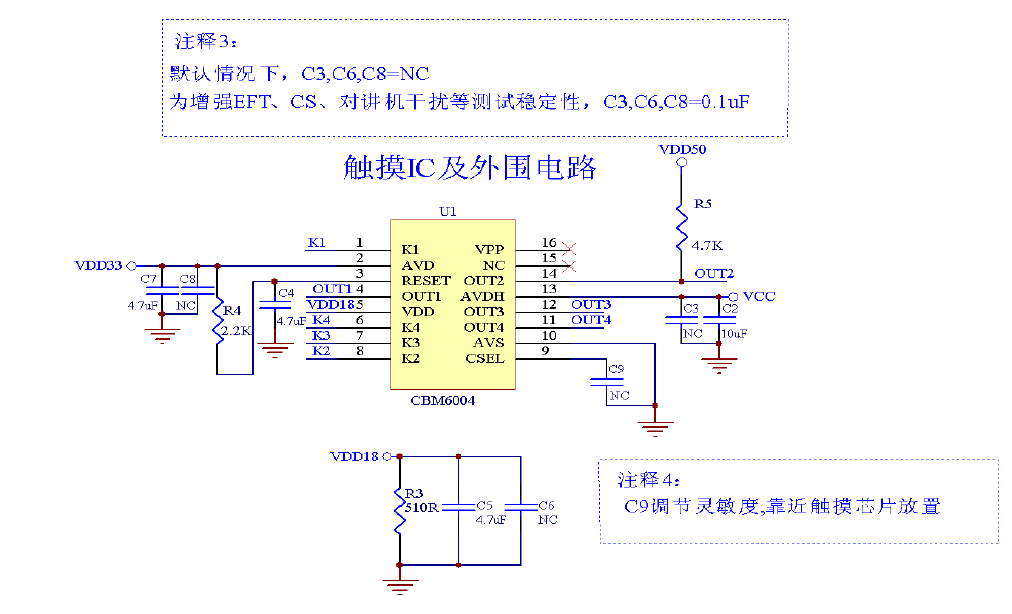

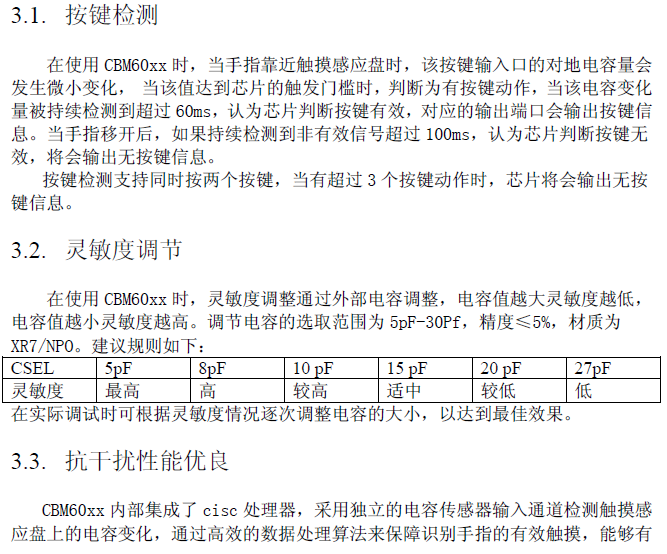

(1) 灵敏度调节电容的选取范围为5pF-30Pf，精度≤5%，材质为XR7/NPO。
（2）灵敏度调节电容靠近芯片CSEL 脚。
(3) Sensor 走线要求min=6mil，max=18mil，推荐10mil。
(4) Sensor 走线避免过孔和跳线进行连接。
(5) Sensor 走线远离电源和高频信号40mil 以上,越远越好。
(6) Sensor 走线之间距离40mil 以上，越宽越好。
(7) 按键周围80mil 内禁止铺地。
(8) 制作在PCB 上的按键，推荐圆形且直径为12mm。
奥伟斯科技专业代理芯邦触摸芯片
chipsbank电容式触摸IC
芯邦电容式触控芯片
芯邦触摸芯片
CBM7026是芯邦科技股份有限公司推出的18键电容式触摸按键控制器。该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，在原有基础上通过多项改进，提高对微波的抗干扰能力，使其能稳定抵抗大于10mW/cm^2的微波辐射。除适用于普通环境外，还可以应用于复杂电磁环境。
CBM7021是芯邦科技股份公司推出的18键电容式触摸按键控制器。该芯片主要用于消费电子领域的按键检测，具有灵敏度高、高可靠性等优点。可设计美观、时尚的操作界面，广泛替代传统机械式按钮。
CBM7021采用自主研发的8-Bit MCU处理器，采用I2C-slave/Host，UART接口传输按键信息。也可采用I/O Mode传输按键信息，更容易开发应用系统而不用解析通讯协议包，? 最多支持20个GPIO，其中18个可用于触摸按键。
ESD（4KV）。
CBM7010 chipsbank电容式触控芯片
CBM7010是一颗有10个按键的电容式触摸控制芯片。采用Sop24封装，支持I2C和GPIO两种通讯接口。
该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，适应各种复杂电磁环境，工作性能稳定。可广泛替代传统机械式按钮.
CBM7008 芯邦8通道电容式触摸按键芯片一级代理
CBM7008 chipsbank电容式触控芯片 八通道触摸IC
CBM7008是一颗有8个按键的电容式触摸控制芯片。采用Sop16封装，支持I2C和GPIO两种通讯接口。
该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，适应各种复杂电磁环境，工作性能稳定。使用方便快捷，可广泛替代传统机械式按钮。
CBM6004 芯邦触摸芯片代理
CBM6007 芯邦触摸芯片代理
CBM6008 芯邦触摸芯片代理
CBM6012 芯邦触摸芯片代理
CBM6104MD 4通道芯邦触摸芯片代理
CBM6107MD 7通道芯邦触摸芯片代理
CBM6112MD 12芯邦触摸芯片代理通道
