概述
ST01B 触摸感应器可以用平均电容值作为基准检测感应点的电容变化。它可以通过任何非导
电介质来感应电容变化。这样感应模块就可以很好的跟水和灰尘隔离。ST01B 有更强的抗干扰性
和更好的一致性。这个芯片可以工作在低功耗的环境下，当电源为5v 时，工作电流为70ua，待
机电流为5ua 以下，也适用于电池应用。
特点
● 带自校正功能的单通道感应芯片
● 可以通过任何非导电介质感应“按键触摸”
● 通过外部电容调整灵敏度
● Open-Drain 的输出形式
● 工作电压范围：2.5v~6.5v
应用
● 替代开关
● 人体感应检测
● 玩具和互动游戏的人体界面
● 灯开关
● LED调光
● 替代隔膜开关
● 密封的键盘面板

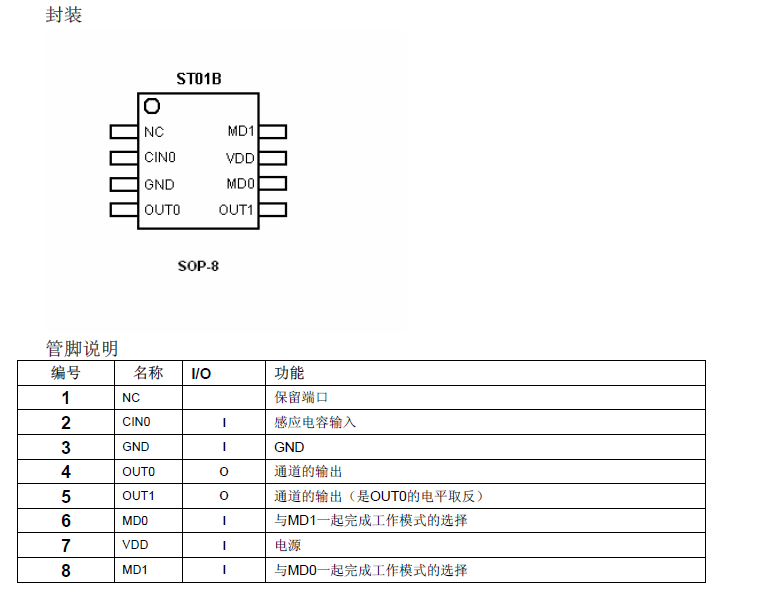

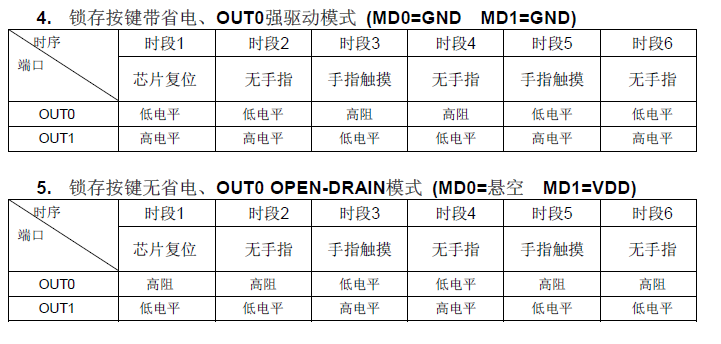

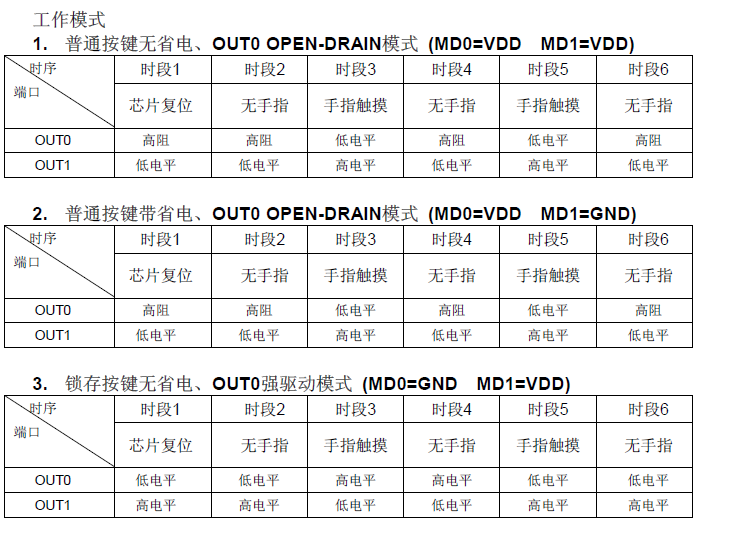

6. LED调光模式 (MD0=悬空 MD1=GND)
在LED调光模式下，OUT0为open-drain结构，低电平有效（如果需要输出高电平，则外部必须加上拉电阻）。
OUT1的输出是push-pull，输出电平和OUT0相反。
芯片上电复位后，进入关灯状态，这时OUT0输出高阻，OUT1输出低电平。短时间快速按键（2秒以内）
可以进行关灯和开灯的状态转换。在开灯状态时，OUT0、OUT1为PWM输出。灯的亮度分13段可调，对应的OUT1的占空比分别为100%，93.75%，87.5%，81.25%，75%，68.75%，62.5%，56.25%，50%，43.75%，
37.5%，31.25%，25%。芯片上电后，默认为最高亮度，对应OUT1为100%占空比。
调光分为调暗和调亮2种过程，在关灯状态下，长时间按键2秒以上则进入调光模式，进入调光模式后每
0.5秒左右占空比变化6.25%，直到手指离开或占空比调到极限值（调暗过程为25%，调亮过程为100%）。
调到极限值后，即使手指不离开亮度也不再变化。当调暗到占空比25%后，如果手指离开，再短时间按键就
关灯，然后再一次长时间按键2秒以上就进入调亮过程。当调亮到占空比100%后，如果手指离开，再短时间
按键就关灯，然后再一次长时间按键2秒以上则进入调暗过程。调亮和调暗的过程，只有到达极限之后才会
切换。比如调暗到占空比为50%后，如果再次长按进入调光模式会继续保持调暗过程，直到亮度调暗到占空
比为25%，然后再次长按进入调光模式才会改变为调亮过程。

功能参数
*初始化时间
芯片复位之后会读取外部电容值做为判断基准值。此过程大约300ms左右。
*自校正功能
芯片在检测到有按键时，会停止自校正大约30s左右。其余的时间内不停的进行自校正，根据外部环境
的漂移来调整基准值。
*省电模式
当芯片的工作模式选择带省电功能时，大约30秒钟无按键操作芯片会进入省电模式。
省电模式下，按键采样时间间隔是500ms左右。检测到有按键后会马上进入正常工作模式。
*按键反应时间
正常工作模式下可以检测到的按键频率大于10次/秒。
额定值*
工作温度.................................. -40°C to +85°C
存储温度 ..................................... -50°C to +150°C
最大工作电压............................................. 6.5V
管脚的容限电压 .....................................VDD+0.3v
直流输出电流...................................................... 10.0 mA
*注意: 超出上述额定值可能导致芯片工作不正常并且导致芯片的永久损坏。

注意：

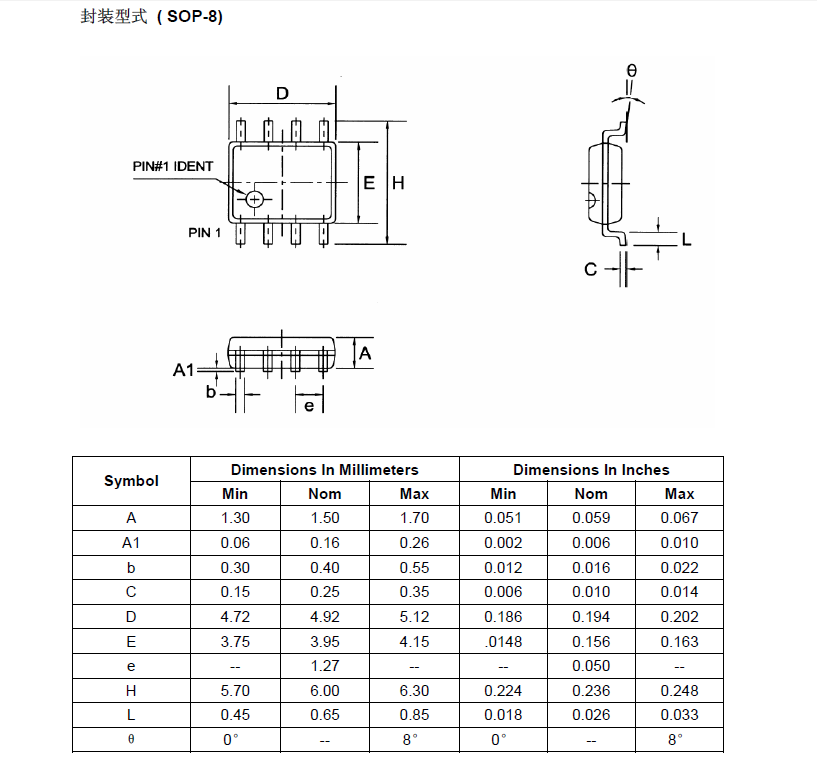

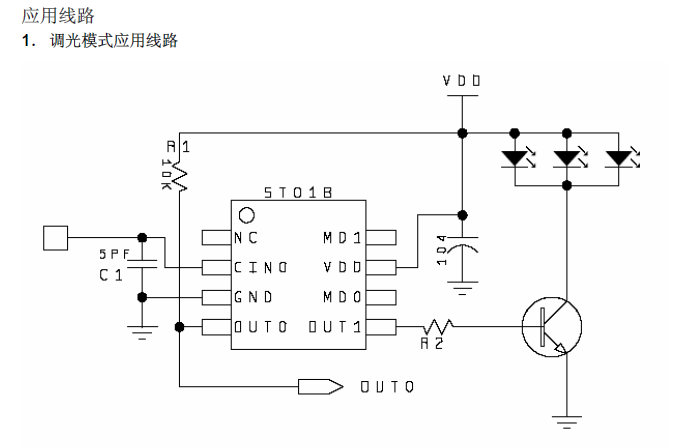

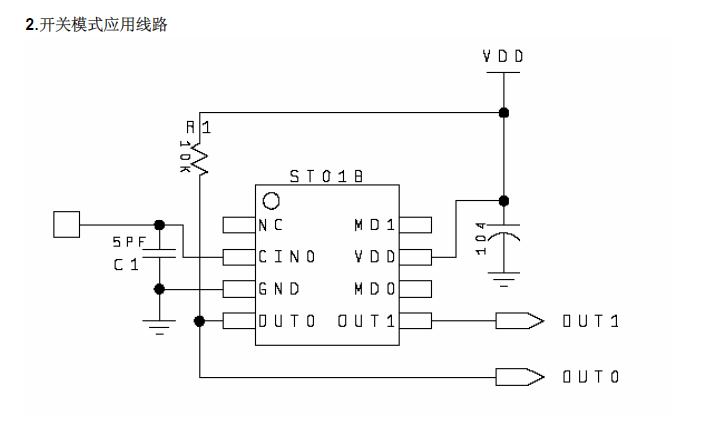

*C1是灵敏度调整电容，根据产品的灵敏度需求调整，调整范围是0.5pf~80pf，电容值越大灵
敏度越低。
*R1 当OUT0的输出模式选择为强驱动时，上拉电阻是不必要的。
*MD0,MD1端口根据功能要求，直接连接到VDD或GND或悬空。
