中国芯之触摸IC 触摸芯片

时间:2019-09-03    来源:本站    点击:1355次

[摘要]深圳市触摸科技有限公司成立于2015年,是一家专业致力于触摸控制芯片代理与触摸方案开发的高科技企业。公司是由半导体行业十多年从业经验的优秀人员创立。



今天继续带你解读中国芯“——深圳市触摸科技有限公司


  深圳市触摸科技有限公司成立于2015年,是一家专业致力于触摸控制芯片代理与触摸方案开发的高科技企业。公司是由半导体行业十多年从业经验的优秀人员创立。


  自公司成立以来公司全体同仁不懈努力迅速获得众多国内外品牌之信任并得到正式授权代理如:ADS触摸芯片 合泰触摸芯片 通泰触摸芯片 赛普拉斯触摸芯片 芯邦触摸芯片 启攀微触摸芯片 博晶微触摸芯片 IKSEMICOM Kodenshi AUK等,主攻电容式触摸感应方案设计以自己的多项独有的专利技术,突破了行业内的许多产品开发中的技术难点。几年的努力,公司已经成为触摸控制芯片应用领域中技术最全面、市场份额最大的公司之一。


  同时触摸科技也大力在中国地区推广韩国IKSEMICOM的电源芯片、接口芯片、时钟芯片、逻辑芯片在中国地址的应用方案。


电容触控芯片

(1)电容屏触控芯片

电容屏触控芯片对互电容式传感器起检测和控制作用,其工作原理为:互电容式触摸屏在玻璃表面用透明ITO导电材料制作成横向(X)与纵向(Y)电极阵列(如下图1),纵横电极相互之间构成电容。当手指触摸电容屏表面时,由于人体影响了纵横电极之间的电场,从而改变了这两个电极之间的电容(如下图2)。芯片工作时,驱动电极依次输出特定的激励信号,感应电极同步检测所接收到的信号,由此可以得到所有电容的大小,即一组表征电容屏互电容大小的二维矩阵数据,根据该矩阵的数据变化计算出手指的坐标,即触摸点。同时,由于检测数据是二维的,因此可以真实反映多个触点的数据变化,从而实现多点触控。

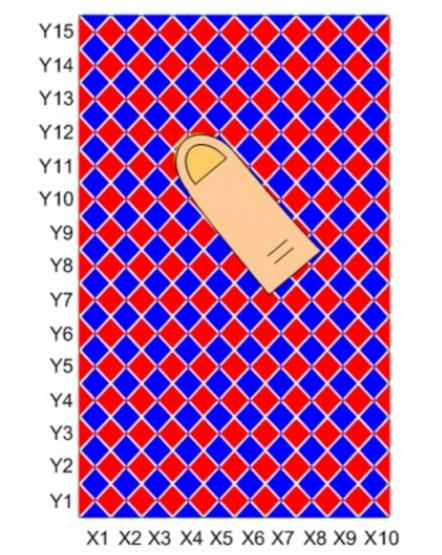

                                                    图一 互电容式传感器布局

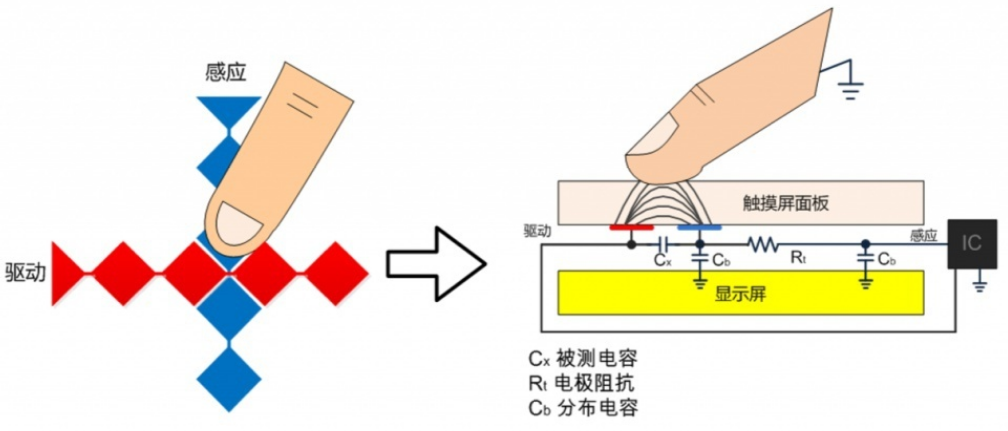

                                                           图二 互容电容检测原理

(2)电容触摸按键芯片

电容触摸按键芯片的工作原理为:对于电容触摸按键(其原理如下图3所示)来说,当人体(手指)触摸按键的表面时,由于人体相当于一个接大地的电容,因此会加大按键感应片的对地电容,电容触摸按键芯片即通过检测感应片对地电容的变化,判断出是否有触摸的动作。

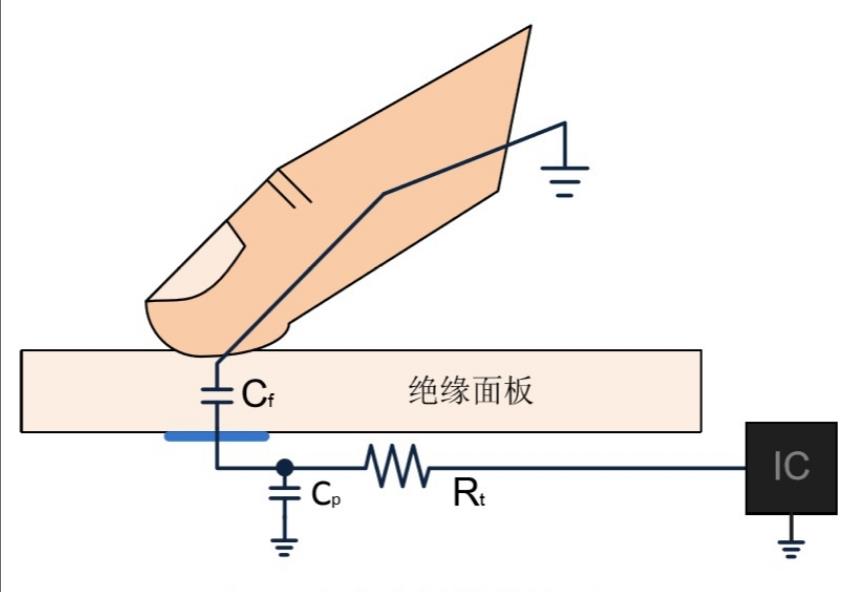

 图三 电容式触摸按键原理

指纹识别芯片

电容式指纹识别芯片较普通电容触控芯片具有更高的分辨率和灵敏度,基本原理与电容触控芯片相似,通过检测每个极板与手指的耦合电容以得到检测数据。手指触摸传感器表面时(其原理如下图4所示),指纹脊和谷与检测电极表面的距离会有细微差异,当检测极板的尺寸小于指纹的脊或谷的宽度时,则每个极板与手指的耦合电容大小会随位置的不同而不同,脊下面的极板由于与手指距离更近,其耦合电容大于谷下面的极板,因此通过检测整个极板阵列的电容大小,即可得到指纹图像。

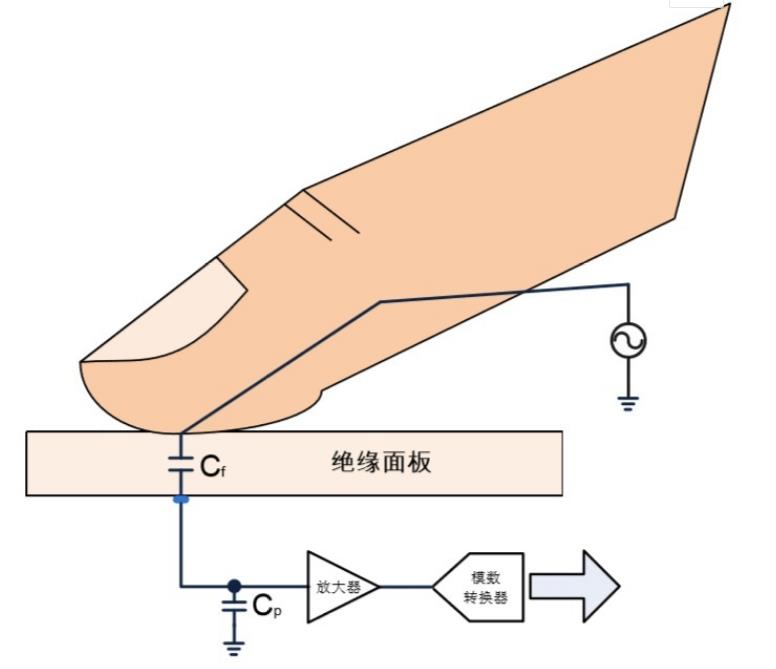

图4 指纹识别芯片原理



3、固定电话芯片

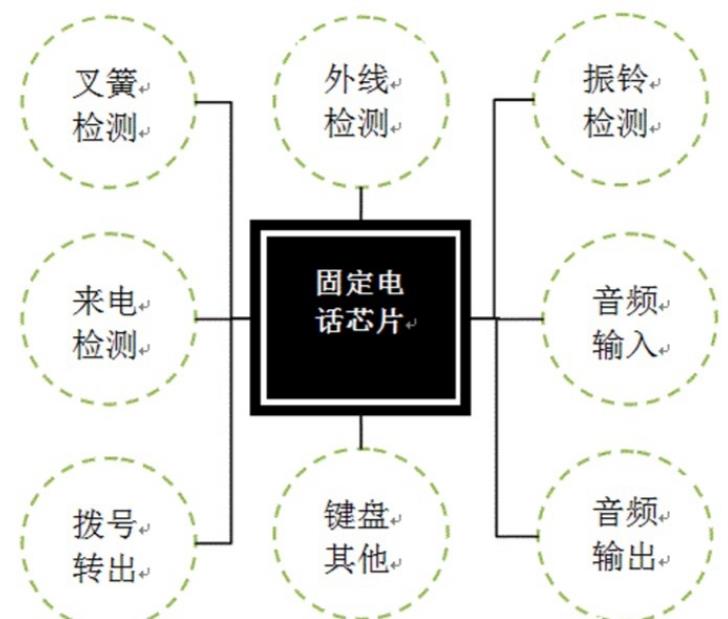

固定电话芯片是安装在固定电话中,通过接收、检测、反馈电流等微弱信号以实现来电显示、振铃检测、键盘扫描、拨号控制、铃声播放等人机交互的控制芯片,其主要功能如下图所示:
