CBM70xx 芯邦触摸芯片 芯邦一级代理
产品概述:
CBM70XXM 是芯邦科技推出的升级版触控芯片，支持在线烧录，外部器件简洁；
支持 I2C 和 GPIO 两种通讯接口；该芯片主要用于小家电、工控等领域的按键检测，
具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点。适应各种复杂的电磁
环境，工作性能稳,使用方便快捷，可广泛替代传统机械式按钮。

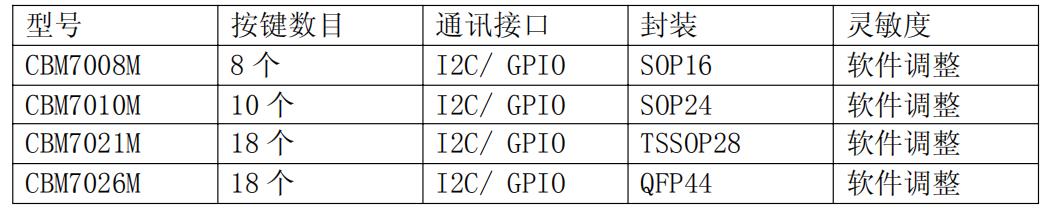

CBM70XXM 系列芯片主要包括 CBM7008M,CBM7010M,CBM7021M,CBM7026M。
芯片介绍：
产品特色:
支持 8-18 个触摸按键，电容检测范围 1pF～40pF；
触键灵敏度可通过软件工具配置或 I2C 协议命令灵活设置；
传感器通道可分时复用为 GPIO；
支持 I2C Slave 标准通讯接口；
支持 2 种工作模式 Normal/Idle，最低工作电流 500uA；
大面积完整水膜环境适应 2mm，且能正常工作；
最大支持 10mm 面板厚度（与面板材料有关）；
高低频信号干扰免疫，适应各种复杂电磁环境；
触摸按键量产一致性和工作稳健性性能突出；
温度、湿度环境变化自适应调整；
EFT（4KV）、ESD（16KV）；
产品应用：
家电设备
音视频设备
灯具开关控制
安防设备
工业智能控制仪器仪表
娱乐设备
产品封装：
CBM70XXM 系列芯片包含不同的封装类型，最多可支持 18 个独立按键。支持 I2C
通信接口和 GPIO 接口，满足各种家电，工控产品的应用需求。
SOP16 封装外框图

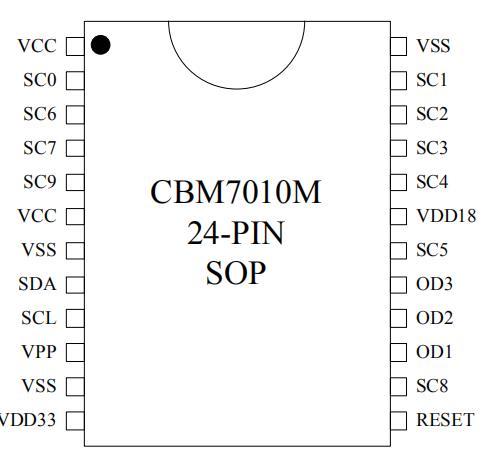

SOP24 封装外框图

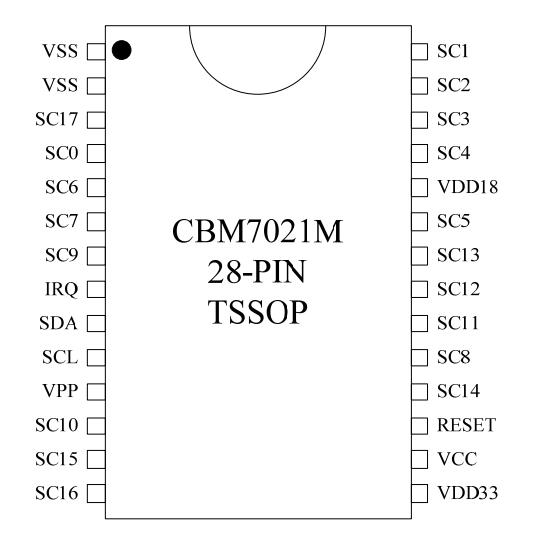

TSSOP28 封装外框图
QFP44 封装外框图
功能性能：
抗干扰性能：
CBM70XXM 触控键采用自电容技术原理，确保采样基准信号的稳定和精度。
通过单位时间内充放电采样机制，滤波、统计有效信号，高效的数据处理算法保障
抗高低频噪音的干扰。能够抵抗对讲机、手机和微波炉等设备的电磁干扰。
防水性能：
CBM70XXM 具有自适应跟踪机制，当有水膜时可自适应调整按键的灵敏度，
不会误触发，不影响正常使用，能够在 2mm 的水膜环境下正常稳定工作。
触键一致稳健性：
CBM70XXM 采用对 sensor 寄生电容分辨与补偿机制，确保不同线长的按键灵
敏度一致，芯片中内置自适应校准机制，确保在不同温度、湿度等环境下，上电参
数自校准匹配。软件基线更新和实时校准算法，纠正系统误差。这些强大的硬件设
计和软件算法机制保障产品在生产和工作中的一致性和稳健性。

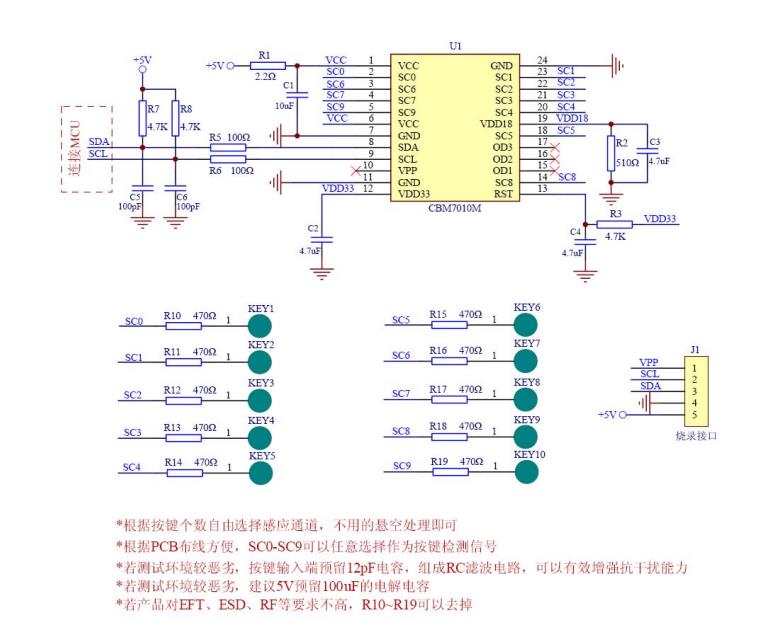

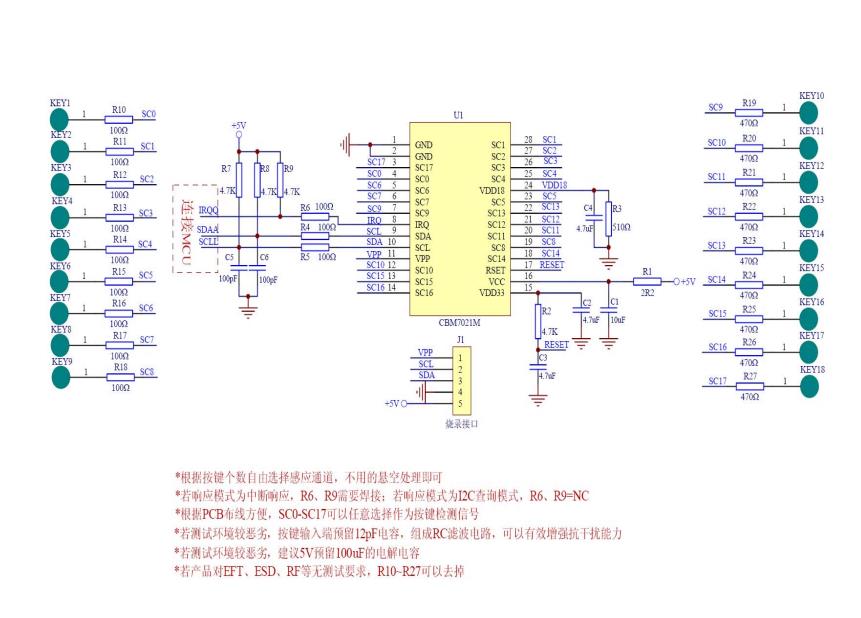

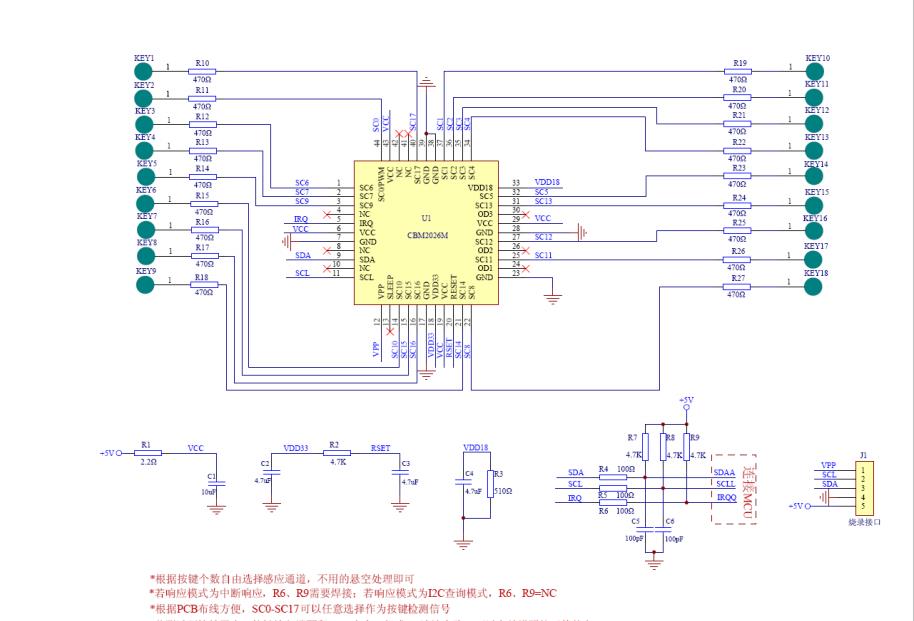

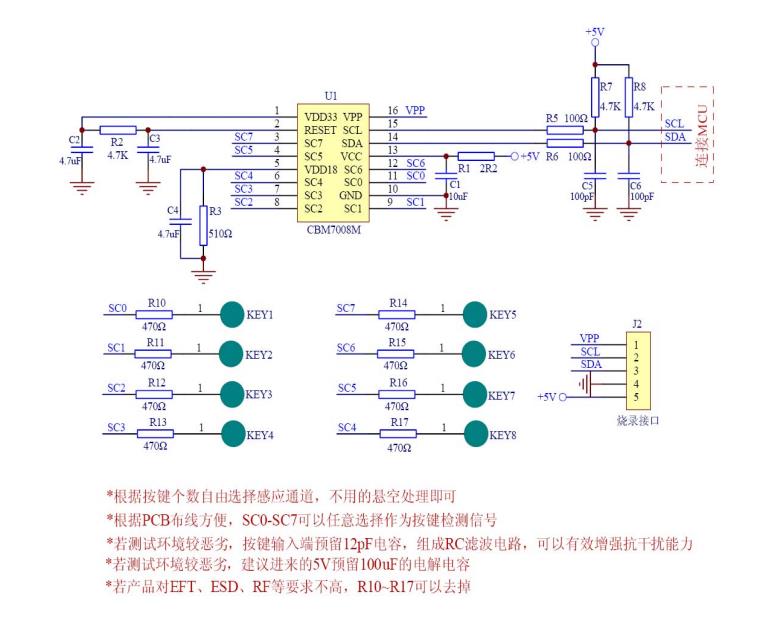

(1)I²C 通信参考原理图
CBM7008M
CBM7010M ——深圳市触控科技有限公司
CBM7021M
CBM7026M

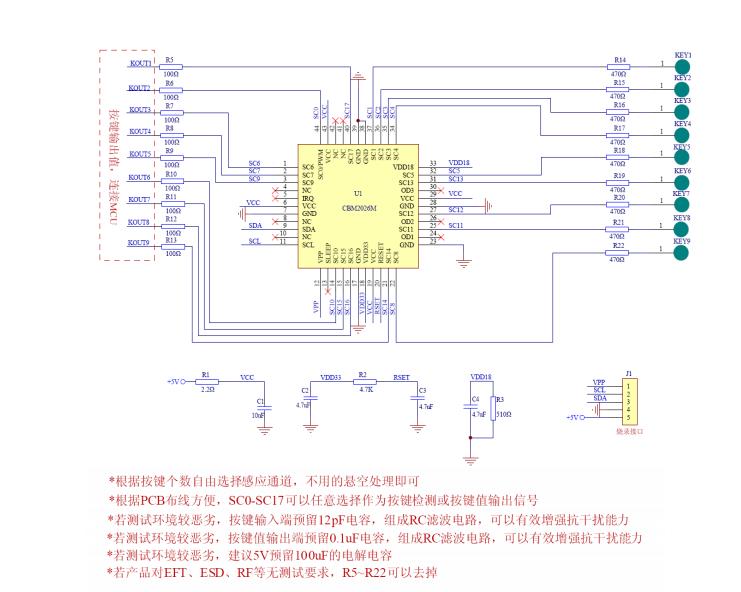

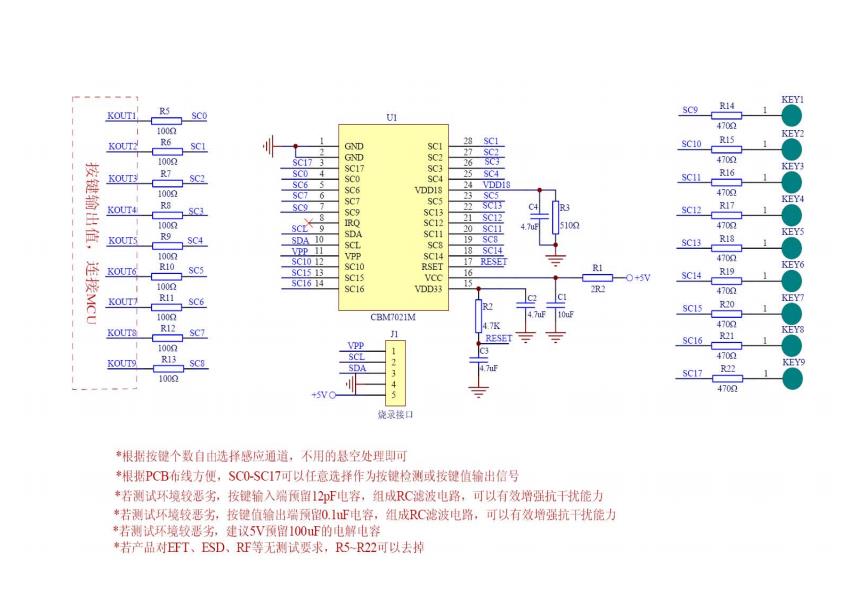

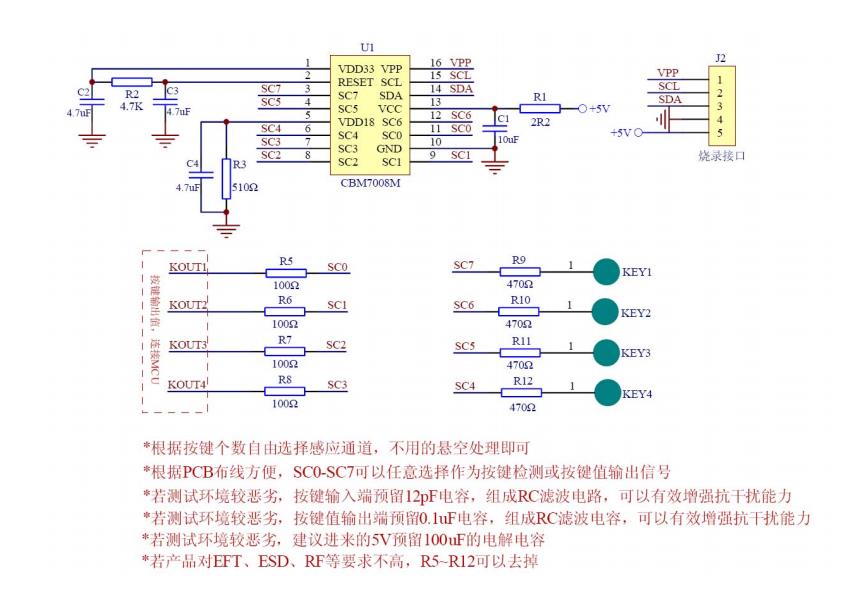

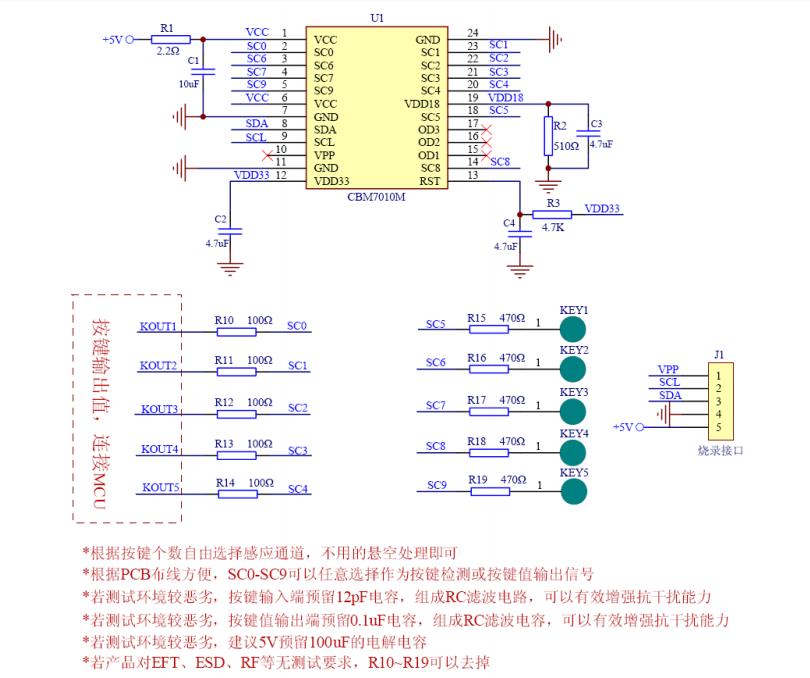

(2)GPIO 通信参考原理图:
CBM7008M
CBM7010M
CBM7021M
CBM7026M
