WTC02S WTC02D 二通道电容感应式触摸按键芯片
产品概述
WTC02S 是万代科技专为小家电及 LED 触控灯等应用而设计的高性能低成本的两通道
电容式触摸感应集成电路，可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的
操作界面。一个 WTC02S 可实现 1 到 2 个独立按键，用户可根据需要灵活使用。
型号区分 WTC02S SOP8 封装； WTC02D DIP8 封装
按键数量 2 个按键
技术机理 电容数字转换技术
按键反应模式 多键组合（SHIFT）模式
按键感应盘大小 最小 3mm×3mm , 最大 30mm×30mm, 根据实际需要和面板厚度而定
按键感应盘间距 最小间距 0.5mm，根据实际需要而定
按键感应盘形状 任意形状多边形,圆形或椭圆形，中间可留孔或镂空
按键感应盘材料 PCB 铜箔，金属片,平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等
对 PCB 的要求 单面 PCB 板, 双面 PCB
面板材质 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等
面板厚度 0~20mm
按键灵敏度调节方式 改变基准电容 CSEL 的值可对按键的灵敏度进行调节
有效触摸反应时间 小于 100ms
防水性能 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应
抗射频干扰性能 能有效抑制 GSM 手机贴近面板拨打或接听电话 ，大功率对讲机靠近面板进行
对讲操作所产生的射频干扰。
工作电压范围 2.2V-5.5V
工作温度范围 －40℃－+85℃
数据传输接口 有轻触按键模式和自锁开关及 PWM 调光输出模式可选
储存温度范围 －50℃－+125℃
芯片封装形式 SOP8(150MIL) DIP8
典型应用 配合单片机使用，可应用于各种小家电，数码产品，玩具等；单个 IC 可以实现
LED 灯的触控开关和触摸调光

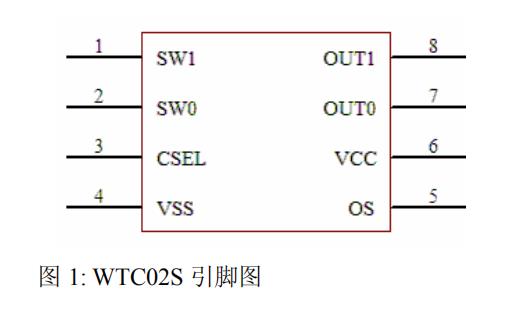

引脚排列：

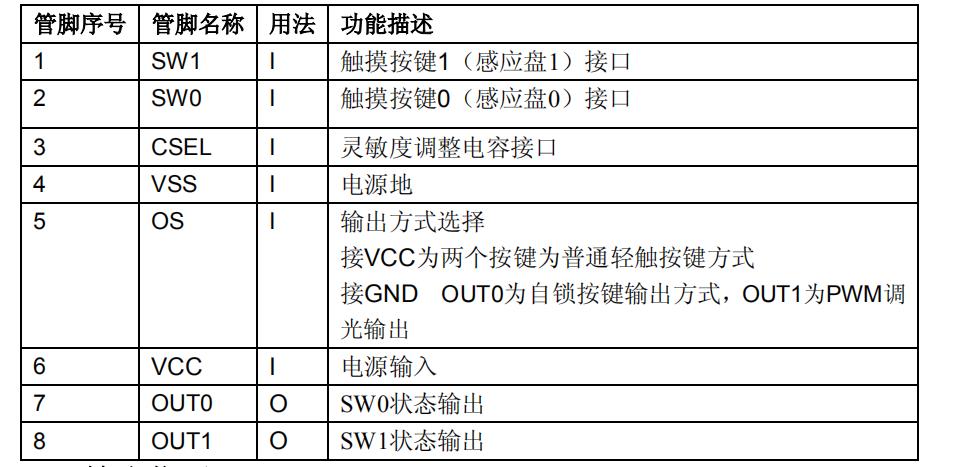

WTC02S 引脚定义如下表：

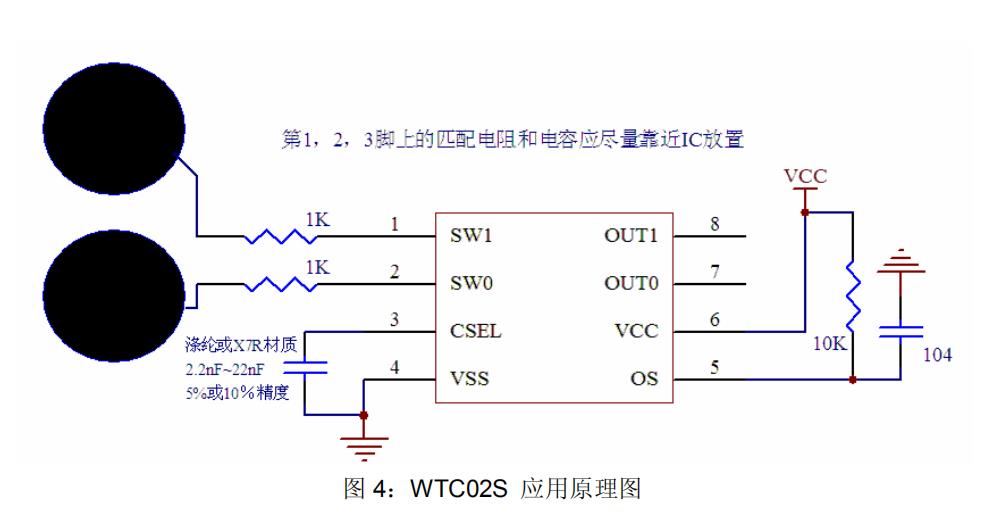

WTC02S原理图：

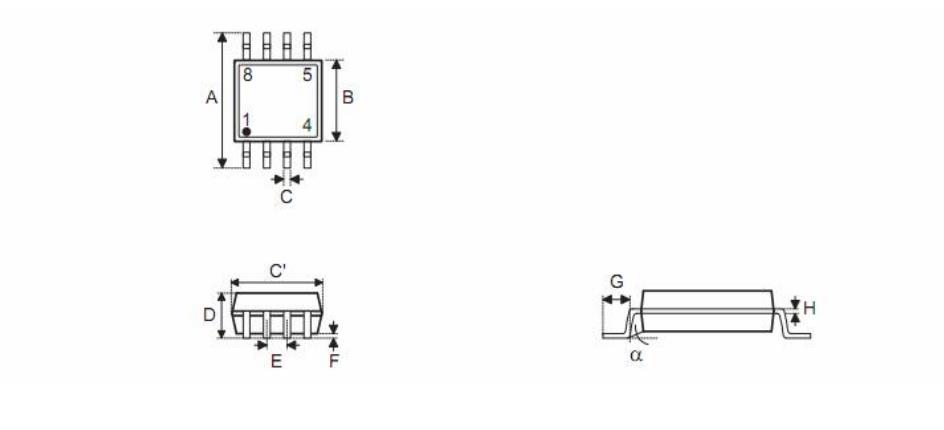

WTC02S 封装尺寸图
