概述

WTC801SPI 是为替代机械式轻触按键和机械旋钮，实现防水防尘、密封隔离、坚固美观

的操作界面而设计的一款触摸感应 IC。一个 WTC801SPI 可实现 8 个按键和 1 个滚轮（滑条）。

技术参数

工作电压:2.4V<Vcc<5.5V

输出电压范围 GND<Vout<Vcc

感应厚度(绝缘介质)：0－8mm,最大 10mm

有效触摸反映时间：小于 150ms

工作温度：－40℃－+85℃

储存温度：－50℃－+125℃

静态电流： 18uA（3V 电源）

动态电流： 1.2mA（3V 电源）

唤醒方式：触摸感应按键唤醒

主要应用

电器设备的触摸感应控制，物理量调节如音响的音量，灯具的亮度，灯饰颜色，家电的

功率温度控制等；

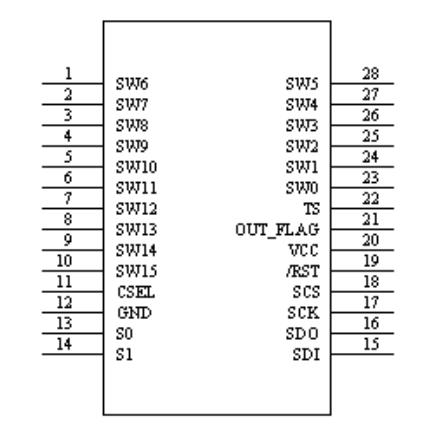

WTC801SPI 引脚图：

WTC801SPI 引脚图.jpg

——深圳市触控科技有限公司

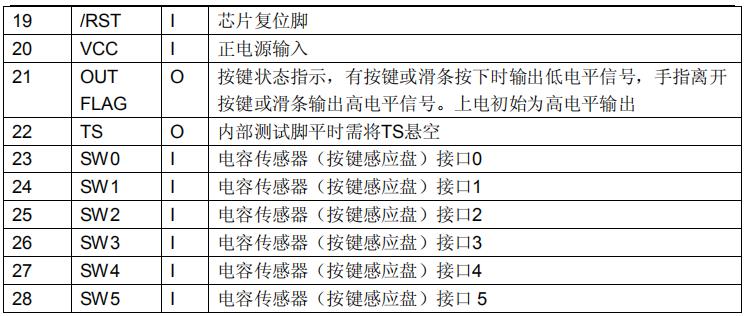

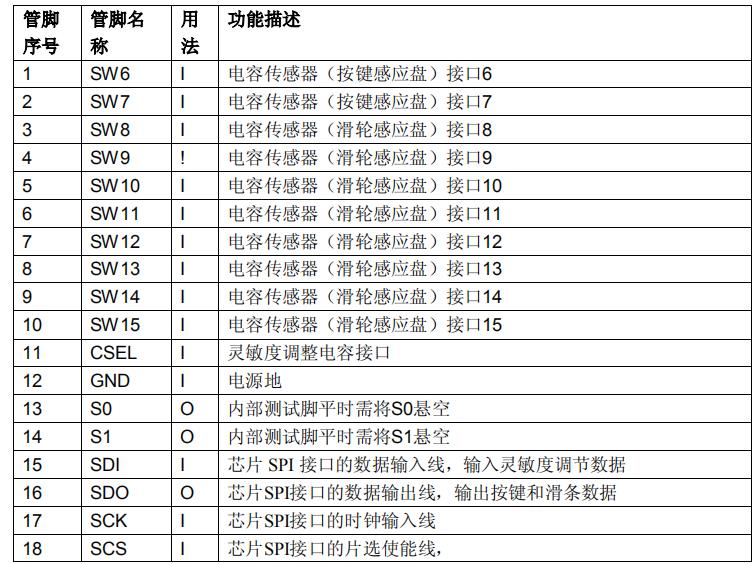

WTC801SPI引脚定义：

WTC801SPI引脚定义 2.jpg

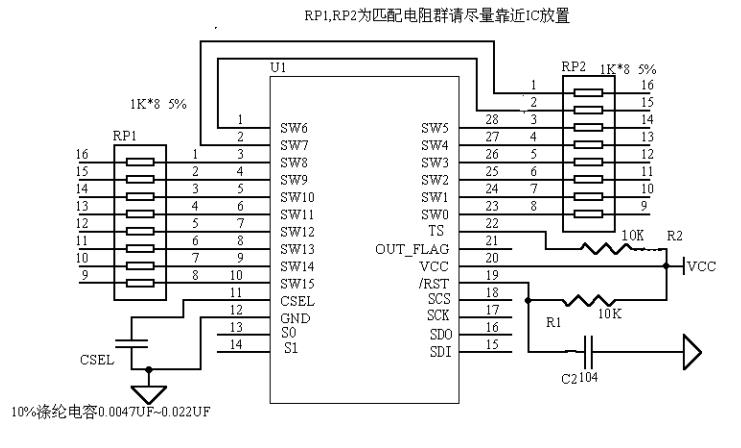

WTC801SPI的原理图：

——深圳市触控科技有限公司

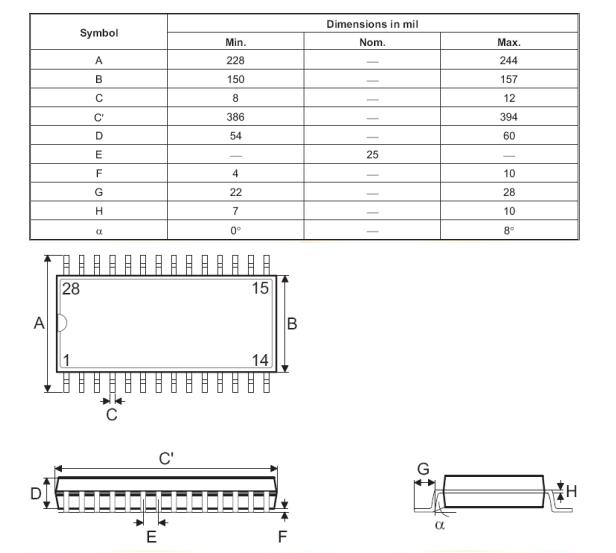

WTC801SPI 封裝及尺寸图

WTC801SPI 封装和尺寸图.jpg

——深圳市触控科技有限公司
