CP2296 1.25W单声道全差分音频功率放大器 Chiphomer启攀微代理
概要
CP2296 全差分音频功率放大器适用于移动电话、音乐播放器、DVD、笔记
本电脑以及其他便携式电子产品。在 5V 电源供电，输出信号的 THD 小于 1% 的
条件下，能够向 8Ω 负载提供 1.25W 的连续功率。CP2296 的工作电源电压范围
为 2.2V~5.5V，可通过外部电阻来设置增益。
CP2296 具有卓越的射频噪声抑制能力；在 217Hz 时-86dB 的 PSRR；内置
pop & click 杂音抑制电路以及极低的关断电流。CP2296 提供纤小的 CSP9 封装
和 MSOP8 封装，极少的外部元件数目，有助于节省 PCB 面积。以上这些特性让
CP2296 非常适用于手机等便携式电子产品。
特性
全差分音频功率放大器
217Hz 时的 PSRR（电源电压大于 3.0V）： -86dB
在 5.0V 电源电压，小于 1%THD，8Ω 负载条件下的输出功率： 1.25W
在 3.6V 电源电压，小于 1%THD，8Ω 负载条件下的输出功率： 0.6W
极低的关断电流： 0.01μA
改进的启动/关断音频杂音（pop & click）抑制电路
过热保护电路
无需输出耦合电容
单位增益稳定
增益外部可调
纤小封装：CSP9 封装和 MSOP8 封装
符合 RoHS 标准，100%无铅封装
应用
z 手机
z 便携式音频设备
z PDAs
z 笔记本电脑
——深圳市触控科技有限公司

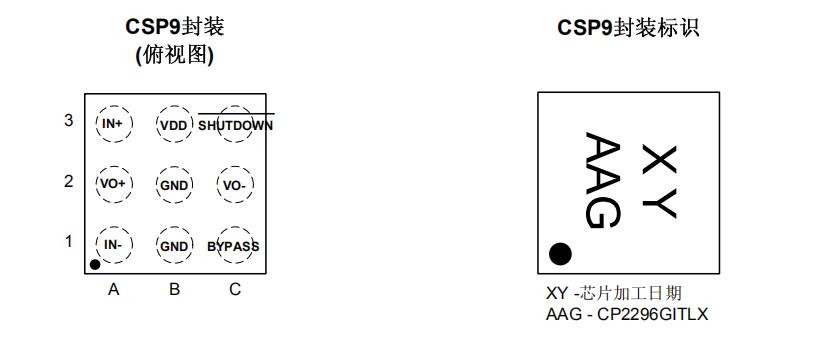

封装引脚图

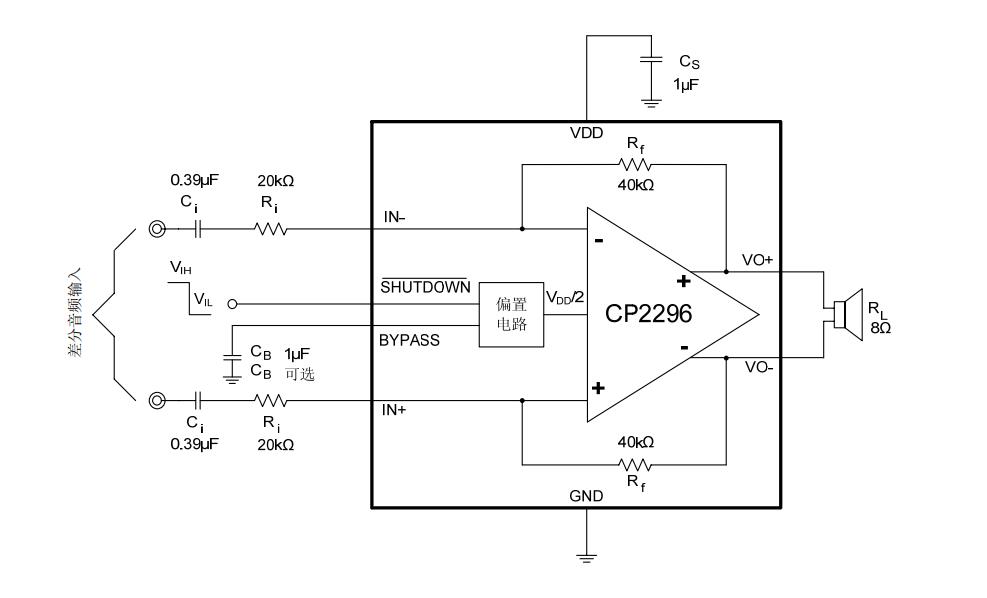

应用
——深圳市触控科技有限公司
