产品简介
CP2524 是一款支持 4 通道的电容式触
摸传感芯片。内嵌高精度电容数字转换（CDC）模块，并结合专用 DSP 处理器，能在各种应用环境下准确识别人手指的触摸。感应判断结果可通过芯片引脚输出。

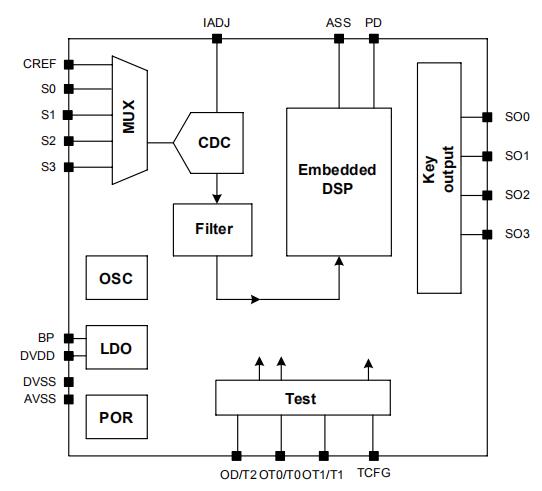

独特的 CDC 技术可以检测到电容变
化，并把该变化量转换成数字信号。转换后的数字信号经过硬件低通和 DSP处理，最后获得触摸感应判断。硬件滤波器可解决输入信号的抖动。集成特殊判断算法的 DSP 处理器能实时计算出每个感应通道的状态。感应判决算法具有自校准功能，能适应多种应用环境的
变化。
CP2524 采用 CMOS 工艺，工作电压
范围为 2.8V ~ 5.5V，采用 SOP24 封装。正常工作状态下，功耗为 400uA；掉电状态下功耗小于0.5uA。
特性
4 路独立感应通道,通过外部电阻调节灵敏度
触摸响应时间：18～20ms
电容检测范围：0～80pF，检测分辨率典型值为 0.02pF，且分辨率可调
工作电压范围为 2.8V～5.5V
按键感应输出接口：SO0-SO3，支持开漏输出
内建振荡器、上电复位系统和高 PSRR 的 LDO ——深圳市触控科技有限公司
相邻感应通道抑制功能(ASS)
专用感应判断算法能自适应环境变化
CMOS 工艺，SOP24 封装

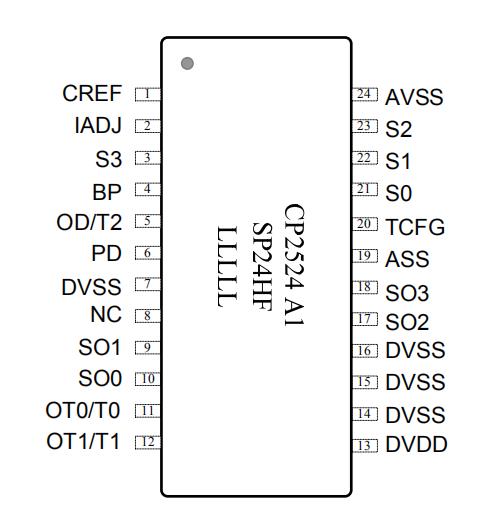

引脚排列及俯视图

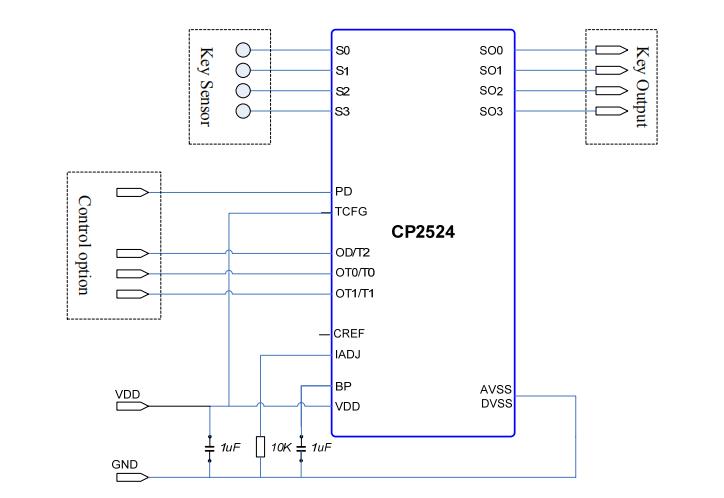

CP2524典型应用
