概述：

CSM212/216/224 是一款具有高性能精简指令集且集成电容触控功能的 EERPOM 型 8051 单片机。此单

片机集成有硬件触控 CDC 模块，可多次编程的 EEPROM 存储器和常用通讯接口，为各种触摸按键的应用

提供了一种简单而又有效的实现方法。

特性：

低功耗触摸检测模块

❐ 任一管脚都可无需外接器件配置成电容感应检测通道

❐ 支持电容按键、滑条以及接近传感器应用

■高性能精简指令集架构处理器

❐ 单周期 8051 处理器的速度最高可达 12.8 MHz

❐ 速度高、功耗低

❐ 宽工作电压： 2.5 V 至 5.5 V

❐ 工作温度范围： –20 °C 至 +85 °C

■ 灵活的片上存储器

❐ 8K 字节 EEPROM 程序存储器，大于100,000 次擦/ 写循环

❐ 触控API使用小于 4K 字节 EEPROM 程序存储器

❐ 768 字节的 SRAM 数据存储器

❐ 支持数据 EEPROM 模拟，可动态将数据存入 8K 字节程序 EEPROM 中

❐ 灵活的基于程序段的保护模式，更好的保护程序代码

■ 高精度的可编程时钟

❐ 内部 ±2.5% 25.6 MHz 主振荡器

❐ 内部 ±10% 32KHz 低速振荡器，能够实现看门狗和睡眠功能

■ 24个可编程引脚配置

❐ 所有 GPIO 均可选择上拉驱动、High Z 驱动、开漏驱动和 CMOS 驱动模式

❐ 所有 GPIO 均接受可配置的输入

❐ 所有 GPIO 均具有 10mA 的灌电流能力

❐ 可配置内部输入输出总线连接GPIO与内部数字模块

■ 其它系统资源

❐ 四个可级联的8位定时/计数器

❐ 支持最高 400KHz I2C 主/从通讯接口

❐ 支持最高 10MHz SPI 主/从通讯接口

❐ 支持最高 115.2 KHz UART通讯接口

❐ 看门狗和睡眠定时器

❐ 内部参考电压

❐ 支持可配置的低电压检测功能

❐ 支持多种工作模式：全速，空闲以及睡眠模式

❐ 内置一个 100KSPS 8 位SAR ADC

系统框图

系统概述

  CSM212/216/224 是一款具有高性能精简指令集且完全集成触控功能的 EERPOM 型

8051 单片机。此单片机集成有硬件触控 CDC 模块，可多次编程的 EEPROM 存储器和常用通

讯接口，为各种触摸按键的应用提供了一种简单而又有效的实现方法。

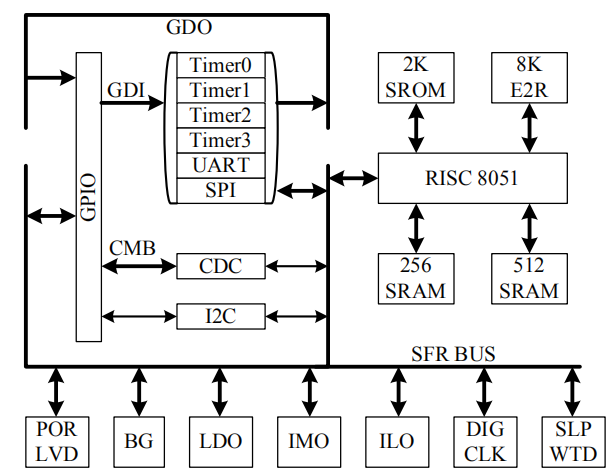

  如上图所示，CSM212/216/224 架构由三个主要部分：即内核、模拟系统（含 CDC 模块）

和系统资源组成。CSM212/216/224 通过 SFR 总线，能够实现三个部分之间的连接。

  CSM212/216/224 内核包括一款单周期的 8051 处理器，2K 字节的固化程序 SROM，8K 字

节可电擦写用户程序 EEPROM，和共 768 字节的两块数据 SRAM。该 8051 处理器支持硬件乘法

/除法指令且 100%兼容标准 8051 指令集。其运行速度最高为 12.8MHz，用户可通过寄存器设

定不同的运行频率以降低内核功耗。8K 字节的用户程序 EEPROM 同时支持数据 EEPROM 模拟

功能，用户可以动态地将一些需要掉电保存的数据写入该 EEPROM 中。768 字节数据 SRAM 分

为两个模块，一个是 256 字节内部数据 SRAM，另一个是 512 字节外部数据 SRAM。

  CSM212/216/224 包含一个专用的 CDC 模块，该模块能够完成对任一通用 I/O 口的电容

触控检测，用户通过读取该模块的检测结果即可判断该 I/O 口上电容的变化。

CSM212/216/224 同时还提供了一套完整的触控检测算法 API，包括应用环境跟踪与噪声滤波

等，用户只需要调用该 API 就可以完整的实现触控检测的功能。触控 API 最多占用 4K 字节

EEPROM 程序存储器和 512 字节数据存储器，根据用户配置的触控通道数量的多少，资源占

用会有一定差别。触控通道越少，资源占用越小。

  CSM212/216/224 单片机集成了丰富的系统资源，包括有 SPI，UART，I2C 等通讯接口，

四个可级联的 8 位定时/计数器，看门狗定时器、低电压检测，低电压复位，模拟比较器，

SAR ADC 等。CSM212/216/224 具有良好的抗噪声和抗 ESD 保护功能，确保单片机在恶劣的电

气环境中仍能保持稳定的操作。

  该单片机能广泛应用于各种触摸按键产品中，例如仪器仪表，家用电器，电子控制工具

等等。

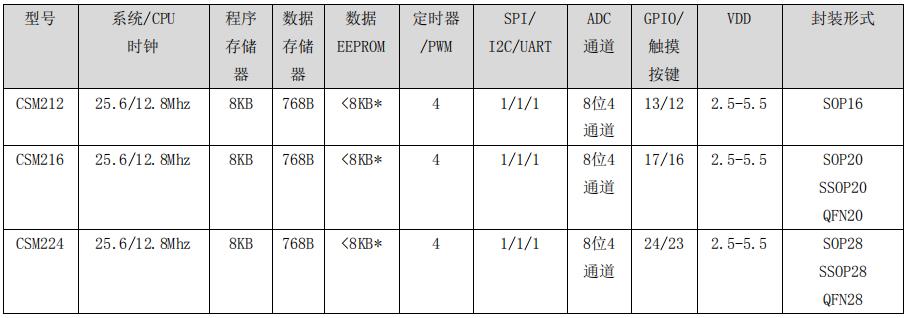

选型表

*数据EEPROM与程序存储器共享8KB空间

CSM224：SOP28 封装

CSM224-S：SSOP28 封装

CSM224-Q：QFN28 封装

引脚图

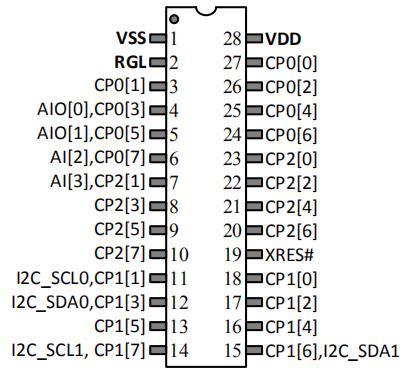

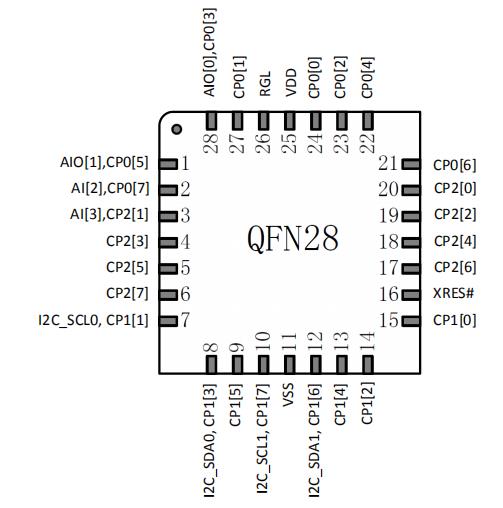

CSM224 提供SOP28/SSOP28/QFN28封装，其引脚图如下：

 SOP28 SSOP28 封装

QFN28 封装

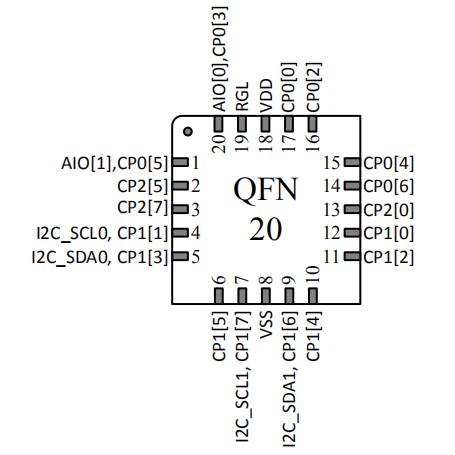

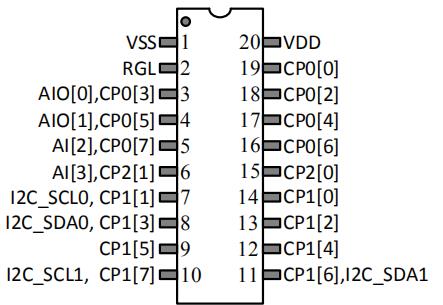

CSM216 提供SOP20/SSOP20/QFN20封装，其引脚图如下：

 SOP20/SSOP20

 QFN20封装

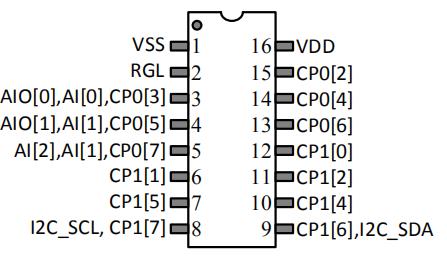

CSM212 提供 SOP16封装，其引脚图如下：

 ——深圳市触控科技有限公司

典型应用线路

上图是一款使用 CSM224 设计的触摸控制的产品，它支持一个 8 段的圆形触摸滑轮，5个机械按键和 2 个触摸按键，并使用 SPI 接口和 RF 模块通讯。

封装外形尺寸

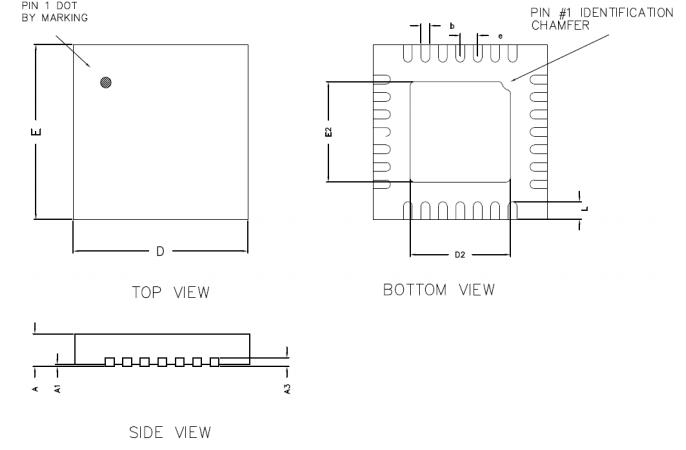

QFN28L4x4封装外形

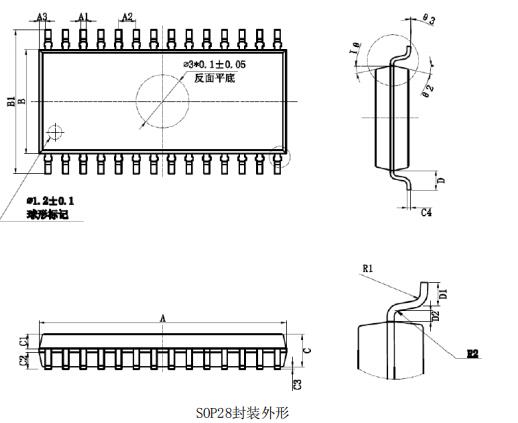

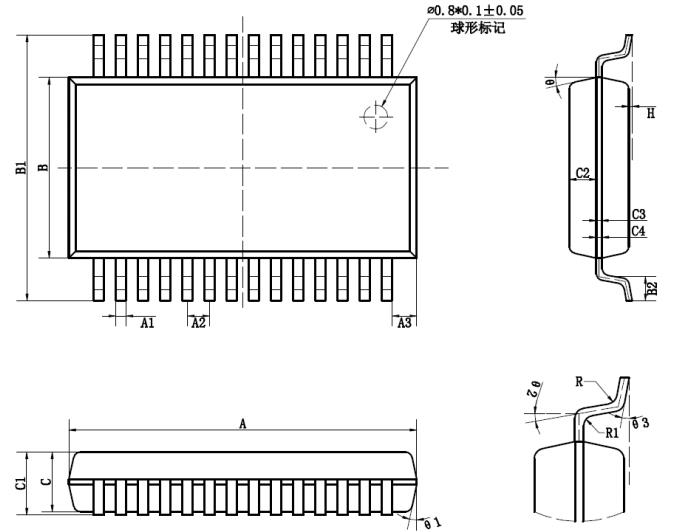

SSOP28 封装外形

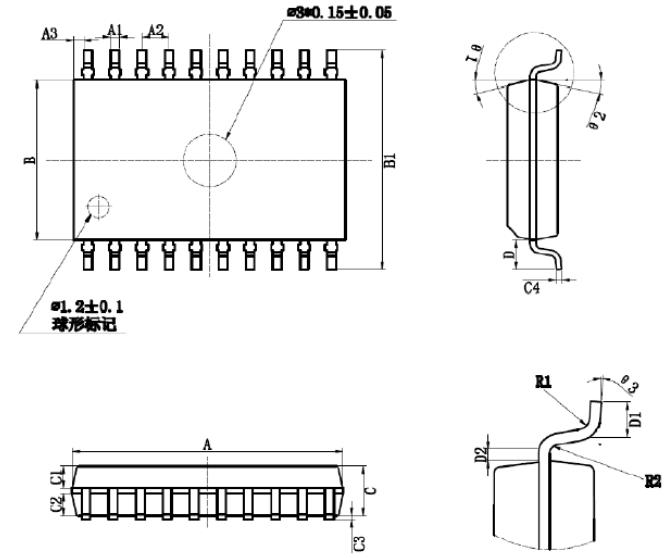

SOP20封装外形

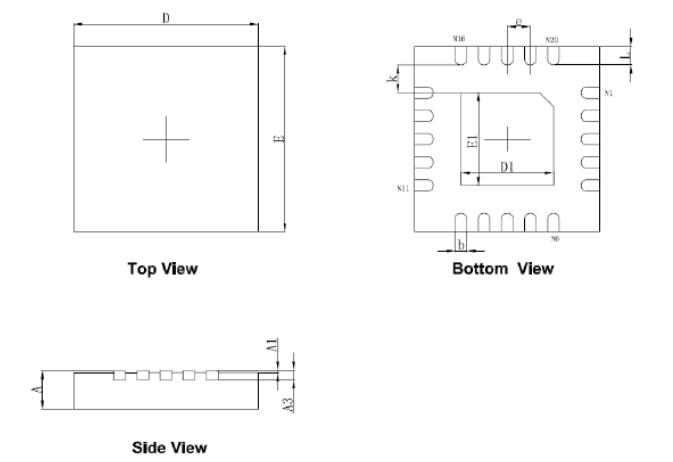

 QFN20 封装外形

SSOP20 封装外形

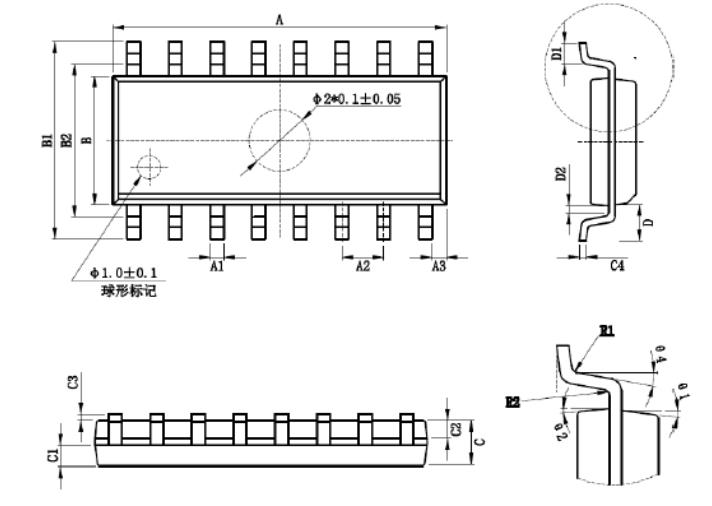

 SOP16封装外形尺寸

电参数规格说明

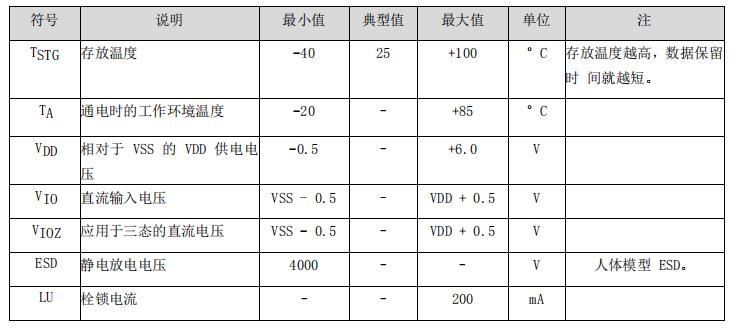

 绝对最大额定值

 ——深圳市触控科技有限公司
