RH6015C[A] RH6015CL(F) RH6015D[A] 单通道触摸感应开关
简介
RH6015是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。
RH6015可在有介质(玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能，安全性高。
RH6015内置高精度稳压、上电复位、低压复位、硬件去抖、环境自适应算法等多种有效措施，大大提高自身抗干扰性能。
RH6015可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。
RH6015C[A]，CMOS输出，SOT23-6 封装。
RH6015CL(F)，CMOS输出，DFN6 封装。
RH6015D[A]，NMOS开漏输出，SOP23-6 封装。
特点
工作电压：2.3V～5.5V
最高功耗工作电流5.0 uA @3V，低功耗模式工作电流2.5uA@3V
内置高精度稳压模块
上电0.5s快速初始化
环境自适应功能，可快速应对触摸上电等类似应用场景
可靠的上电复位(POR)及低压复位(LVR)性能
芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作
通过外部引脚配置快速/低功耗模式、同步/保持模式
可通过外部引脚设置高/低电平有效输出、最大开启时间
封装：SOT23-6、DFN6

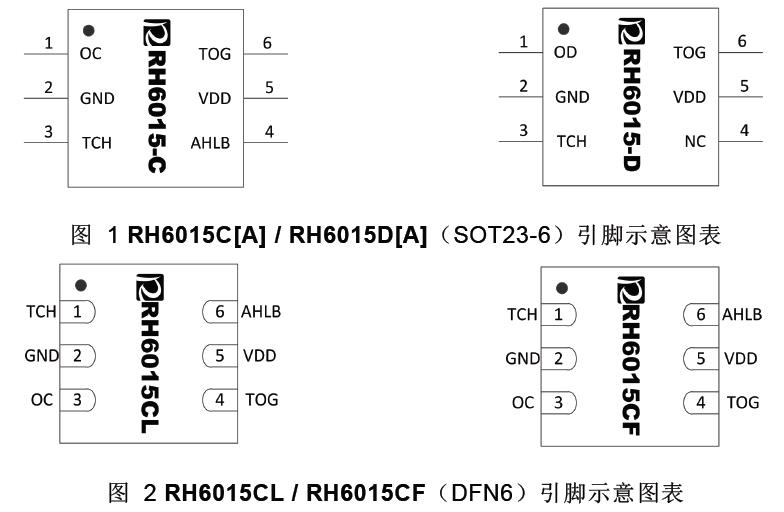

封装引脚示意图及模式

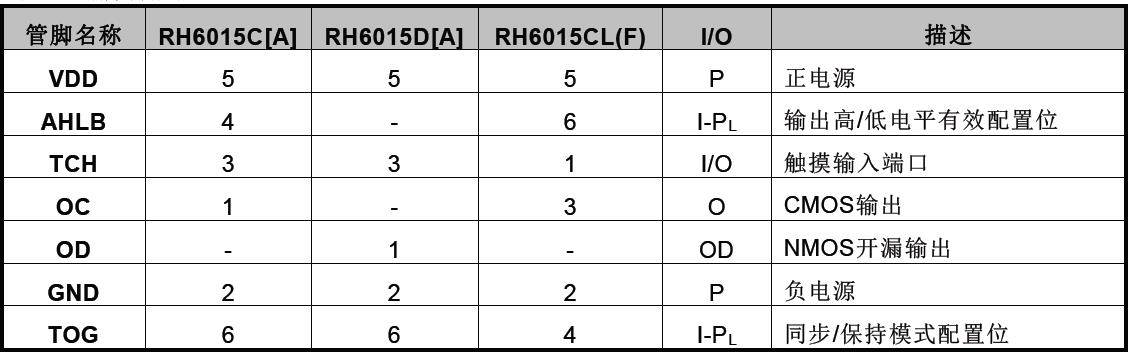

引脚功能描述
I-PL/ I-PH ：带内部下拉/上拉电阻的CMOS输入 OD：CMOS开漏输出，无保护二极管
O：推挽型CMOS输出 I/O：CMOS输入/输出
P：电源/地

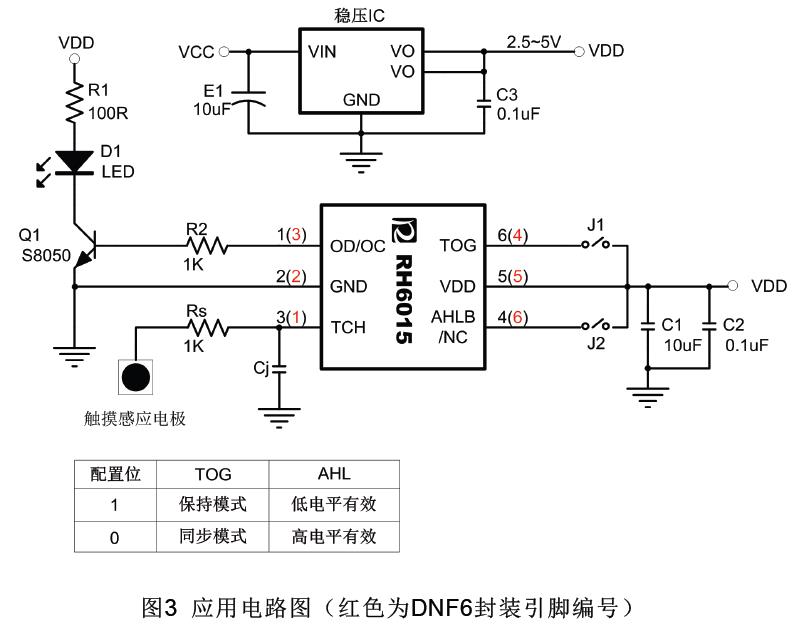

应用电路图
说明：
1. Cj 指调节灵敏度的电容，电容值范围1pF～120pF(电容值的增大将导致灵敏度降低)。
2. Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力。
3. J1，J2 用电阻代替时，建议采用0R 电阻，最高不超过3.3K。
4. VDD 与GND 间需并联滤波电容以消除噪声。
5. 外部LDO 是否增加视具体应用情况而定。如果电源纹波超过了IC 内部LDO 的抗纹波范围，则需另
加外部LDO,否则会引起灵敏度漂移或触摸芯片检测错误，发生误动作或死机。如突然加载大电流负
载、锂电池和外置充电器交叉使用，高频次的开启/关闭LED 显示时都需注意电源的稳定性。
6. 建议用于电池供电场合，不适用于开关电源供电场合。
