[摘要]TIS002型红外热堆探测器是采用 TO46 管壳封装的测温探测器。

TIS002 热电堆传感器额温枪用传感器

概述

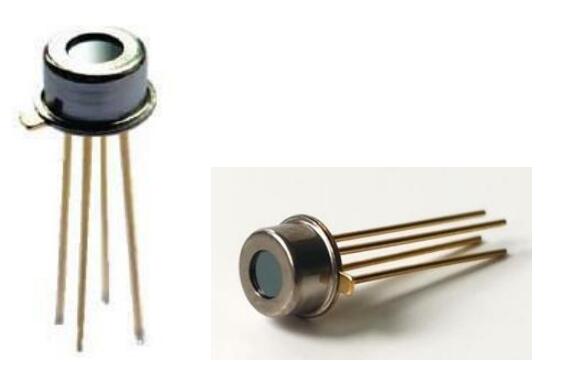

TIS002型红外热堆探测器是采用 TO46 管壳封装的测温探测器。其红外热堆芯片采用 CMOS 工艺

制作，包括宽带滤光片和 NTC 热敏电阻。具有高探测率、高一致性和高稳定性，以及小的温漂系数。

可广泛应用于耳温、红外、微波炉及其他非接触测温场合。

其主要特点如下：

● 可靠性高、精度高

● 封装形式：T0-46

管脚说明

管脚	功能	说明
1	热堆正极	直流输出正极
2	热敏电阻	环境温度补偿
3	热堆负极	直流输出负极
4	接地 GND	环境温度接地

电特性

3.1、极限参数

除非另有规定，Tamb=25℃

参数

符号

参数范围

单位

工作温度

-30~+100

储存温度

Tstg

-40~+125

电气特性 —深圳市触控科技有限公司

参数	最小	典型	最大	单位
敏感区域		0.86*0.86		mm2
电阻	280	350	420	KΩ
噪声	70	74	76	nV/Hz½
NEP		0.6		nW/Hz½
响应度		0.06		%/℃
时间常数		15		ms
热敏电阻	98	100	102	KΩ
热敏电阻 Beta 值	3910	3950	3990	K

V-T Form （35-41℃） T_AMB=22.3℃

4-20 2.jpg

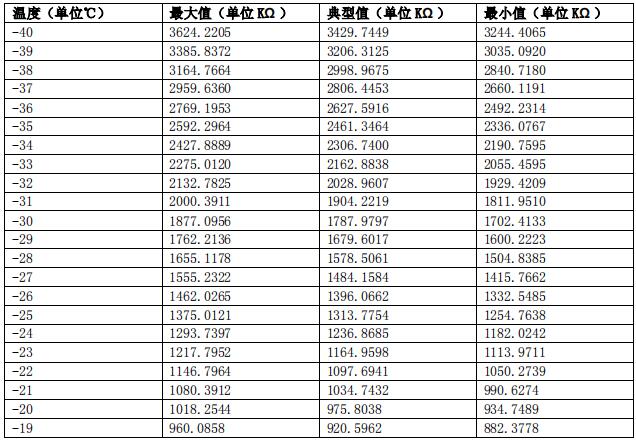

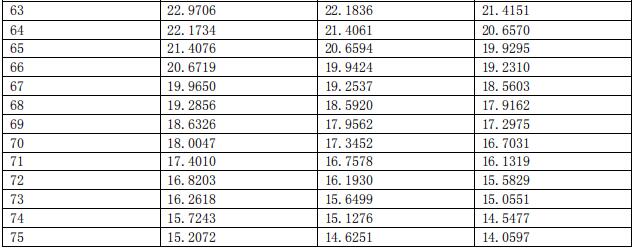

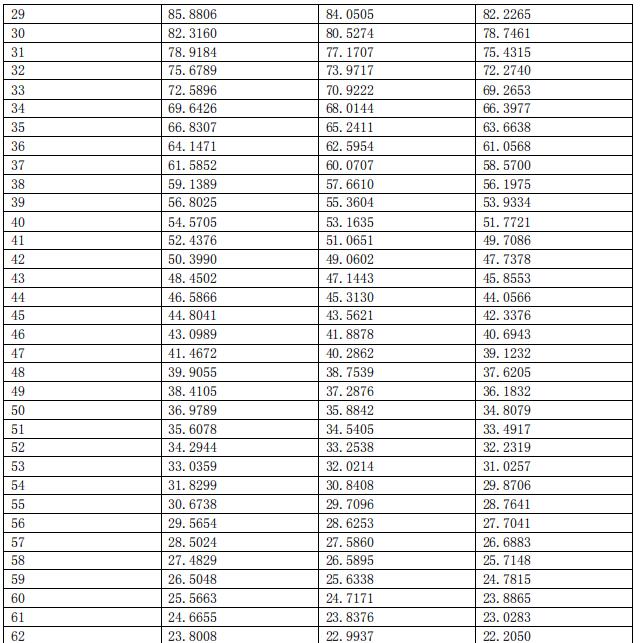

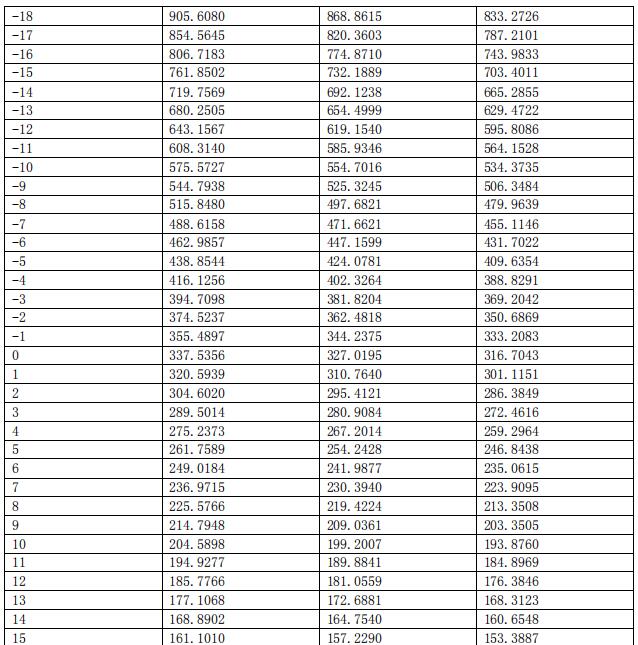

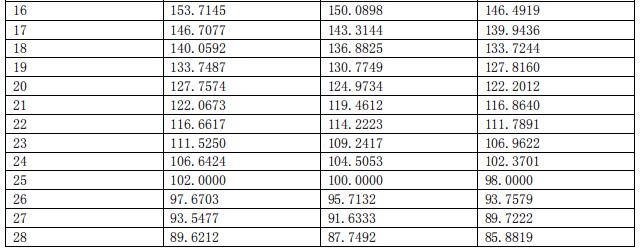

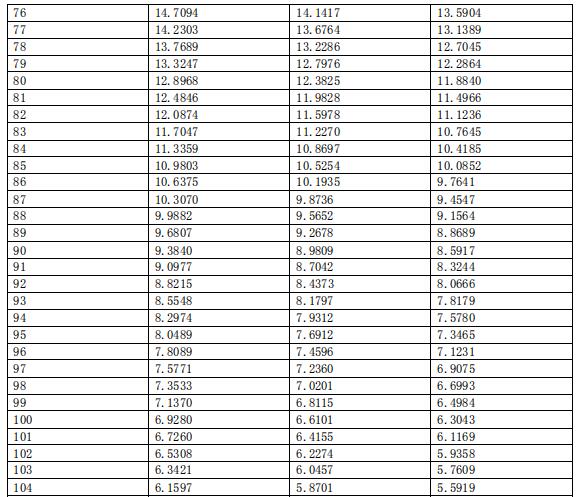

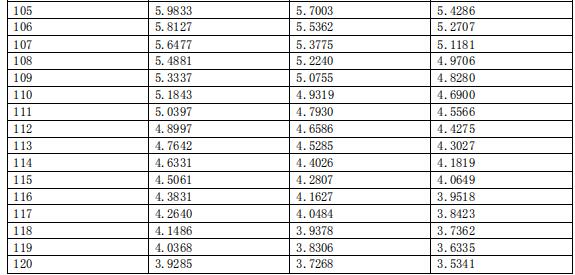

NTC 热敏电阻温度-电阻值表

4-20 3.jpg 4-20 4.jpg

4-20 5.jpg 4-20 6.jpg

4-20 7.jpg

4-20 8.jpg

4-20 9.jpg

封装尺寸与外形图

4-20 10.jpg
