中科芯CKS32F103R8T6应用于小型贴合机，可替代STM32F103R8T6 PIN对PIN

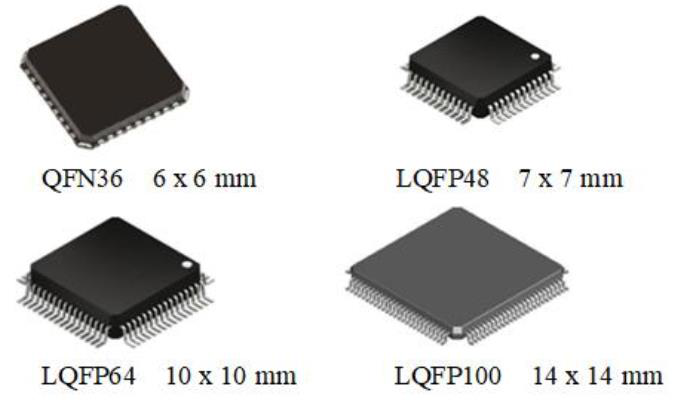

CKS32F103R8T6标准型 MCU 系列使用高性能的 ARM® Cortex™-M3 32 位的 RISC 内核，工作频率为 72MHz，内置高速存储器(高达 128K 字节的闪存和 20K 字节的 SRAM)，丰富的增强 I/O 端口和联接到两条 APB 总线的外设。其中包含 2 个 12 位 ADC、3 个通用 16 位定时器和 1 个 PWM 定时器，
此外，还包含标准和先进的通信接口：多达 2 个 I2C 接口和 SPI 接口、3 个 USART 接口、1 个 USB 接口和
1 个 CAN 接口。
功能
■内核：ARM32位Cortex™-M3 内核
− 最高72MHz工作频率，在存储器的0等待周期访问
时可达1.25DMips/MHz (Dhrystone2.1)
− 单周期乘法和硬件除法
■存储器
− 64KB 或 128KB 程序 Flash
− 20KB SRAM
■时钟、复位和电源管理
− 2.0～3.6伏供电和I/O引脚 | ■多达80个快速I/O端口 | ||
− 上电/断电复位(POR/PDR)、可编程电压监测器 (PVD) − 4～16MHz晶体振荡器 − 内嵌经出厂调校的8MHz的高速RC振荡器 − 内嵌带校准的40kHz的低速RC振荡器 − 产生CPU时钟的PLL − 带校准功能的32kHz RTC振荡器 ■2个12位ADC，1μs转换时间(多达16个输入通道) − 转换范围：0至3.6V − 双采样和保持功能 − 温度传感器 ■DMA： − 7通道DMA控制器 − 支持的外设：定时器、ADC、SPI、I2C和USART ■低功耗 − 睡眠、停机和待机模式 − VBAT为RTC和后备寄存器供电 | − 26/37/51/80个I/O口，所有I/O口可以映像到16个外 部中断；几乎所有端口均可承受5V信号 ■调试模式 − 串行单线调试(SWD)和JTAG接口 ■7个定时器 − 3个16位定时器，每个定时器有多达4个用于输入 捕获/输出比较/PWM或脉冲计数的通道和增量编 码器输入 − 1个16位带死区控制和紧急刹车，用于电机控制的 PWM高级控制定时器 − 2个看门狗定时器(独立的和窗口型的) − 系统时间定时器：24位自减型计数器 ■多达9个通信接口 − 多达2个I2C接口(支持SMBus/PMBus) − 多达3个USART接口(支持ISO7816接口，LIN， IrDA接口和调制解调控制) − 多达2个SPI接口(18M位/秒) | ||
− CAN接口(2.0B 主动)
− USB 2.0全速接口
■CRC计算单元，96位的芯片唯一识别码
中科芯集成电路有限公司的CKS32F103R8T6是基于高性能的ARM® Cortex™-M3 32位的RISC内核，工作频率为72MHz，内置高速存储器64K字节的闪存和20K字节的SRAM，丰富的增强I/O端口和联接到两条APB总线的外设。其中包含2个12位ADC、3个通用16位定时器和1个PWM定时器， 2个I2C接口和SPI接口、3个USART接口、1个USB接口和1个CAN接口。
小型贴合机原来主控单元是用PLC、触摸屏显示等工控产品来实现的，但近些年出现了用MCU为核心设计的控制板卡，同样能实现控制功能，这样极大节省小型贴合机的硬件成本，并广泛在此类机械设备上得到应用。贴合机台因各机械厂商的设计不同而有所差异，然而机台上各元件，大致包含：涂布、干燥、热压、冷却...等单元，分别用光电传感器等输入部件来获悉输入条件，并用真空机，气泵、气阀等执行件来实现加工功能。

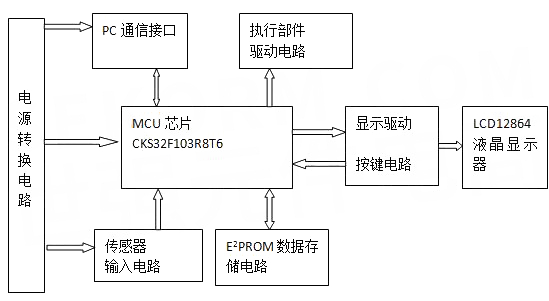

图1 功能原理框架图

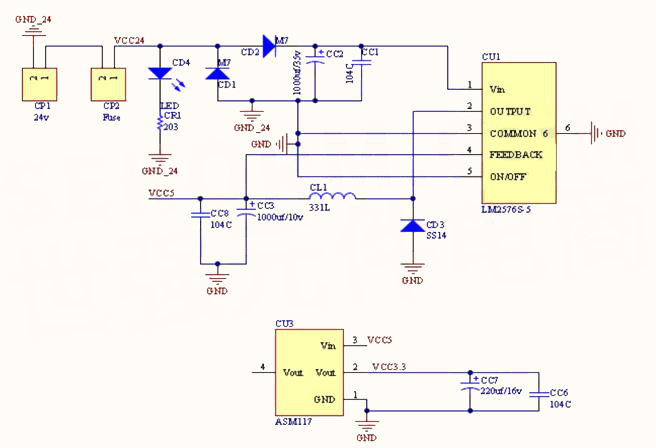

图2 电源部分原理图
电源部分，直流输入24V,通过LM2576转换5V及ASM117转换3.3V两路电压，分别供MCU、LCD等器件供电。

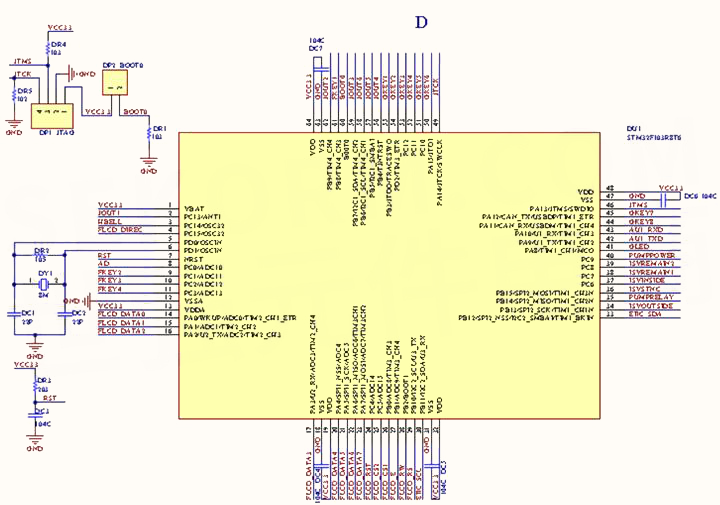

图3 控制核心MCU：CKS32F103R8T6
MCU选用中科芯CKS32F103R8T6，该款芯片资源丰富，完全满足该方案功能控制，同时也实现了最佳的性价比。

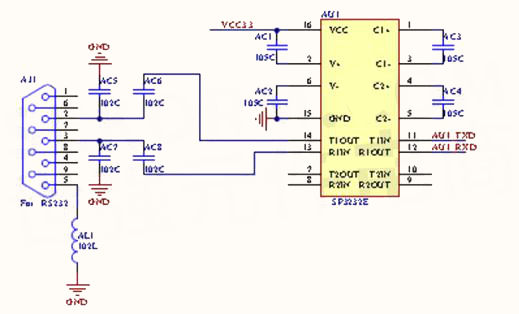

图4 通信接口电路
为了和PC上位机通讯，方案种设计了一个RS232通讯接口电路。

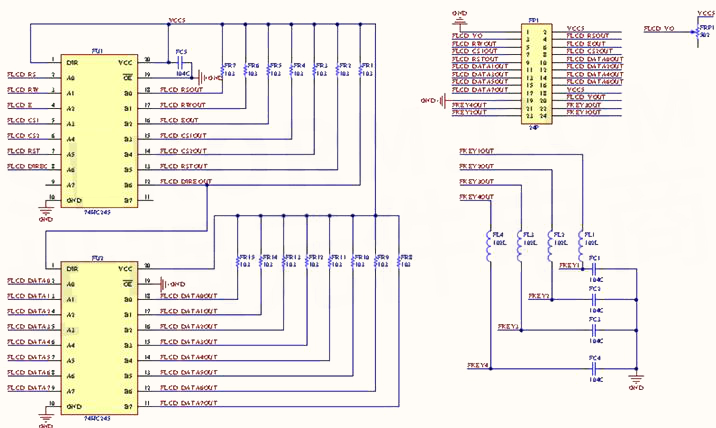

图5 LCD驱动电路

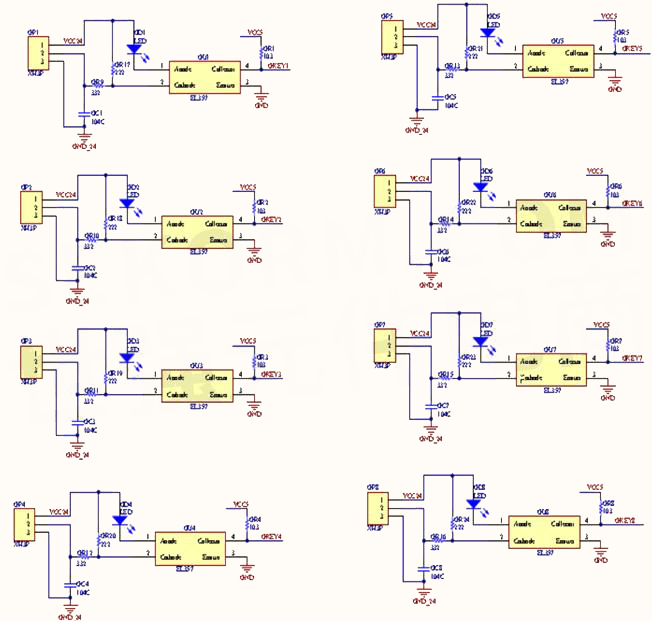

图6 数字输入电路
8路数字输入电路，进行了光电隔离处理。

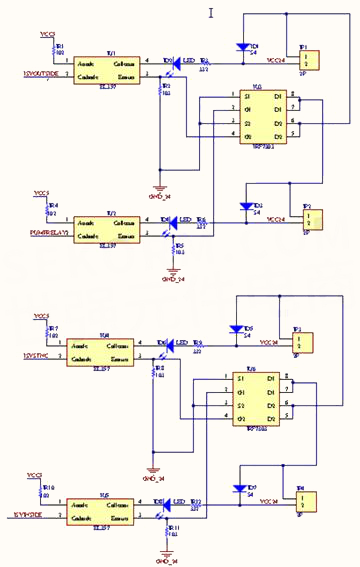

图7 输出电路
方案中有多路执行器件需要驱动，包括真空阀，气泵、气缸等。CKS32F103R8T6本身具备丰富的资源，非常适合在贴合机、真空机、电调等工业控制器中应用。
中科芯CKS型号： CKS32F030K6T6 CKS32F030K6U6 CKS32F030C6T6 CKS32F030C8T6 CKS32F031K6T6 CKS32F031K6U6 CKS32F031C6T6 CKS32F051K6U6 CKS32F051K8U6 CKS32F051K6T6 CKS32F051K8T6 CKS32F051C8T6 CKS32F051R8T6 CKS32F103C8T6 CKS32F103R8T6 CKS32F103CBT6 CKS32F103RBT6 CKS32F103VBT6优势产品未尽详细，欢迎查询！
