描述
AT8837为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。AT8837能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动模块由N MOS功率管构成的H桥组成，以驱动电机绕组。AT8837 能够提供高达15V 1A的驱动输出。
AT8837 具有一个PWM (IN/IN) 输入接口。
内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。
AT8837提供一种带有裸露焊盘的DFN-8（2mm*2mm）封装，且是无铅产品，引脚框采用100％无锡电镀。
应用
n 锂电池供电玩具
n 摄像机、相机调焦驱动
n 消费类产品
n 办公自动化设备
n 游戏机
n 机器人
型号选择
产品型号 封装 包装
AT8837 DFN-8 编带，5000颗/盘
特点
●单通道H桥电机驱动器
●低RDS(ON)电阻
●1A驱动输出
●宽电压供电，2.7-15V
●脉宽调制（PWM）输入，IN1/IN2 ●支持SLEEP关断休眠
●过温关断电路
●短路保护
●欠压锁定保护

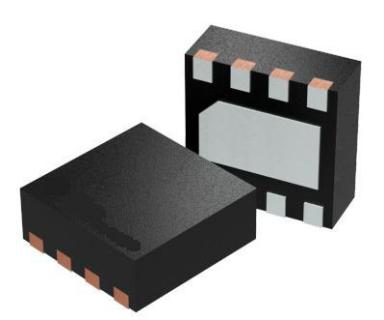

封装形式
DFN-8
典型应用原理图
功能结构框图
电路工作极限 at Ta = 25°C | ||||
Parameter | Symbol | Conditions | Ratings | Unit |
负载电压 | VM | -0.3 – 16 | V | |
持续输出电流 | IOUT | ±1 | A | |
瞬间峰值电流 | IPEAK | >1.5 | A | |
逻辑电源电压 | VCC | -0.7 to 7 | V | |
逻辑输入电压 | VIN | -0.7 to VCC | V | |
工作温度 | TA | Range S | -40 to 85 | °C |
最大结温 | TJ(max) | 150 | °C | |
存储温度 | Tstg | -55 to 150 | °C | |
推荐工作条件 at Ta = 25°C | ||||||
Min | NOM | Max | Unit | |||
负载供电电压范围 | VM | 2.7 | - | 15 | V | |
逻辑电源电压范围 | VCC | 2.7 | - | 6.5 | V | |
H 桥输出峰值电流 | IOUT | 0 | 1 | A | ||
输入 PWM 频率 | fPWM | 0 | 250 | kHz | ||
工作温度 | TA | -40 | 85 | °C | ||
电特性 at Ta = 25°C, VM= 5 V，VCC=3.3V
PARAMETER | TEST CONDITIONS | MIN | TYP | MAX |
