触控科技最新推出全球领先的全金属面板触摸按键解决方案-压力按键
全金属面板触摸按键解决方案-压力按键
JM6801
1 内容介绍

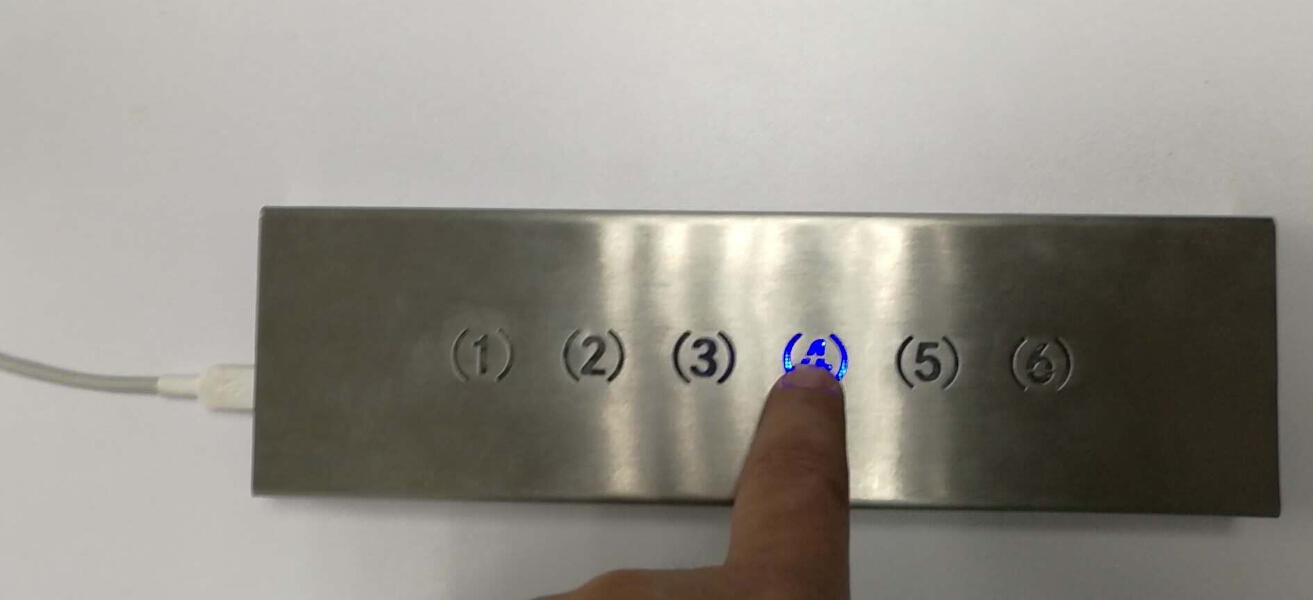

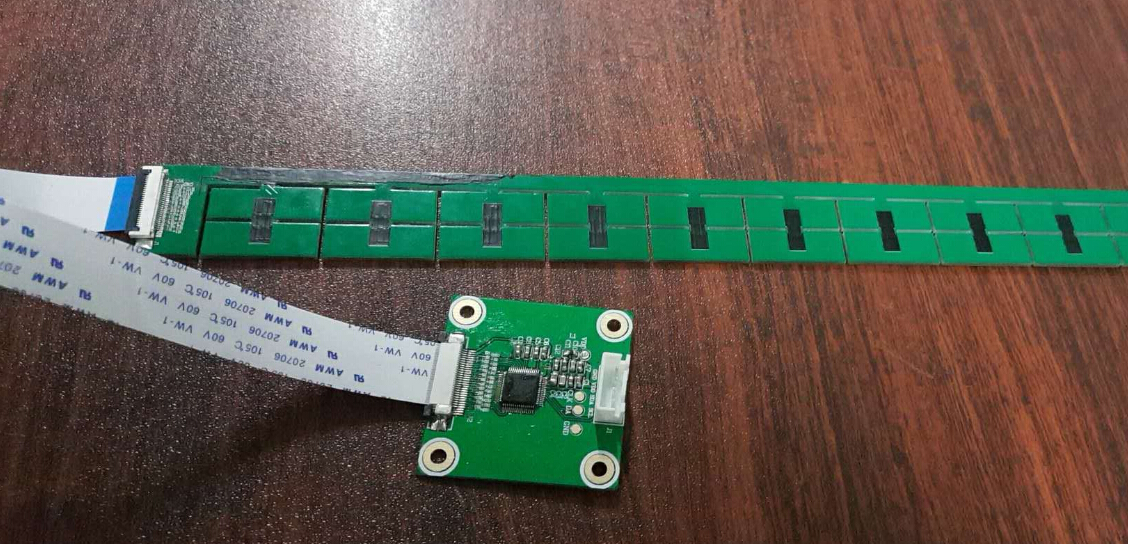

压感按键产品包括两部分：一是基于自主创新的感应材料和力学结构一体的传感器，二是创新的模拟信号处理以及识别算法的信号处理的核心版。两者结合就能做到在各种面板不需开孔的情况下，对相应位置的按键按下与否做出识别。支持金属、塑料、木板等材料为表面的按键实现。
2 工作原理

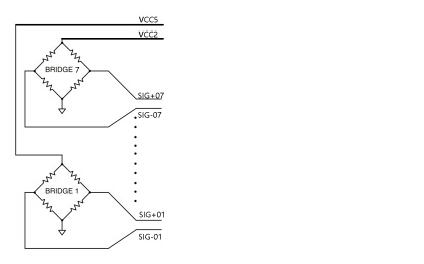

压力感应传感器单元是采用压阻式压力传感器原理的惠斯通桥式结构的传感器。通过采用双面胶粘帖，紧密贴合面板背面的方法，使得传感器与环境紧密连接。当在传感器正面对应位置产生轻微形变时，传感器就能产生对应的信号输出，经过核心板将模拟信
号数字化放大，在经过算法处理，形成按键的数字化信息。
压阻式压力传感器通常是半导体压敏材料。半导体压阻式传感器在受到外力后，自身的几何形状几乎没有什么改变，而是其晶格参数发生改变，影响到禁带宽度。禁带宽度哪怕是非常微小的改变，都会引起载流子密度很大的改变，这最终引起材料的电阻率发生改变。
3 产品连接系统框图

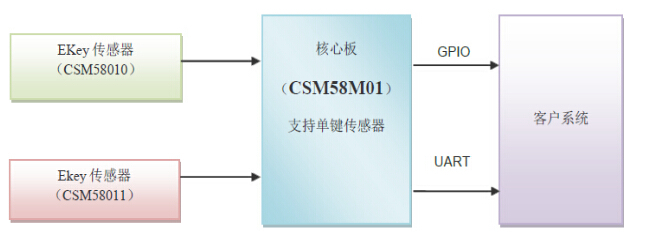

JM6801输入输出连接图
4 传感器
4.1 Ekey 传感器JM6801（1Key）
一、 传感器示意图

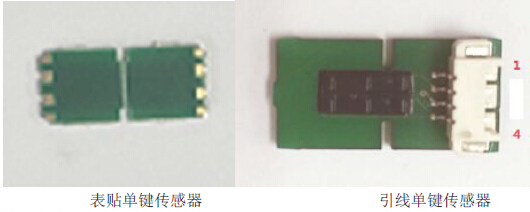

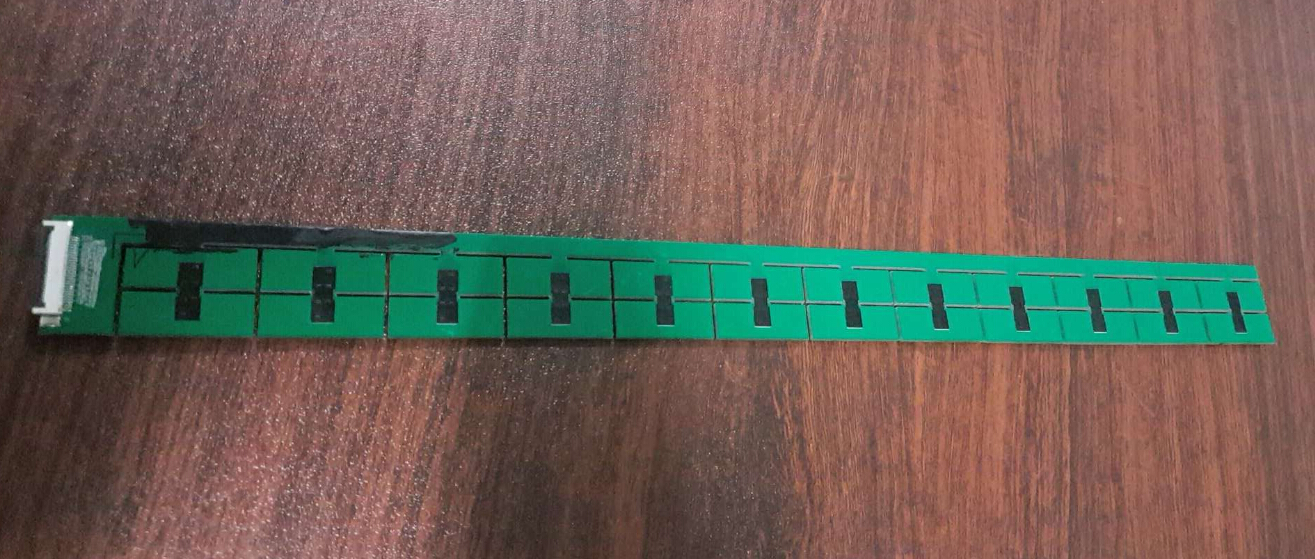

单按键传感器模块，内置单按键传感器来支持快速调试，实现客户样品的制作和功能调试。优点是 可以任意摆放按键模块的位置，灵活方便。下图为可搭配使用的两种不同接口传感器。
