PN8366芯朋微5V/1A充电器应用方案
PN8366概述
电路具有过载保护，过流保护，开环保护，以及VDD过压保护等功能，以提高整个系统的可靠性。待机小于50mW,动态性能好，可满足六级能效，此方案亮点省略RCD元件。
PN8366特性概述：
·单面板设计，双面元器件，尺寸：40.8mm*31mm*15mm(板上高度)；
·输入电压：90~264Vac；
·输出功率：5W(5V1A)；
·待机功耗：<50mW(264V)
·启动时间：<100ms(90V)
·拥有输出短路保护，输出过流保护，输出欠压保护(PCB 端3.1V 以下)，VDD 过压保护，FB 分
压电阻开路短路保护，以及电流检测电阻Rcs 开短路保护，过温保护；
·平均效率：115V 和230V 输入平均效率(PCB 端)满足六级能效73.6％,裕量充足

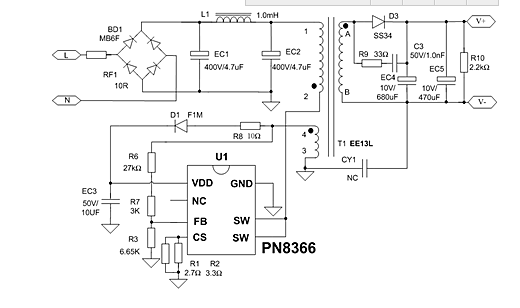

PN8366电源原理图

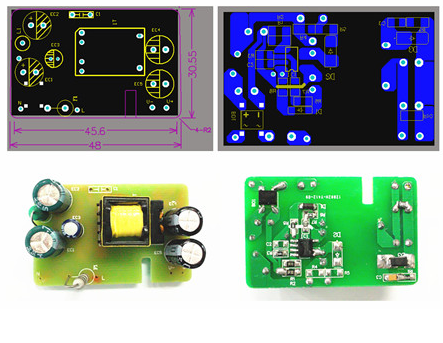

PN8366 PCB及Demo实物图
PN8366 电源介绍
该报告提供了一种基于PN8366 设计输出5V/1A 的开关电源。
该报告包含了原理图，电源输入输出规格，BOM 表和变压器参数以及安规和EMI 测试数据等资料。
以下为该电源的实物图片：
PN8366电路描述
该电路图中R6,R5,R11为反馈分压电阻，通过辅助绕组检测次级的电压，使输出电压维持在5V。
D1，R3 以及R4，C7 组成RCD 箝位电路，用于吸收功率MOS（集成于PN8366 内部）漏源端尖锋电
压。
PN8366 内置高压启动功能，可以在200mS 以内完全启动；
当PN8366 本体温度太高时，其内置的OTP 保护功能会及时动作，关闭IC，以保护整个系统，温度下
降之后再自动重启；
电路具有输出短路保护，输出过流保护，开环保护， VDD 过压保护等功能，以提高整个系统的可靠性；
当反馈脚FB 的分压电阻开路或短路时，系统都会进入保护状态；
当CS 脚短路（或Rcs 短路）时系统会发生保护并进入Latch 状态，以确保系统不会被损坏；
C1，L2，C2 组成π 性滤波，以改善EMI 性能；
5． PCB LAYOUT
PCB 为普通单面板工艺，双面元器件，铜厚1OZ，基材为FR-4。PCB 长40.8mm，宽31mm，厚1mm。
污染等级符合CLASS2。

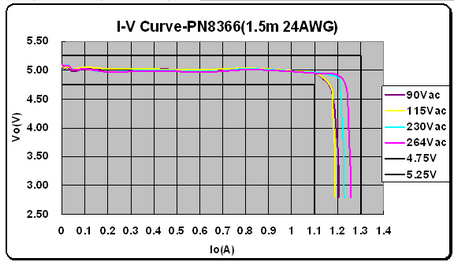

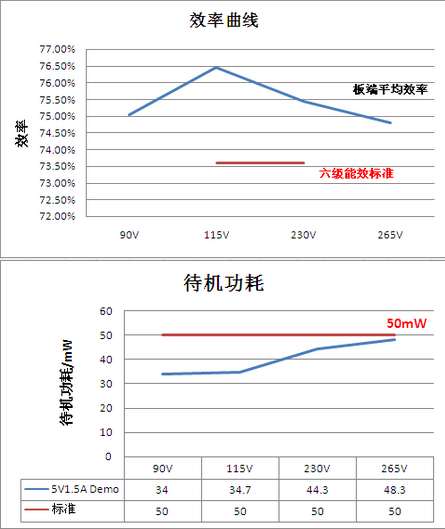

PN8366测试数据
