基于芯朋微PN8368 5V/2.4A充电器方案

时间：2019-01-24 来源：本站点击：2138次

[摘要]PN8368 5V/2.4A充电器电路具有过载保护，过流保护，开环保护，以及VDD过压保护等功能，以提高整个系统的可靠性.待机小于50mW,动态性能好，可满足六级能效。

基于芯朋微PN8368 5V/2.4A充电器方案

概述

电路具有过载保护，过流保护，开环保护，以及VDD过压保护等功能，以提高整个系统的可靠性.待机小于50mW,动态性能好，可满足六级能效。

特征

输入电压：90~265V全电压

输出功率：15W

输出电压：5V

输出电流：3A±3%
效率：85.64%

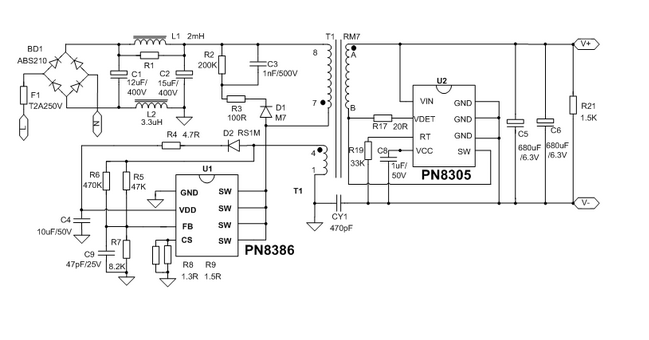

PN8368电源原理图

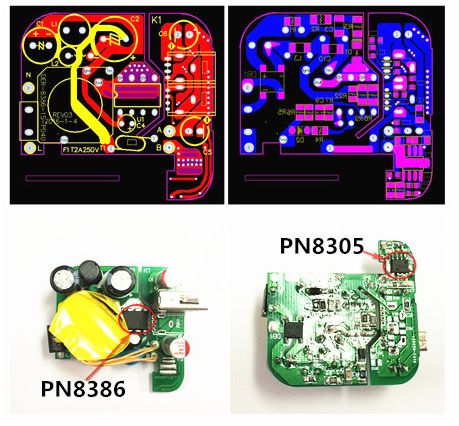

PCB及Demo实物图

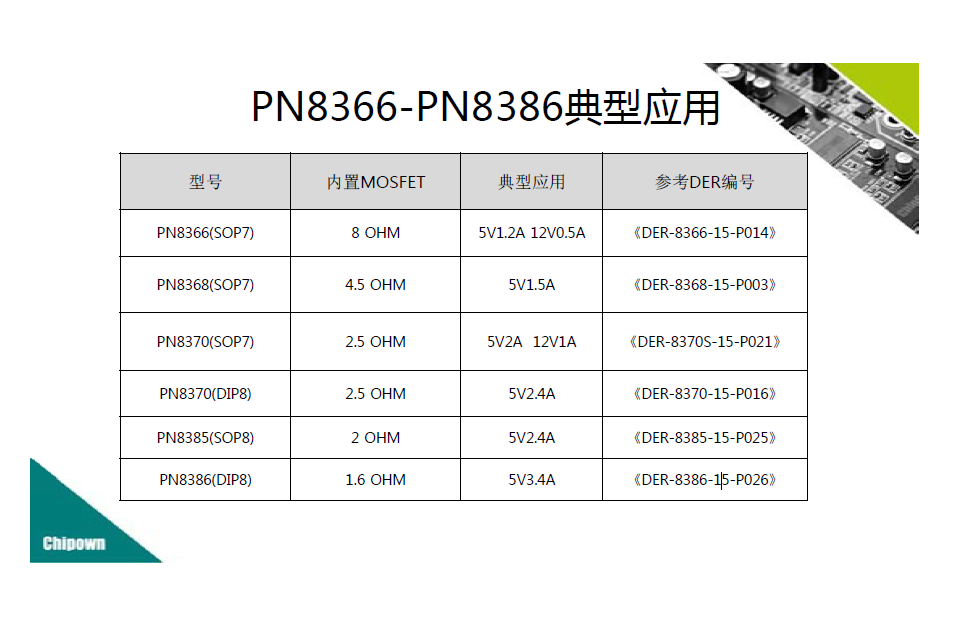

型号内置MOSFET 典型应用参考DER编号
PN8366(SOP7) 8 OHM 5V1.2A 12V0.5A 《DER-8366-15-P014》
PN8368(SOP7) 4.5 OHM 5V1.5A 《DER-8368-15-P003》
PN8370(SOP7) 2.5 OHM 5V2A 12V1A 《DER-8370S-15-P021》
PN8370(DIP8) 2.5 OHM 5V2.4A 《DER-8370-15-P016》
PN8385(SOP8) 2 OHM 5V2.4A 《DER-8385-15-P025》
PN8386(DIP8) 1.6 OHM 5V3.4A 《DER-8386-15-P026》
