基于韩国ADS TS01S(B)的触立停风扇应用(触摸电风扇网罩自停电)
TS01S(B)（单通道差分灵敏度校准电容式触摸传感器）
1.1 General features
1-Channel capacitive touch sensor with differential sensitivity calibration
Low power consumption
Uniformly adjustable sensitivity
Sync function for parallel operation
Three steps sensitivity available without external component
Open-drain digital output
Internal power on reset
Embedded common and normal noise elimination circuit
RoHS compliant SOT-26 package
1.2 Application
Home appliance
Mobile application (PMP, Navigation, MP3 etc)
Membrane switch replacement
Human interface for toys & interactive games
Sealed control panels, keypads
TS01S(B)特性
具有差分灵敏度校准的1通道电容式触摸传感器
低功耗
均匀可调灵敏度
用于并行操作的同步功能
三级灵敏度，无需外部组件
开漏数字输出
内部上电复位
嵌入式常用噪声消除电路
符合RoHS标准的SOT-26封装
TS01S(B)应用
家电
移动应用程序（PMP，导航，MP3等）
薄膜开关更换
人机界面的玩具和互动游戏
密封控制面板，键盘

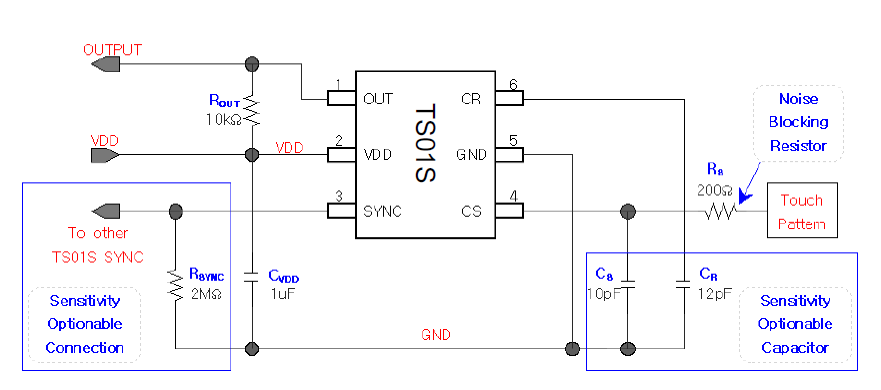

TS01S(B)原理图

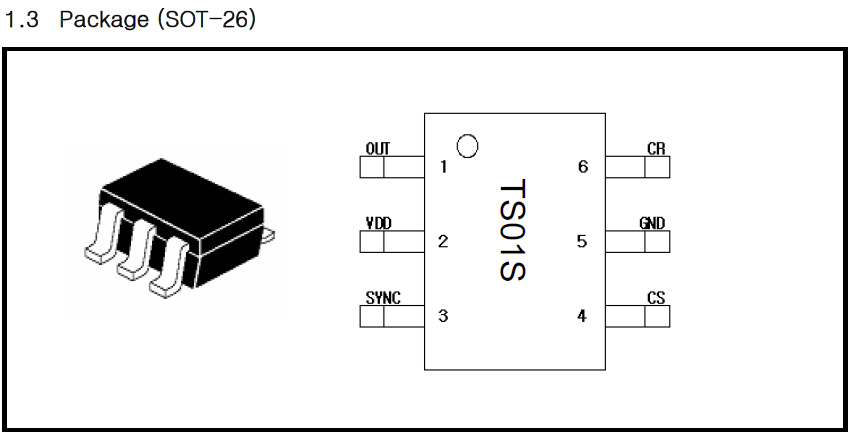

TS01S(B)封装图
接近传感器风扇/触立停风扇应用
1.Application实现
1. 1. 开机电风扇

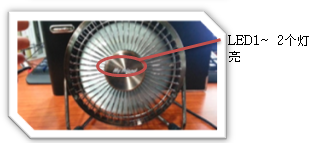

1. 2. 手靠近运转中的电风扇时LED灯亮

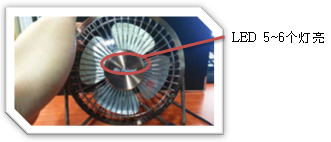

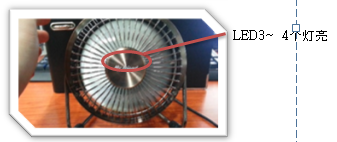

1. 3. 越靠近的时候LED亮灯越多
1. 4. 手接触到电风扇的时候停止电风扇

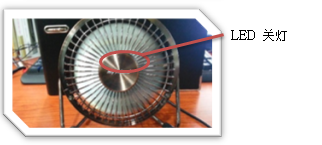

1. 5. 手远离电风扇的时候LED灯灭，风扇动作
2. Application优势
<!--[if ppt]-->●<!--[endif]-->
2. 1. 防止安全事故，不需要用安全网，所以风量更大的效果.
2. 2. 人接触到电风扇的时候停止，使用的更安全
3. Application的特性
特点
8位Turbo 80C51架构
小尺寸
数字输出，I2C接口
接近通道：1〜4通道
低功耗
宽范围电压支持（1.8V〜5.5V）
符合RoHS标准
2.规格
8位Turbo 80C51架构（4个时钟周期/ 1个机器周期）
接近通道：1〜4通道
输出 - DAC，并行，I2C接口支持。
宽范围电压支持（1.8V〜5.5V）
符合RoHS标准
嵌入式常用噪声消除电路
工作温度：5℃〜70℃
储存温度：0℃〜85℃
H.B.M：8KV M.M：500V C.D.M 800V
Demension＆Pin Map - 未解决
灵敏度 - 未结算
案例质量的材料和颜色 - 不安
线束规格 - 不稳定
材料的模具质量 - 不稳定
