芯朋PN8370 12V1A电源适配器方案

时间：2019-02-25 来源：本站点击：4898次

应用范围:适配器

特性概述：

• 输入电压：90~264Vac

• 输出功率：12.0W(Typical)

• 待机功耗：<75mW(满足六级能效要求)

• 具有输出短路保护、输出过流保护、VDD 过压保护、FB 分压电阻开路短路保护、电流侦测电阻Rcs 短路和过温保护等保护功能

• 平均效率：≥83.08%(满足六级能效要求)

1．电源介绍

该报告提供了一种基于PN8370S 设计、12.0V/1.0A 输出、满足六级能效要求的开关电源方案。报告包含了原理图、电源规格明细、元件清单、变压器参数、安规、可靠性及EMI 测试数据等内容。

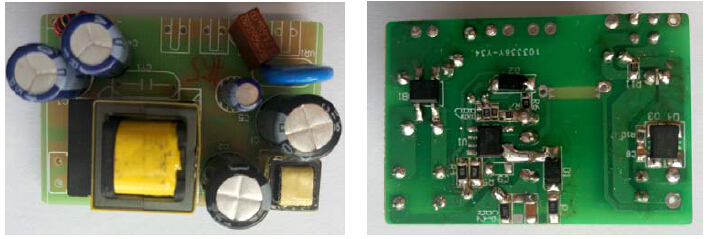

电源外观如下图所示。

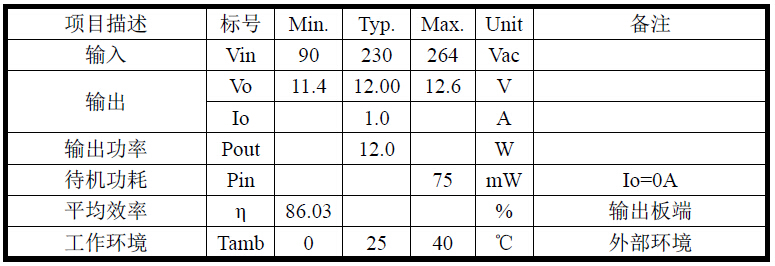

2．电源规格明细

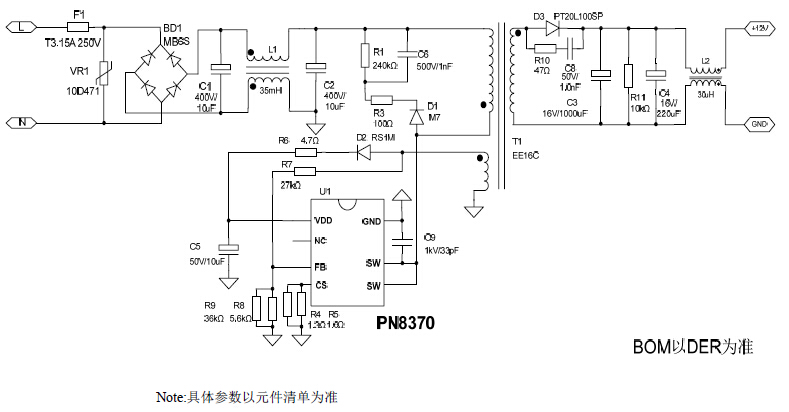

3．电源原理图

4．电路描述

该电路原理图中R7、R8和R9为反馈分压电阻。

D1、R1、R3 和C6 组成RCD 箝位电路，用于吸收PN8370S 内部集成的功率MOSFET 漏源端尖峰电压，可视情况予以减轻。

PN8370S 内置高压启动模块，可以在200ms 内完全启动。

PN8370S 本体温度过高时，其内置的OTP 保护模块会及时动作、关闭IC、进而保护整个系统，当温度下降之后再自动重启。

具有输出短路保护、输出过流保护、开环保护及VDD 过压保护等功能，以提高整个系统的可靠性。

连接到反馈脚FB 的分压电阻开路或短路时，系统都会进入保护状态。

CS 脚/Rcs 对地短路时，系统会发生保护并进入Latch 状态，以确保系统不会被损坏。

C1、L1 和C2 组成π 型滤波，以改善EMI 性能。

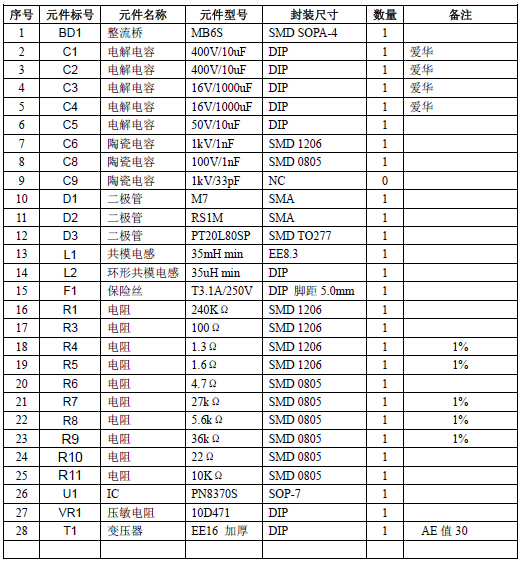

5．元件清单

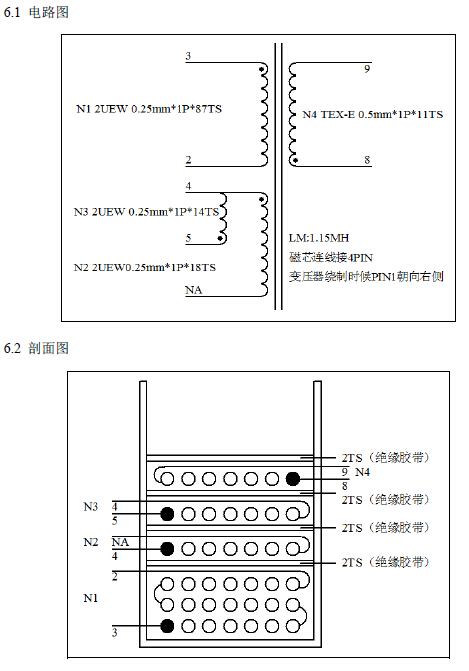

6．变压器参数
