具有很宽输入电压范围的 DC/DC 转换器 RT6204 及其在应用设计中的一些要点
2015年的时候，无线充电还是一个很有热度的概念，立锜的符合 WPC Qi规范的无线充电接收端IC RT1650也横空出世，并在一些国际大厂获得应用。我在那时曾经写过几篇文章来对此进行介绍，你只需要回复“RT1650”即可回顾它们。如今时过境迁，立锜在无线充电领域又有什么进展呢？今天就来给大家说一说。
现今的无线充电技术主要有两种实现方式：磁感应和磁谐振。
磁感应方式在使用时要求发送端和接收端的磁线圈要紧密贴合对准，转换效率相对较高，但位置上的灵活性就会低一点。如果将发射端的线圈增加为多个或是使其能够自由移动，使用上的方便性就会高一点，但成本也会相应地提高，这些工作都是在发射端做的，作为接收端的器件与此是没有什么关系的。我自己在玩 RT1650 的时候，立锜还没有自己的发射端产品，所以我用的发射器都是从市场上采购来的，而且还体验了各种不同的设计，以便对它们有一个比较深的认识。这种状况现在已经得到改变，因为立锜自己的发射端产品已经做得不错了，前几日有一个做马达驱动应用的同事给我送来一块 EVB，让我体验到了本公司产品的魅力，下图就是它放在我桌面上的样子，照片是当时用手机拍的：

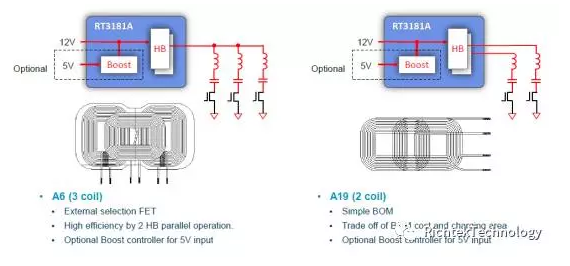

图片当中的黑色芯片是 RT3181A，是符合 WPC Qi 规范的通用型全集成发射端芯片。根据不同的需要，它可以被配置成单线圈、多线圈等模式，可以支持 WPC 所定义的 A5、A6、A11、A19等应用形式。
记性好的读者大概还能记得 RT1650 是能以业界最高的效率提供最高 5V1.5A共 7.5W 的输出功率的，而它现在的后续产品已有 RT1652 和 RT1653，它们的输出功率扩展到了 2.5W 和 15W，输出电压则在 3V~12V之间可调，既能满足小型低功率应用的需求，又能满足中功率应用的需求，甚至可以直接完成电池充电工作，无须再用电池充电 IC。

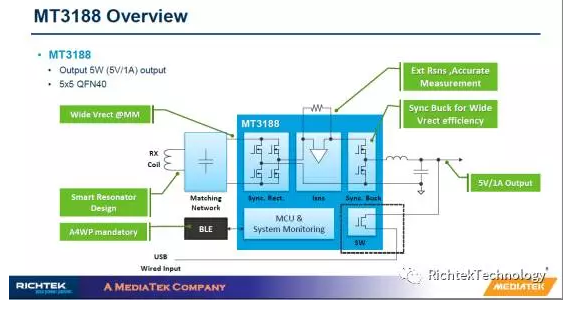

一款移动产品用上磁感应式供电技术以后会给其使用者带来巨大的方便，走到任何地方，只要那里有同一规格的发射端，而且没有其他终端占用，直接对准放上去就可以开始充电了。这段话再改一改，作为各种已经采用感应式充电技术的移动终端的广告来使用是没问题的，但那也仅仅是广告而已，敏感的读者可以从中找到很多限定词：同一规格，没有其他，对准。要求同一规格是因为兼容性的问题，与 WPC 相似的磁感应技术还有 PMA 标准，它们型式相同但互不兼容，当初的 RT1650 是通过自生的软件设计来兼容二者的。业界实现无线供电的方法还有 A4WP 的磁共振技术，对它来说“没有其他终端占用”的要求是不存在的，因为它容许同一个发射器对多终端同时供电。磁共振技术也没有对准的要求，在一定空间内的设备可以随意放置，通讯信号和能量信号可以自己找到它该去的地方。要把这么多东西容纳在一起，你只能采用将多种模式共融为一体的方案，而 MT3188、RT3180就是这样的东西，而且在它们的前面并无领先者存在，只好自己做了领先者。下图来自一份演讲稿，你可以把它当作是对MT3188的鸟瞰：
使用这种多模式的器件需要特殊设计的接收电路：

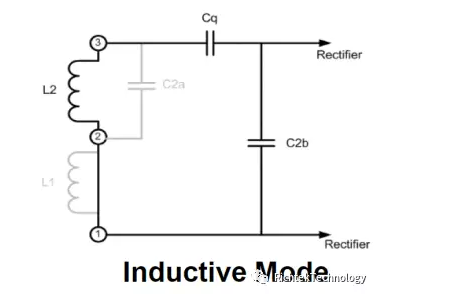

当工作在磁感应模式下时，这个电路等效成下图，是串联谐振的电路形式。

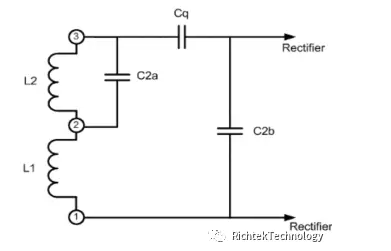

当它工作在磁共振模式下时，又等效成这样：

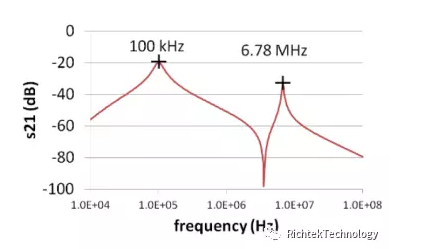

仍然是串联谐振的，只是频率变了。合成起来以后看就比较清楚啦，它具有如下的频率特性：

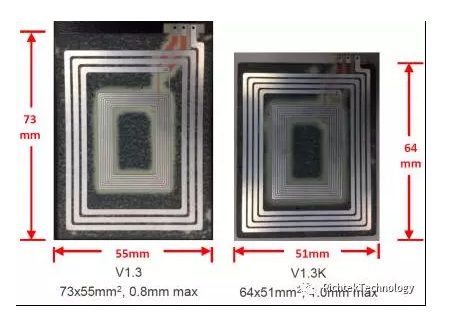

有经验的读者看到这幅图就会知道功率传输的调节原理，这里就不多说了。下面的图形是线圈做出来以后的样子，这个设计是有专利保护的，要用的时候别忘了与我们接洽：

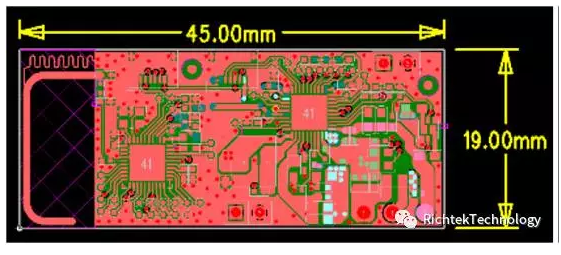

与之配合的接收电路板是下图这样的，它当然只是一个演示用的设计，工程中的实际应用多半不会这么规则。

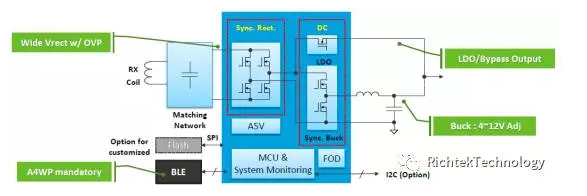

只说MT3188似乎不够，再来看看RT3180的电路结构图吧：
