特性

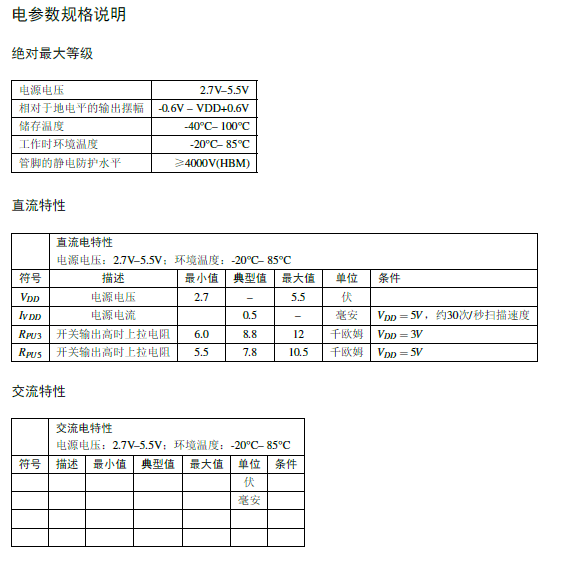

u 宽电压工作范围：2.7V–5.5V
u 1对1直接映射输出
u 触摸电容检测范围：5pf–50pF
u 优秀的检测性能，支持最大10mm玻璃
或5mm塑料覆盖物
u 优秀的抗干扰能力，稳定通过EFT4KV，
CS及RF干扰测试
应用方向
u 小家电，白色家电和消费类电子产品中的
按钮替换
功能描述
CSS106AE/CSS106TE具有6个电容检测通
道，和相应的6个开关输出。CSS106AE开关缺
省输出内部上拉高电平，CSS106TE开关缺省输
出高阻态。开关缺省输出内部上拉高电平。当手
指或其他导体覆盖在按钮检测范围上时，相对应
的开关输出低电平标示“按钮”被摁下。由于内
部已经做了防抖动处理，用户不必再在主控端处
理它。这种直接映射的方式提供了如下便利性，
即用户不用改变任何代码就可以直接在现有的系
统中方便地替换机械按钮。不使用的电容通道必
须接地以避免噪声。
CSS106AE/CSS106TE可使用滤波电容
进行8级灵敏度设置， 1.5nF(0， 最高灵敏
度)， 2.2nF(1)， 3.3nF(2)， 4.7nF(3)， 6.8nF(4)，
10nF(5)，15nF(6)，22nF(7，最低灵敏度)

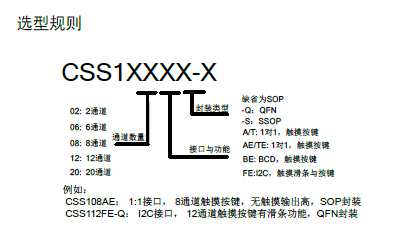

封装类型

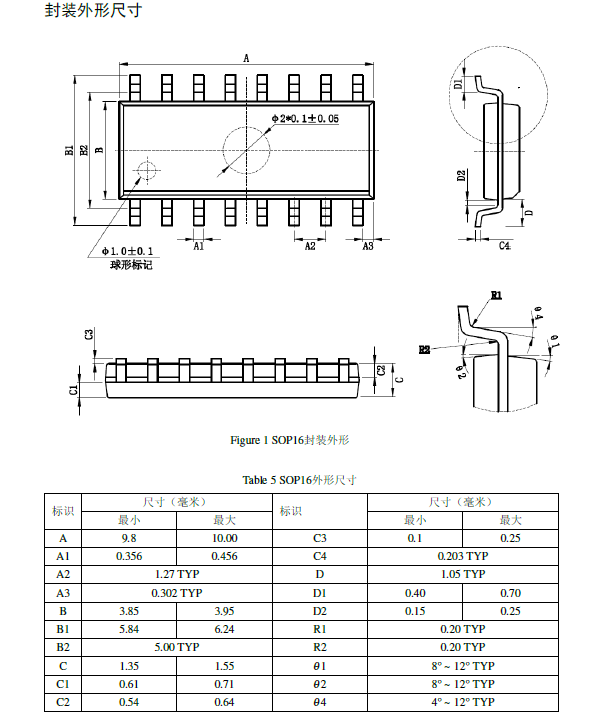

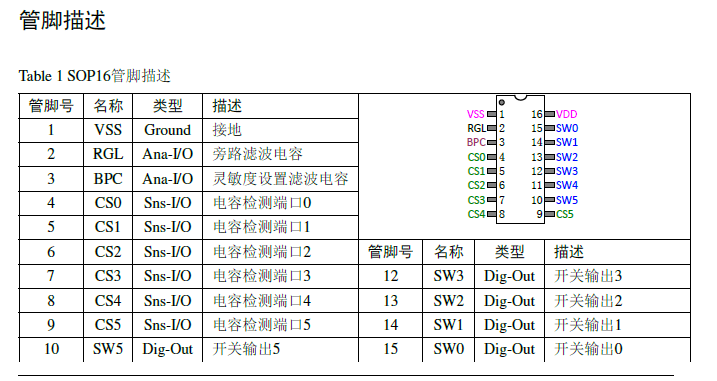

CSS106AE，CSS106TE：16-Pin SOP

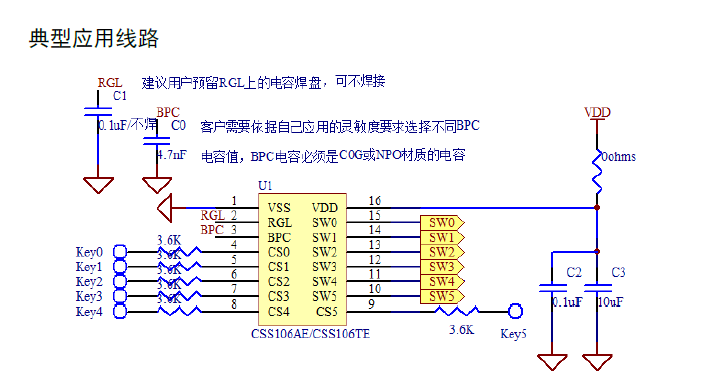

PCB设计规范
对于典型的双层板
u 电容感应端子与芯片引腿之间串联一
个3Kohms到4Kohms之间的滤波电阻可以
有效的抵抗EFT4KV与RF干扰
u 顶层用来放置电容感应端子，如不使用的
电容通道必须接地以避免噪声。
u 底层用来放置CSS106AE/CSS106TE、其他
元件和布线
u 将CSS106AE/CSS106TE放在感应端子中央
以便于使得它们之间的距离最小且均匀，
这样寄生电容也是均匀的
u 使走线长度保持尽可能的短，并且控制走
线的宽度，使寄生电容最小，从而得到最
大的动态响应
u 不要在不相关的电容感应端子下走线
u 不要让感应端子走线靠近其它信号线，最
好使用地线保护触摸按钮走线。如这个
走线要求实在无法完成，那么对于并行走
线的信号线之间至少要保持5倍线宽间距，
且并行走线的长度不能超过走线总长度
的30%。
u 期望按钮的感应端子形状是圆形或方形
u 灵敏度设置滤波电容必须使用至
少10%精度的NPO/C0G材质电容，可选
的电容值为1.5nF(0， 最高灵敏度)，
2.2nF(1)， 3.3nF(2)， 4.7nF(3)， 6.8nF(4)，
10nF(5)，15nF(6)，22nF(7，最低灵敏度)
u 更多详细PCB应用参考设计请参考“海栎
创电容触摸芯片应用参考设计”文档

奥伟斯科技是海栎创触摸按键IC正式代理商,可提供原厂技术支持,奥伟斯科技是原厂授权品质保证,价格优势保证!

Hynitron触摸IC代理
Hynitron触摸按键IC代理
海栎创触摸IC代理
海栎创触摸按键IC代理

CSM212/CSM216/CSM224介绍:内置电容触摸检测功能的MCU芯片
产品特性：
–操作电压: 2.7v~5.5v
–单周期RISC8051 –8KB程序空间，支持数据EEPROM功能（100K次写）
–24GPIO，每一GPIO皆可配置为电容检测或通用IO功能 –支持硬件SPI，I2C，UART通讯接口
–4个可配置8位Timer/Counter(可组合成2个16bit timer或1个32bit timer)
一个4通道100KSPS 8位精度ADC
–待机功耗<10uA
–集成25.6Mhz ( 2.5%)、32Khz(10%)时钟
–两个可配置比较器

CSS106AE具有6个电容检测通道，和相应的6个开关输出。开关缺省输出上拉高电平。当手指或其他导体覆盖在按钮检测范围上时，相对应的开关输出低电平标示“按钮”被摁下。由于内部已经做了防抖动处理，用户不必再在主控端处理它。这种直接映射的方式提供了如下便利性，即用户不用改变任何代码就可以直接在现有的系统中方便地替换机械按钮。不使用的电容通道必须接地以避免噪声。

CSS108BE具有8个电容检测通道。当手指或导体覆盖在按钮检测范围上时，相对应的BCD格式通道号将通过BCD数据位（D2~D0）输出。当多个按钮被触摸时，触摸最强的通道号将被输出。不使用的电容通道必须接地以避免噪声。

CSS120DE具有20个电容检测通道，并使用I2C做为通讯接口。必要的用户设置参数以及电容检测结果可以由I2C通道在CSS120DE和主控制器之间传输。每一电容检测通道可以被独立地打开或关闭。没有被用到的电容检测通道在PCB上应当接地。当一个电容按钮检测到有触摸或触摸离开时，CSS120D将会在IRQ#管脚上产生一个低有效中断，此中断只能被用户清除。通道的开关由一个3字节的ChannelEN寄存器控制。主控制器可以通过I2C接口读出电容按钮的开/关信息(它储存在3字节寄存器ButtonON中)。
