WTC6212BSI,12通道电容式触摸感应IC,12个按键通过BCD编码输出键值，单键操作模式（一次操作一个按键），电容调节灵敏度， SSOP24A和SOP24两种封装。用于家电产品控制板，通讯设备，娱乐产品，工业控制，安防产品等。WTC6212BSI-L 有休眠模式，可用于电池供电的产品，如电子秤等。WTC6212BSI能够在恶劣环境下长期稳定地工作，在强干扰和温湿度波动范围巨大的环境下无误动作，优异的稳定性保证了产品的售后无忧，性能表现的一致性保证产品高效生产。

型号区分: WTC6212BSI(W)为标准版；WTC6212BSI(W)-L 为有休眠模式的低功耗版

按键数量: 4－12个按键

技术机理: 电容数字转换技术

按键反应模式: 单键反应，一次只能操作一个按键

按键感应盘大小: 最小3mm×3mm , 最大30mm×30mm, 根据实际需要和面板厚度而定

按键感应盘间距: 最小间距0.5mm,根据实际需要而定

按键感应盘形状: 任意形状多边形,圆形或椭圆形,中间可留孔或镂空

按键感应盘材料: PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等

对PCB的要求: 单面PCB板, 双面PCB

面板材质: 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度: 0~20mm

按键灵敏度调节方式: 改变基准电容CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间: 小于100ms

防水性能: 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能: 能有效抑制GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰。

工作电压范围: WTC6212BSI(W)：3.3V-5.5V；WTC6212BSI(W)-L:2.2V-5.5V

工作温度范围: －40℃－+85℃

数据传输接口: BCD 接口(8421码)

储存温度范围: －50℃－+125℃

芯片封装形式: SSOP24(150MIL) ,SOP24(300MIL)

典型应用: 各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设备,体育设备,玩具等.

引脚图：

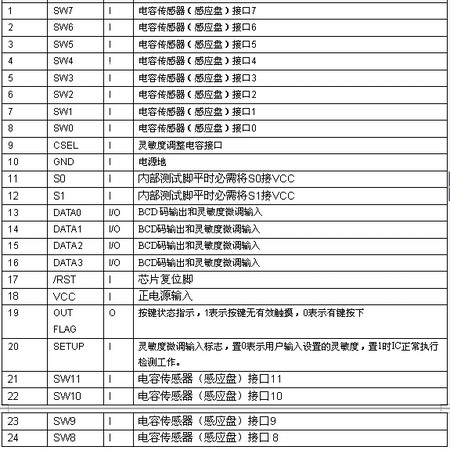

引脚定义：

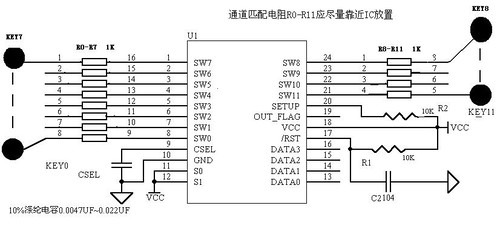

工作电路图：

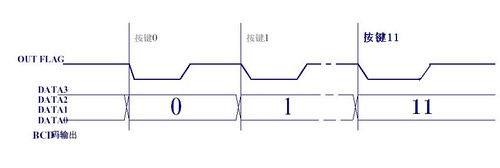

输出信号：

成功应用案例：

1，电磁炉

2，电暖器

3，安防门口机

4，工业控制

5，通讯设备
