AP2961A车载充电器5V/2.4A方案-芯朋微代理

时间：2019-03-15 来源：本站点击：1111次

AP2961A概述

本文档是基于AP2961A 车载充电器5V/2.4A 的参考设计方案，包括电气规格，原理图，BOM，

PCB Layout，电感规格和典型电性能测试数据。有关AP2961A 的详尽的参数规格，请参考

AP2961A 的Datasheet。AP2961A 关键性能如下：

1 可承受高达45V 的冲击电压，适合车载环境

2 宽广的工作电压范围7V - 40V

3 输出线材压降补偿（Cable Voltage Drop Compensation），适合长线材应用

4 输出电流可设定，满足1.0A, 1.5A，2.1A，2.4A 和3A 典型应用

5 外围无电流检测电阻，实现高精度恒压恒流功能

6 高达90%的峰值效率

7 低于100mW 的待机功率

8 输出过流，短路保护

9 输出过压，OTP 保护

10 125KHz 工作频率，优异EMI 特性

11 SO8-EP 封装，便于散热，提升带载能力

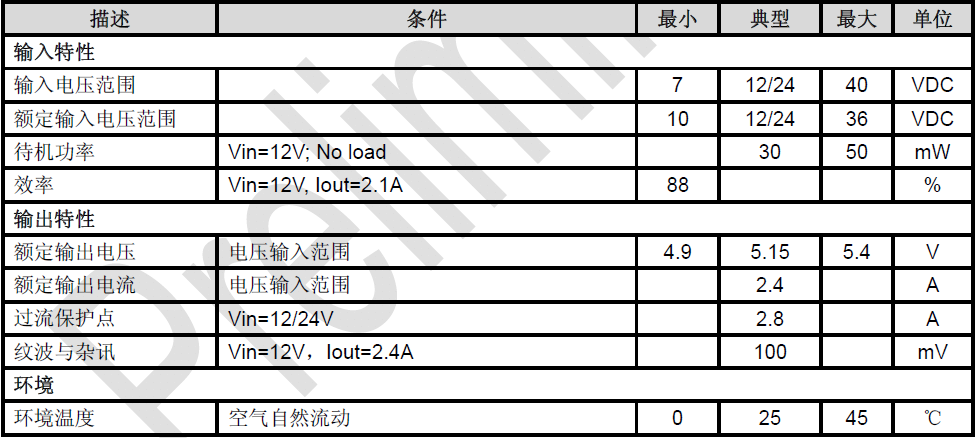

AP2961A车载充电器5V/2.4A方案-芯朋微代理 AP2961A电气规格

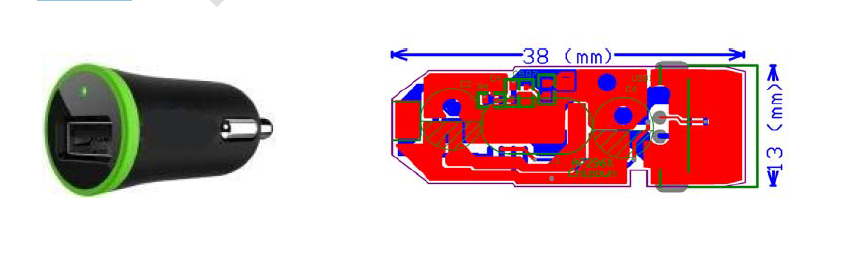

AP2961A车载充电器5V/2.4A方案-芯朋微代理 AP2961A产品图

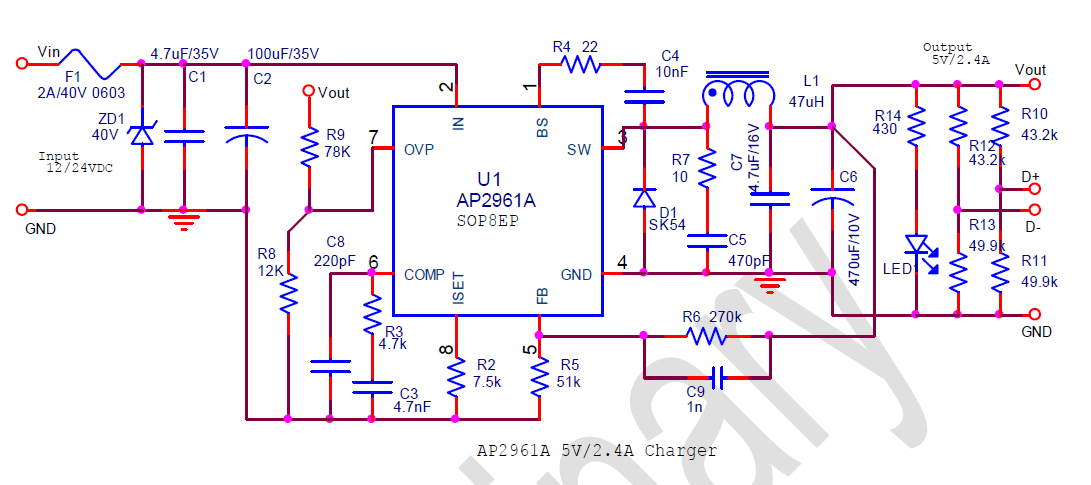

AP2961A车载充电器5V/2.4A方案-芯朋微代理 AP2961A原理图
