基于TOP267EG具有热折返特性、无风扇、高压输入的反激式充电器

时间：2019-03-18 来源：本站点击：2216次

[摘要]基于TOP267EG具有热折返特性、无风扇、高压输入的反激式充电器

基于TOP267EG具有热折返特性、无风扇、高压输入的反激式充电器

TOP267EG代理 POWER代理 Power Integrations代理 PI代理

Power Integrations针对电动工具应用中的离线电源转换推出了一系列高度集成的高压IC。方案包括反激式、双管正激和LLC拓扑结构，输出功率从5 W到586 W不等。每个器件都将高压MOSFET、控制器和��护电路集成到同一个可散热封装内。精确恒流(CC)控制可确保设计的可靠性，使其满足电动工具电池充电器应用的要求。

TOP267EG摘要和功能
低功率反激式设计，元件数量少
180 VAC至264 VAC通用输入（无PFC）
66 kHz操作，高效率
高满载效率（230 V时90％）
宽输出范围59 V，1.5 V
热折返使无风扇运行

TOP267EG介绍

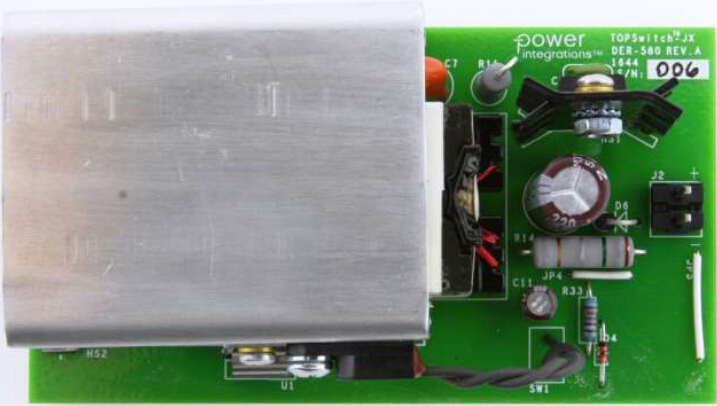

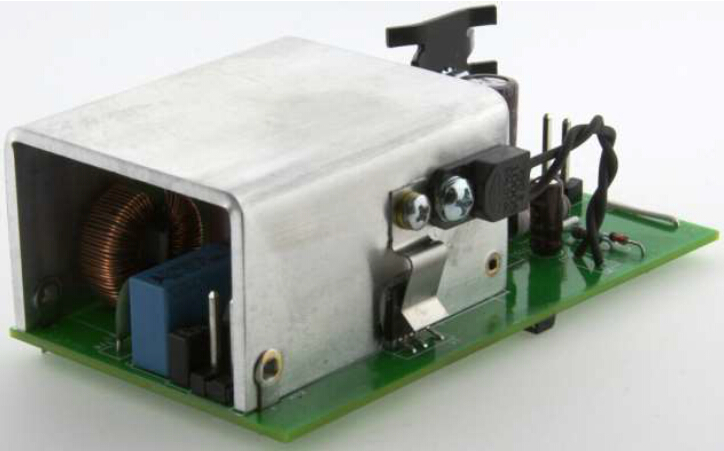

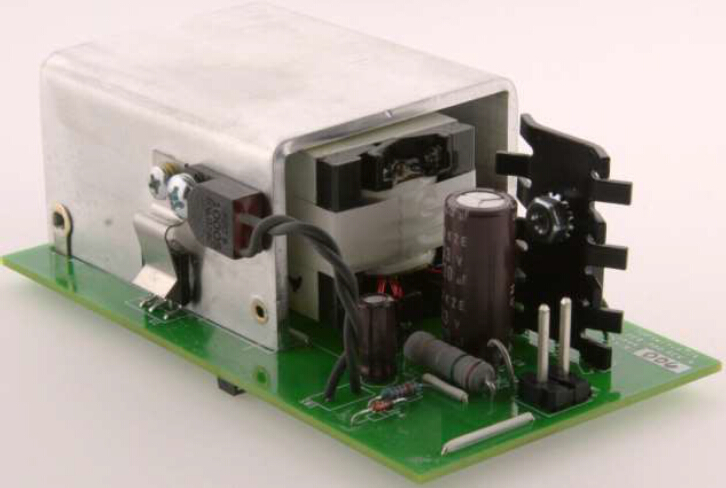

本工程报告介绍了59 V（标称），118 W反激参考设计电源工作在180 VAC至264 VAC。设计电源输出具有用于电池充电器的恒定电压/恒定电流特性应用程序。充电电路针对铅酸电池进行了优化。充电时电流低于0.5A，输出电压开关形成59 V充电电压至a浮充电压为56 V，以维持电池充电而不会过充电。这是一个标准
特性用于铅酸蓄电池充电器。

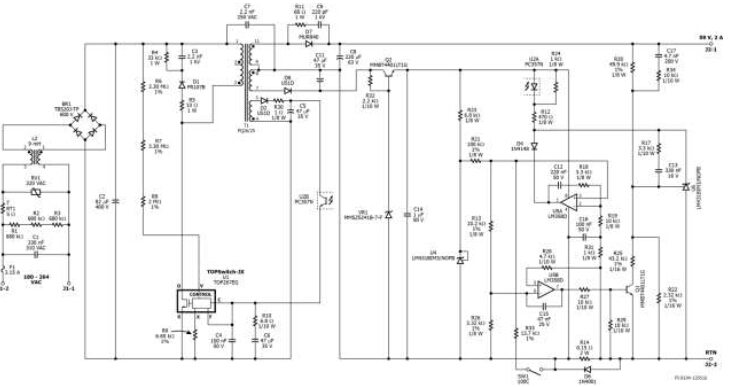

该设计基于没有PFC输入级的TOP267EG。它设计用于操作无风扇，热开关降低高温下的电流限制
（热折返），以在不减少输出电流的情况下实现连续充电热关断。
