特性

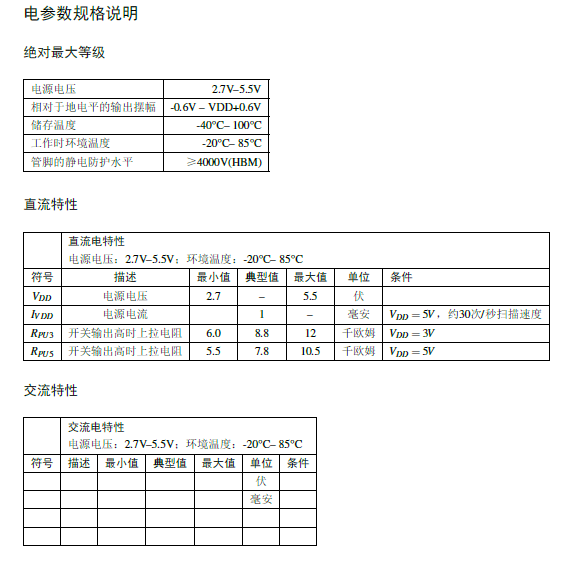

u 宽电压工作范围：2.7V–5.5V
u 1对1直接映射输出
u 触摸电容检测范围：5pf–50pF
u 优秀的检测性能，支持最大10mm玻璃
或5mm塑料覆盖物
u 优秀的抗干扰能力，稳定通过EFT4KV，
CS及RF干扰测试
应用方向
u 小家电，白色家电和消费类电子产品中的
按钮替换
功能描述

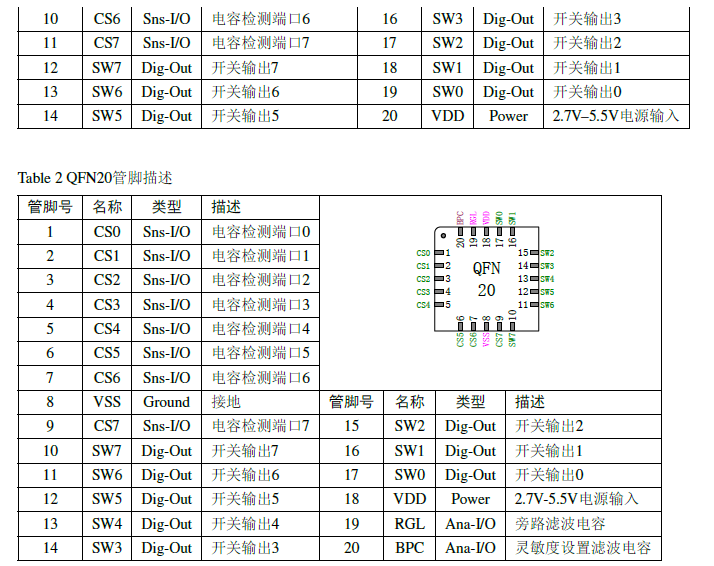

CSS108AE/CSS108TE具有8个电容检测通
道，和相应的8个开关输出。CSS108AE开关缺
省输出内部上拉高电平，CSS108TE开关缺省输
出高阻态。开关缺省输出内部上拉高电平。当手
指或其他导体覆盖在按钮检测范围上时，相对应
的开关输出低电平标示“按钮”被摁下。由于内
部已经做了防抖动处理，用户不必再在主控端处
理它。这种直接映射的方式提供了如下便利性，
即用户不用改变任何代码就可以直接在现有的系
统中方便地替换机械按钮。不使用的电容通道必
须接地以避免噪声。
CSS108AE/CSS108TE可使用滤波电容
进行8级灵敏度设置， 1.5nF(0， 最高灵敏
度)， 2.2nF(1)， 3.3nF(2)， 4.7nF(3)， 6.8nF(4)，
10nF(5)，15nF(6)，22nF(7，最低灵敏度)

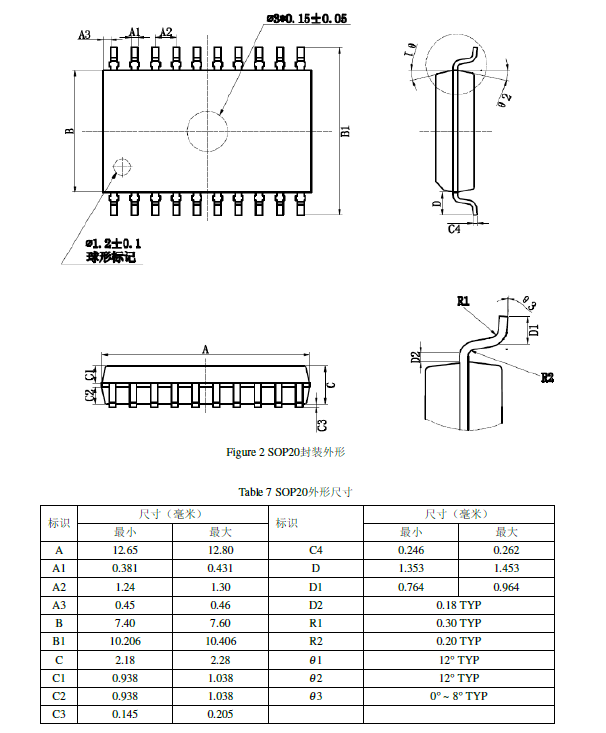

封装类型
CSS108AE，CSS108TE：20-Pin SOP
CSS108AE-S，CSS108TE-S：20-Pin SSOP
CSS108AE-Q，CSS108TE-Q：20-Pin QFN

PCB设计规范
对于典型的双层板

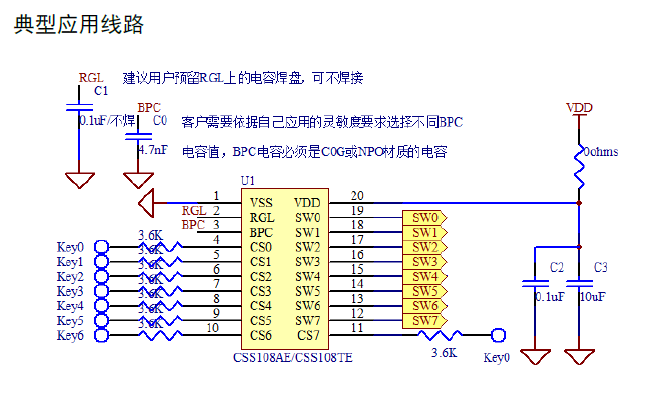

u 电容感应端子与芯片引腿之间串联一
个3Kohms到4Kohms之间的滤波电阻可以
有效的抵抗EFT4KV与RF干扰
u 顶层用来放置电容感应端子，如不使用的
电容通道必须接地以避免噪声。
u 底层用来放置CSS108AE/CSS108TE、其他
元件和布线
u 将CSS108AE/CSS108TE放在感应端子中央
以便于使得它们之间的距离最小且均匀，
这样寄生电容也是均匀的
u 使走线长度保持尽可能的短，并且控制走
线的宽度，使寄生电容最小，从而得到最
大的动态响应
u 不要在不相关的电容感应端子下走线
u 不要让感应端子走线靠近其它信号线，最
好使用地线保护触摸按钮走线。如这个
走线要求实在无法完成，那么对于并行走
线的信号线之间至少要保持5倍线宽间距，
且并行走线的长度不能超过走线总长度
的30%。
u 期望按钮的感应端子形状是圆形或方形
u 灵敏度设置滤波电容必须使用至
少10%精度的NPO/C0G材质电容，可选
的电容值为1.5nF(0， 最高灵敏度)，
2.2nF(1)， 3.3nF(2)， 4.7nF(3)， 6.8nF(4)，
10nF(5)，15nF(6)，22nF(7，最低灵敏度)
u 更多详细PCB应用参考设计请参考“海栎
创电容触摸芯片应用参考设计”文档
