CBM60xx 系列芯片是芯邦科技推出的一款高性价比触控按键芯片，具有灵敏度
调整方便、环境自校准、应用便捷等优点；满足家电、工业应用规格要求，可为用
户在不同的应用环境中提供更可靠的性能。

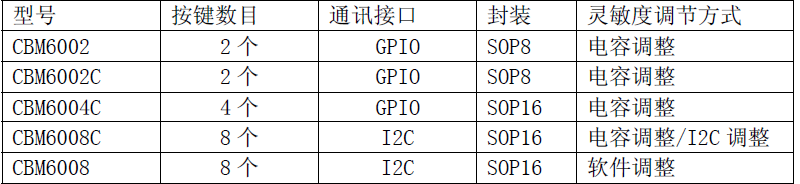

CBM60xx 系列芯片主要包括CBM6002，CBM6004C，CBM6008,如下列表所示：

产品特色
 芯片sensor 电容检测范围1pF～40pF
 触键灵敏度可通过外部校准电容灵活调整
 支持I2C Slave 标准通讯接口或GPIO 通讯接口
 支持2 种工作模式Normal/Idle，最低工作电流500uA
 面板溅水、溢水时触摸按键无异常反应，且能正常工作
 最大支持15mm 厚度的面板（与面板材料有关）
 Sensor 灵敏度自动校准功能，确保触摸按键灵敏度一致性
 优良的抗电磁干扰能力
 温度、湿度环境变化自适应调整
 EFT（4KV）、ESD（12KV）
典型应用
 各种小家电设备
 灯具开关控制
 安防设备
 工业智能控制仪器仪表
 卫浴设备
 音视频设备

工作电压
 2.9V 到5.5V
工作温度
 -40℃ 到+ 85℃

介绍

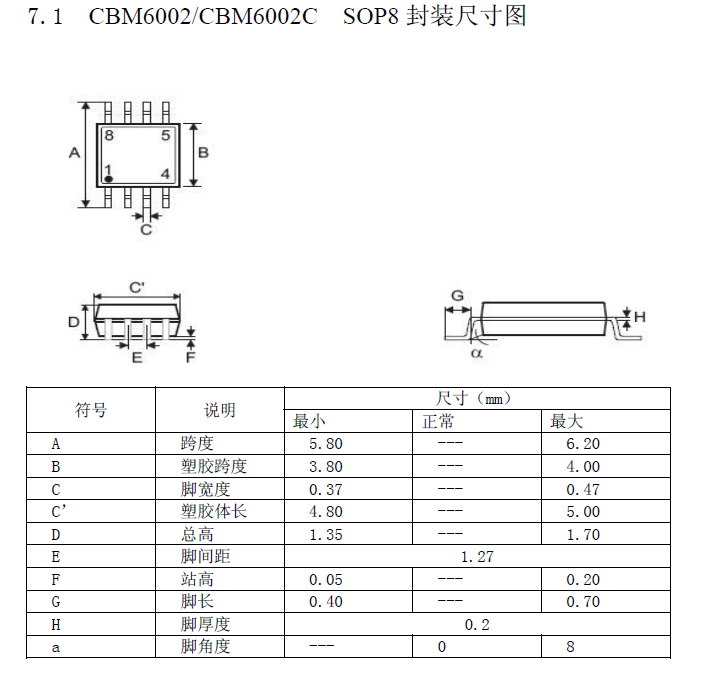

CBM60XX 系列芯片包括CBM6002、CBM6002C、CBM6004C、CBM6008C、CBM6008。
其中CBM6002、CBM6002C、CBM6004C、CBM6008C 无需烧录程序，通过外部校准电容
或I2C 命令调节灵敏度。而CBM6008 支持软件调节灵敏度。CBM6008C、CBM6008 采
用I2C 标准接口；CBM6002、CBM6002C、CBM6004C 采用GPIO 通讯接口，即一个按键
对应一个GPIO 输出。电容式触摸传感器可直接制作在PCB 板上，外围器件少，系统
总成本优于传统按键方案。

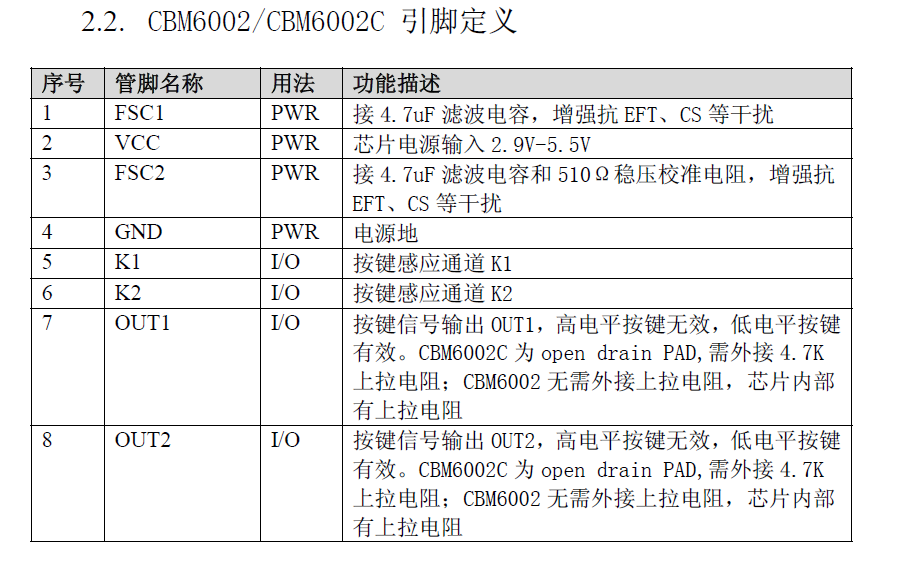

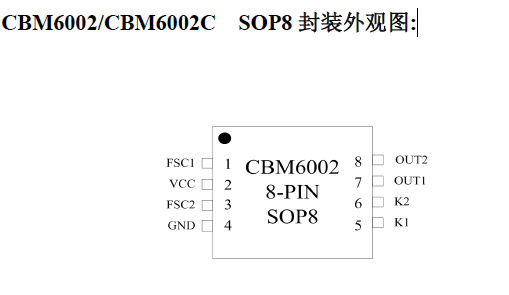

注意：
I: 输入管脚

O: 输出管脚
I/O: 输入输出管脚
PWR: 电源
NC： 未连接

功能性能描述
3.1. 按键检测
在使用CBM60xx 时，当手指靠近触摸感应盘时，该按键输入口的对地电容量会
发生微小变化，当该值达到芯片的触发门槛时，判断为有按键动作，当该电容变化
量被持续检测到超过40ms，芯片认为按键有效，对应的输出端口会输出按键信息;
当手指移开后，如果持续检测到非有效信号超过50ms，认为按键无效，无按键信息
输出。
按键检测最多支持同时有三个按键触发，当超过3 个按键动作时，芯片将会输
出无按键信息，并且超过6 秒钟芯片会自校准。

3.2. 灵敏度调节
在使用CBM60xx 时，灵敏度通过外部电容调整，电容值越大灵敏度越低，电容
值越小灵敏度越高。调节电容的选取范围为5pF-30pF，允许偏差≤5%，材质为
X7R/NPO。参考如下：

在实际调试时可根据灵敏度情况逐次调整电容的大小，以达到最佳效果。
在使用CBM6008C 时，客户还可以选择使用I2C 命令调整按键灵敏度，详见
4.3.5， 4.3.6 说明。CBM6008 支持软件调整灵敏度。
3.3. 抗干扰性能
CBM60xx 内部集成了CISC 处理器，采用独立的电容传感器输入通道检测触摸感
应盘上的电容变化，通过高效的数据处理算法来保障识别手指的有效触摸，能够有
效抵抗高低频噪音干扰和射频信号干扰、可以轻松对抗对讲机、GSM 手机在内的大
部分射频信号对触键的干扰。
3.4. 防水性能
CBM60xx 具有自适应跟踪机制，当有水膜时可自适应调整按键的灵敏度，不会误
触发，不影响正常使用，能够在溢水、溅水的面板环境下正常稳定工作。

3.5. 上电复位
当CBM60xx 上电复位后，触控芯片首先需要进行初始化，包括MCU 和模拟参数
初始化，环境校准。在设备初始化完成之前，CBM60xx 将不会反馈按键信息。CBM60xx
上电初始化时间最大为300ms，在初始化完成后即可响应有效的按键信息。
3.6. IDLE 模式
CBM60XX 中一项关键特性就是能够提供IDLE 模式用于节省电源消耗。在触控系
统中，当芯片上电15 秒内无按键动作，芯片将自动进入低功耗模式，当有手触摸时
会自动唤醒，全速运行。

5.2 硬件设计注意事项

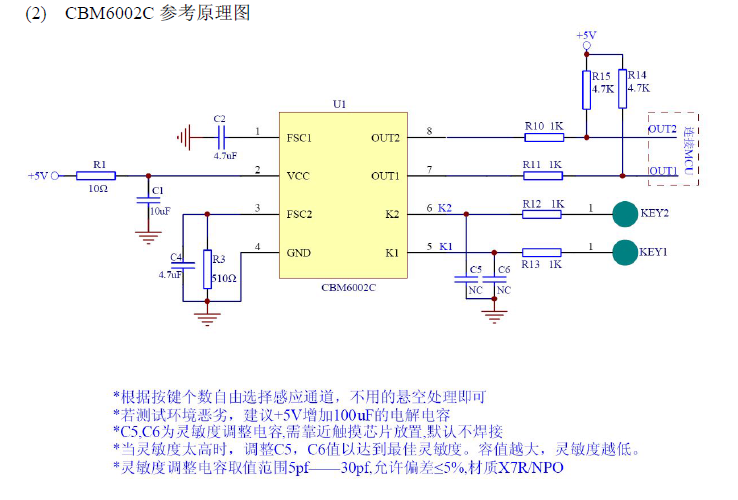

5.2.1 原理图设计注意事项
（1）芯片管脚FSC1 和FSC2 必须按照原理图接滤波电容和稳压电阻，以保证
性能的稳定。
（2）按键上串接的电阻必须焊接，否则EFT、ESD、CS 等抗干扰测试性能降低。
5.2.2 PCB 设计注意事项
(1)灵敏度调节电容的选取范围为5pF-30pF，允许偏差≤5%，材质为X7R/NPO。
(2)灵敏度调节电容尽量靠近芯片CES 脚放置。
(3)按键走线要求min=6mil，max=18mil，推荐10mil。
(4)按键走线避免过孔和跳线进行连接。
(5)按键走线远离电源和高频信号40mil 以上,越远越好。

(6)按键走线之间距离40mil 以上，越宽越好。
(7)按键周围80mil 内禁止铺地。
(8)制作在PCB 上的按键，推荐圆形且直径为12mm。
