概述：
SGRT102M 是一款支持两个通道的电容式触摸感应IC，在有介质（玻璃、亚克力、塑料、陶瓷
等）隔离保护的情况下实现触摸功能，安全性高，目前已广泛应用于家电、安防、数码产品、汽车周
边、办公用品、医疗保健、玩具等产品上；抗电源及射频干扰性好，在近距离、多角度手机、对讲机
干扰情况下，触摸灵敏度、可靠性不受影响，EFT 可达4KV 以上。
2.特性介绍：
• 工作电压：2.4～5.5V；
• 电容式触摸感应通道：2 通道；
• 超强的稳定性及抗干扰能力；
• 输出为锁存方式输出

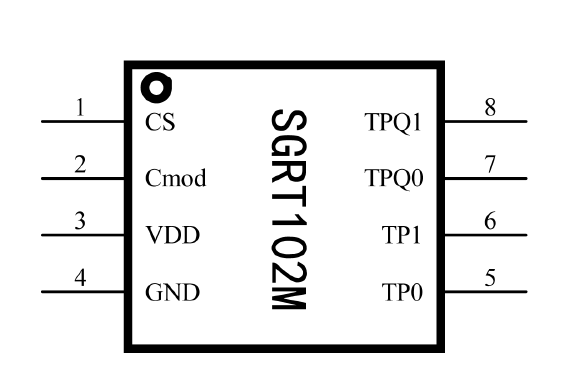

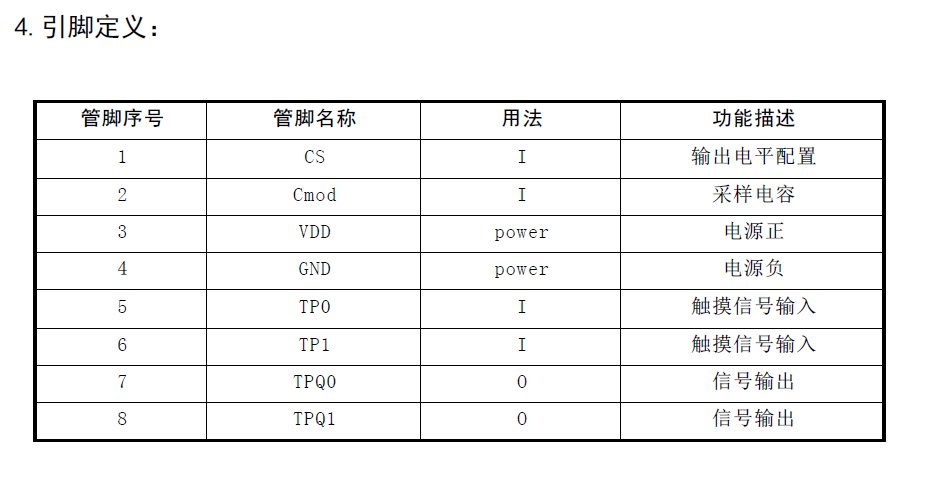

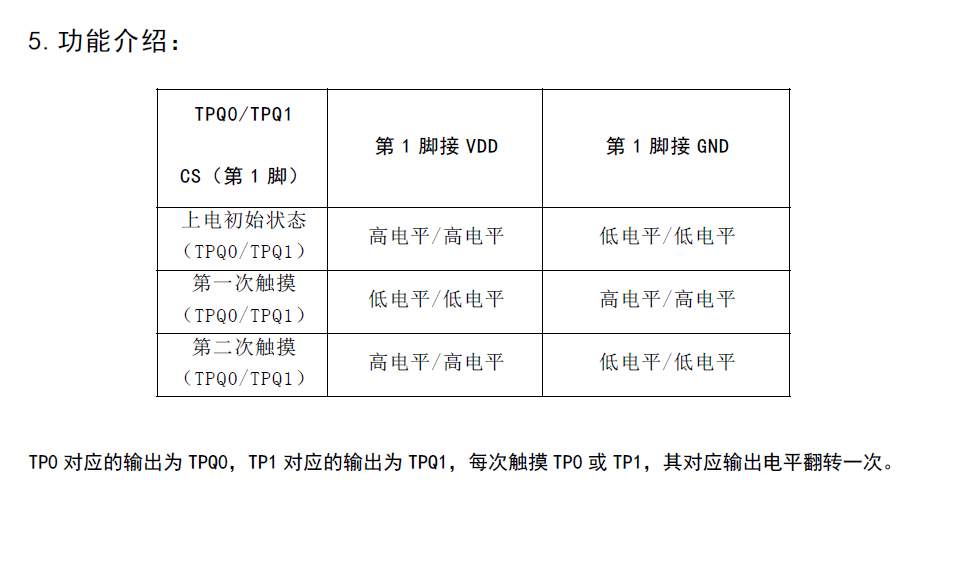

注：当开关S1 接通时（CS 引脚接VDD），上电时TPQ0/TPQ1 的初始状态为高电平；
当开关S2 接通时（CS 引脚接GND），上电时TPQ0/TPQ1 的初始状态为低电平。
说明：

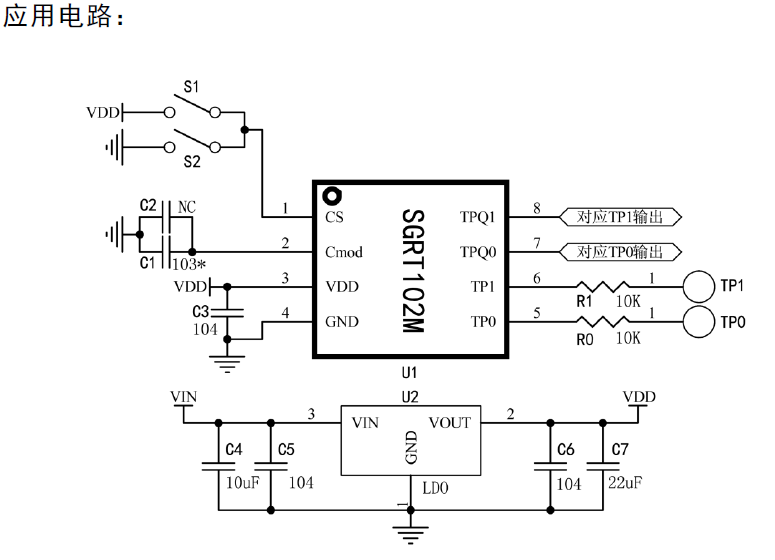

1. C1 是调节灵敏度的电容，电容值范围：102～473（10nF～47nF），常见值：103（3mm 左右亚克力
面板），电容值越大灵敏度越高；要选择温漂小、容值误差小的电容，最好使用NP0 材质电容；灵敏
度需调节到手刚轻触面板按键位置触摸即有输出为最佳，应避免将灵敏度调得过高（隔空感应），以
免影响触摸的稳定性；
应用要点：
1. 盖在PCB 上的介质（面板）不能是导电材料或含有导电成份，面板表面的油漆丝印等也不能含导
电成份（用数字万用表MΩ档位（或其测量电阻的最大档位）去测量，测得阻值应为无穷大），不能
将金属外壳作为触摸感应盘；
2. 当触摸芯片与触摸部位距离较远时，建议将触摸部分电路单独做成一块PCB 靠近触摸部位放置，
缩短触摸芯片与触摸区域的距离；
3. 触摸感应盘与外壳间不能有空隙，为避免空隙产生，可用质量好的双面胶把触摸盘与外壳贴合紧
密，另外触摸盘的实现方式还有如下几种可以考虑：触摸弹簧（顶部带金属片）、铜箔纸、导电海
绵；
4. 触摸部分电路应该远离高频电路模块（蓝牙、收音、WiFi、无线发射模块等）、开关电源区域、
交流强电区、大电流元器件及走线；
5. 触摸感应线不能与喇叭线、电源线等大电流电线捆扎在一起，生产时触摸电线要固定好；
6. 触摸IC 供电电源纹波不要超过200mV，建议单独使用LDO 给触摸IC 供电并增强滤波措施，另外
触摸IC 的电源旁路电容（应用电路图中位号C3）应该靠近触摸IC 电源脚放置；
7. 触摸盘可设计成方形或圆形，触摸盘大小建议至少为12*12mm(对应3mm 亚克力面板)；
8. 布线考虑：从总电源处单独引电源线及地线给触摸供电，这样可以有效避免其它电路对触摸部分
的干扰，对触摸电路的稳定有很大的帮助；关于触摸感应走线：触摸感应盘与触摸芯片触摸脚间的走
线（从触摸盘直到触摸IC 引脚）越短越好，触摸盘与铺铜（地）或其它走线间间距至少2mm，触摸盘
底部区域不要铺铜（地），感应走线与铺铜（地）或其它走线至少要有1mm 以上间距，触摸感应走线
不要太粗，线径一般选0.15mm～0.2mm；
9. 触摸盘上需先盖介质（面板）后再上电。
