简介
RH6030是一款单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。 该IC采用CMOS工艺制造，结构简单，性能稳定。 该IC可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、玩具、家用电器等产品中。
2.特点
工作电压：2.0V～5.5V
最高功耗工作电流为10uA，低功耗模式工作电流仅1.5uA(均指3.0V供电且不带负载的条件下)
可通过外部引脚配置为多种模式
高可靠性，芯片内置去抖动电路，可有效防止由外部噪声干扰导致的误动作
可用于玻璃、陶瓷、塑料等介质表面

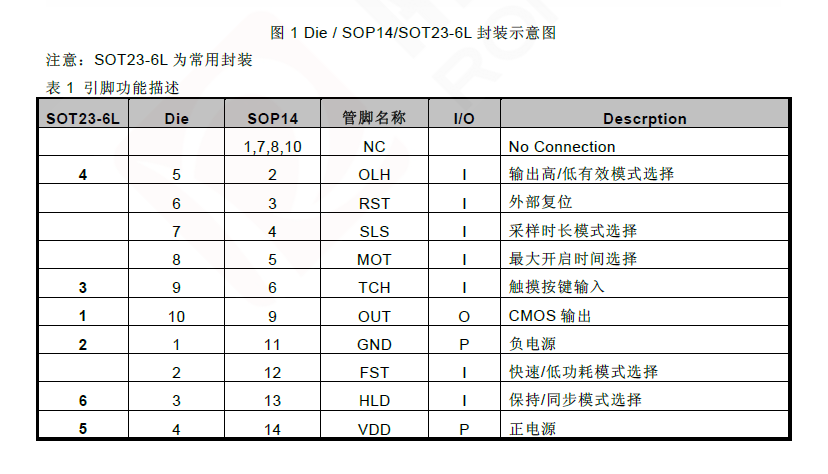

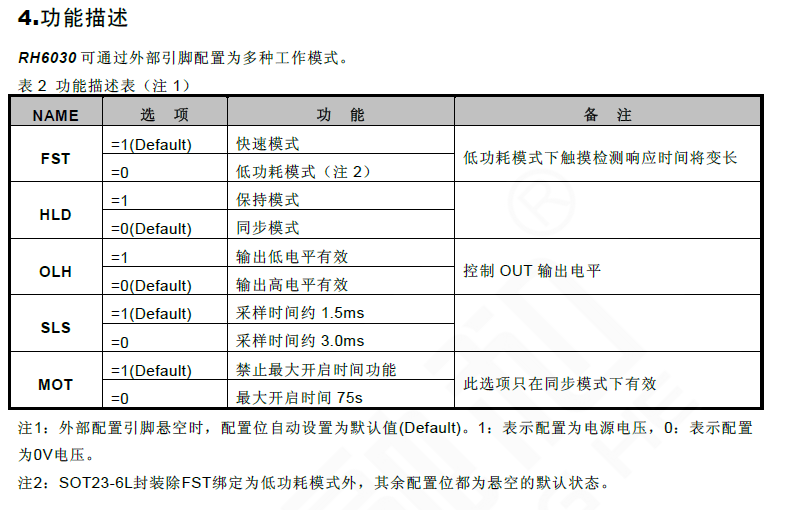

4.1 快速/低功耗模式(FST)
通过对管脚FST的设置，可配置为快速模式或者低功耗模式，当该管脚悬空时，默认由内部上拉为高电平，即置为快速模式； FST设置为1 (快速模式)时，触摸响应时间约40ms； FST设置为0 (低功耗模式)时，触摸响应时间约 160ms。
4.2 保持/同步模式(HLD)
当管脚HLD悬空时，默认由内部下拉为低电平，即置为同步模式； HLD设置为1时，选择保持模式，此时输出OUT状态在触摸响应后保持：当触摸消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态；
HLD设置为0时，选择同步模式，此时输出OUT状态与触摸响应同步：只有检测到触摸时有输出响应；当触摸消失时，OUT状态恢复为初始状态。
4.3 输出模式选择（OLH）
RH6030可设置多种输出模式，当管脚OLH悬空时，默认为由内部下拉为低电平，即置管脚OUT为高电平有效模式； OLH设置为1时，OUT脚为低电平有效模式； OLH设置为0时，OUT脚为高电平有效模式。
4.4 灵敏度调节
1. 设置SLS。当该管脚悬空时，默认由内部上拉为高电平，采样时间长度设置为1.5ms；
SLS设置为0时，采样时间长度设置为3.0ms，此时芯片对触摸感应响应的灵敏度高于SLS设置为1时的灵敏度。
2. 外接调节电容Cj。调节电容值的范围是0pF～50 pF，电容值的增加将导致灵敏度降低。
3. 改变连接到TCH的触摸按键的面积和形状。如需增加触摸感应灵敏度，可适当增大触摸按键的面积；但触摸按键面积增大到一定程度后，面积的继续增加几乎不能对灵敏度产生影响。
4. 触摸按键到TCH管脚的导线长度，及PCB的布局，都会对灵敏度产生一定的影响。
4.5 最大开启时间模式(MOT)
此模式只在同步模式下有效，当管脚MOT悬空时，默认为由内部上拉为高电平，禁止最大开启时间复位功能；
MOT设置为0时，同步模式下触摸响应后，如持续检测到触摸存在达到约75s(3V)，则自动复位并校准，同时置输出OUT为未检测到触摸时的状态。
