CPC2123 升压型LED 驱动器 Chiphomer启攀微代理
描述
CPC2123 是一款为 LED 驱动而设计的升压型 DC/DC 转换器。CPC2123 采用高达 1.1MHz
的工作频率，允许采用小巧的外部电感和电容元件。LED 采用串联的连接形式，这样保证流过每
个 LED 的电流相同，从而可以获得一致的亮度。CPC2123 的开关管的峰值电流可达 1200mA，并
且可承受高达 40V 的电压。 在单节锂离子电池供电情况下，CPC2123 可驱动最多达 30 颗 LED。
随着供电电压升高，CPC2123 可以驱动更多 LED，非常适合于中大 LCD 屏背光应用。CPC2123
内置软启动功能，限制启动时的浪涌电流。CPC2123 内置过流和过热保护，增强了应用的安全性。
CPC2123 为 PWM 调光。CPC2123 采用纤小的 SOT23-6L 封装。
特性
单节锂离子电池可驱动单串 12 颗白光 LED
单节锂离子电池可驱动 10 串，每串 3 颗白光 LED
高电压（10~24V）供电最多可驱动 6 串，每串 10 颗 LED
内置软启动功能，限制启动时浪涌电流
1.1MHz 开关频率
PWM 调光占空比支持低至 1%
PWM 调光频率 1kHz 以上
独创的 SW 沿处理技术，防止 EMI 干扰同时具备较高效率
300mV 反馈电压（CPC2120 为 200mV 反馈电压）
开关管峰值限流 1200mA
内置过流保护，过热保护
关机电流：＜1μA
采用纤小的 SOT23-6L 封装
应用
手机
平板
LCD 背光
红外 LED 驱动
夜视摄像头
OTG
升压输出应用
电压偏置
封装引脚

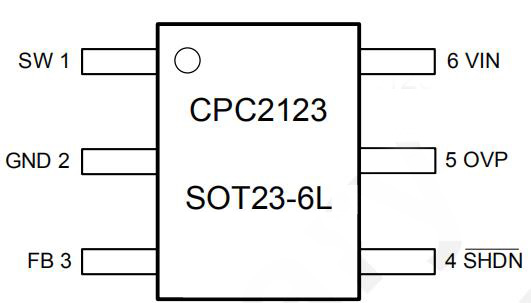

CPC2123 封装引脚图
典型应用
DC/DC 系统输入输出电流电压满足公式 VIN*IIN*η=VOUT*IOUT。输出电压由串联的 LED 个数和
每个 LED 的导通电压决定，输出电流由并联 LED 个数以及每个 LED 的电流决定。输入电压由系
统给出，我们可以很容易的计算输入电流。根据以上的值选取合适的外围器件。
假设效率 η=80%（实际通常会高于该值）。每颗 LED 在 20mA 电流时导通电压为 3.2V。m
为每串 LED 个数，n 为串数。VOUT=3.2*m+0.3，IOUT=20*n

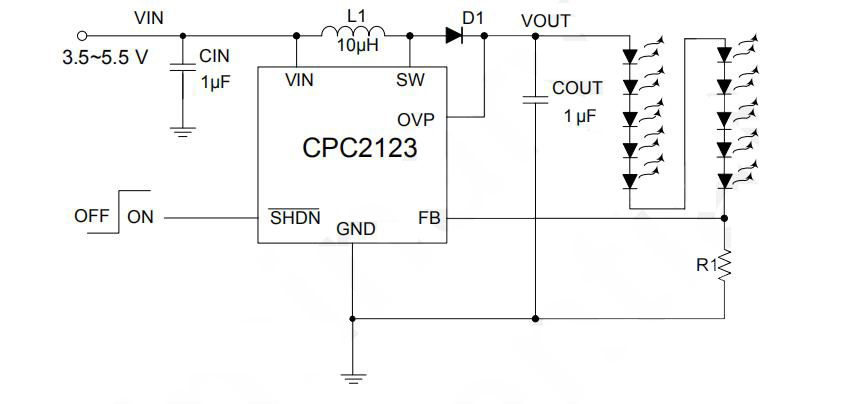

CPC2123 Driving 10 LEDs
