概述
SC01A 是单键电容触摸感应器，它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。通过设
置，SC01A 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测。
特性
◇ 普通按键应用。
◇ 智能马桶人体感应应用。
◇ 水位检测应用。
◇ 保持自动校正，无需外部干预
◇ 按键输出经过完全消抖处理
◇ 并行一对一输出
◇ 2.5V ~ 6.0V 工作电压
◇ 符合 RoHS 指令的环保 SOP8 封装
应用
◇ 替代机械开关
◇ 家庭应用（电视、显示器、键盘）
◇ 玩具和互动游戏的人机接口
◇ 门禁按键
◇ 灯控开关
◇ 密封键盘面板 ——深圳市触控科技有限公司

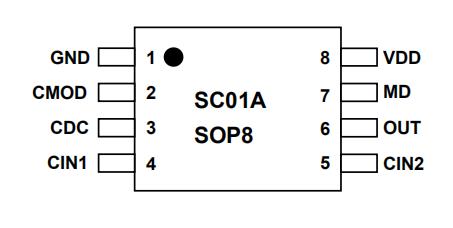

封装
管脚
管脚类型
I CMOS 输入
I/O CMOS 输入/输出
OD NMOS 开漏输出
Pwr 电源 / 地

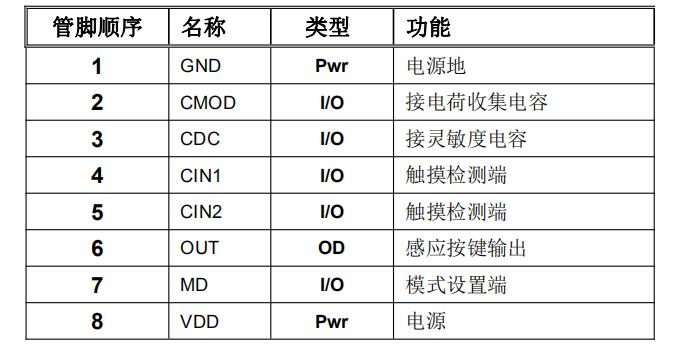

6管脚说明
VDD, GND
电源正负输入端。
CMOD
电荷收集电容输入端，接固定值的电容，和灵敏度无关。
CDC
接灵敏度电容，电容范围是最小5pf ，最大100pf。根据使用环境选择合适的电容值，数值越小，灵敏
度越高。
CIN1
感应电容的输入检测端口。智能马桶和水位检测应用时，接10PF左右的基准电容；普通按键应用时，接触摸
按键输入。
CIN2
感应电容的输入检测端口。智能马桶和水位检测应用时，接触摸按键输入；普通按键应用时，管脚悬空。
OUT
触摸输出端口。 端口内部结构为NMOS开漏输出，输出高阻或低电平。
MD
工作模式设置端口。1；当MD悬空时，芯片进入普通按键直接输出模式，检测到手指触摸，输出由高
阻变低电平，手指离开后，输出由低电平变高阻。2：当MD接GND时，芯片进入普通按键锁存输出模式：
每次检测到手指触摸，输出电平翻转，状态锁存。3：当MD接VDD时，芯片进入智能马桶人体感应或水位
位检测模式，当检测到有人体靠近或者检测到液面到达刻度，输出由高阻变低电平，人体离开或液面低于
刻度，输出变高阻。
应用电路

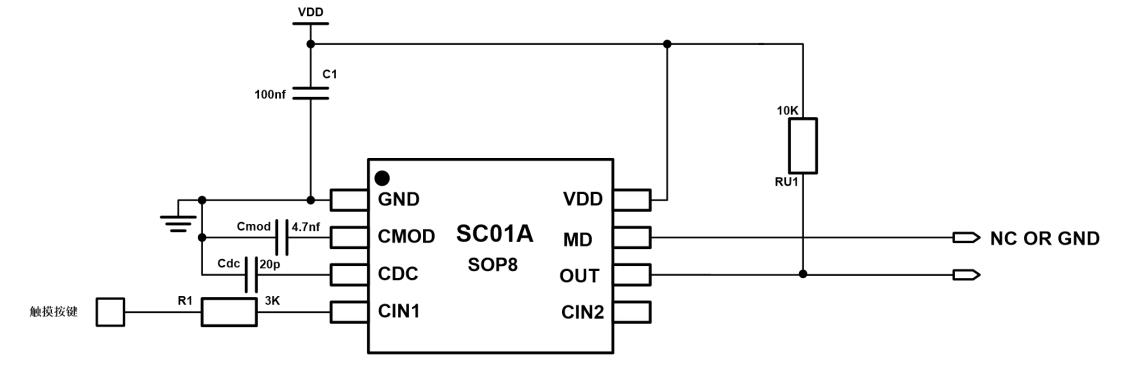

普通按键模式（直接或锁存）

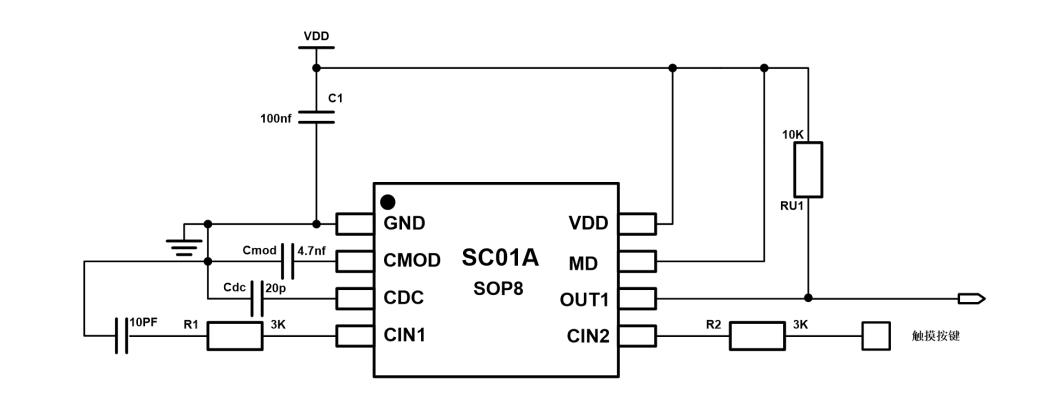

智能马桶人体感应和水位检测模式
注意事项:
1. Cmod是电荷收集电容, 通常取值范围在1nf~10nf，典型值是4.7nf。
2. Cdc是灵敏度电容，取值范围是最小5pf，最大100pf, 电容取值越小，灵敏度越高。
——深圳市触控科技有限公司

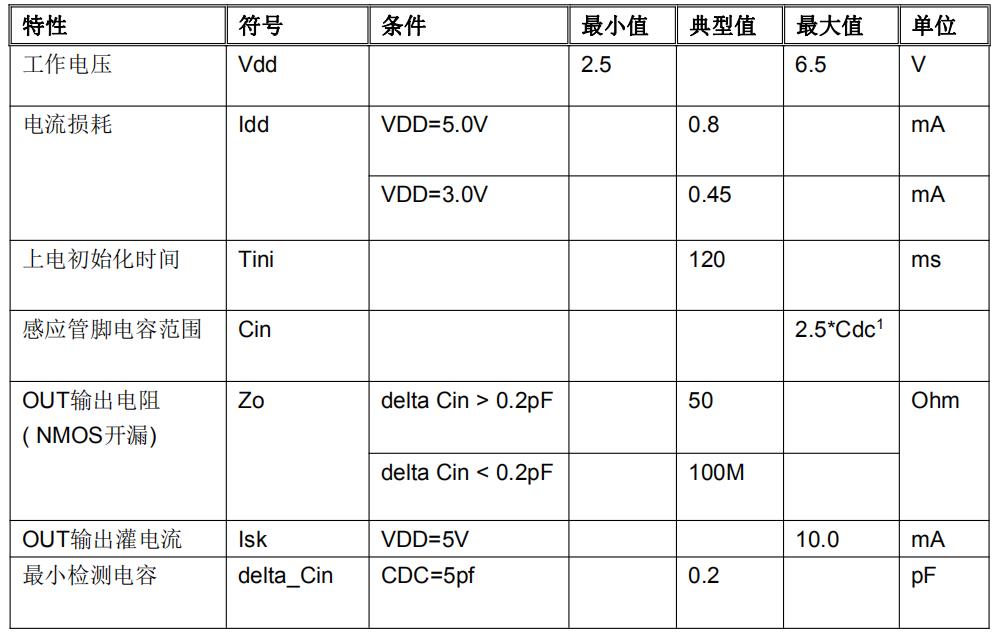

电气特性
TA = 25℃
如果感应管脚寄生电容超过2.5倍的Cdc电容，芯片不能正常工作（绝大多数情况无需考虑这个限制）

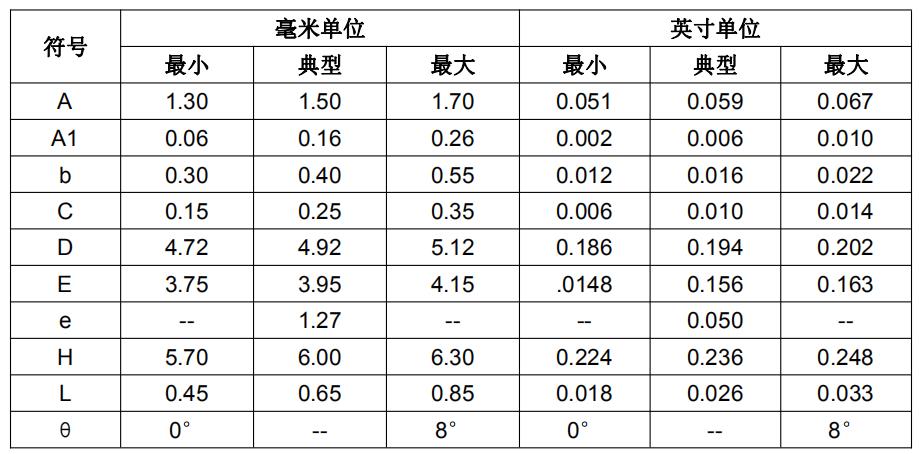

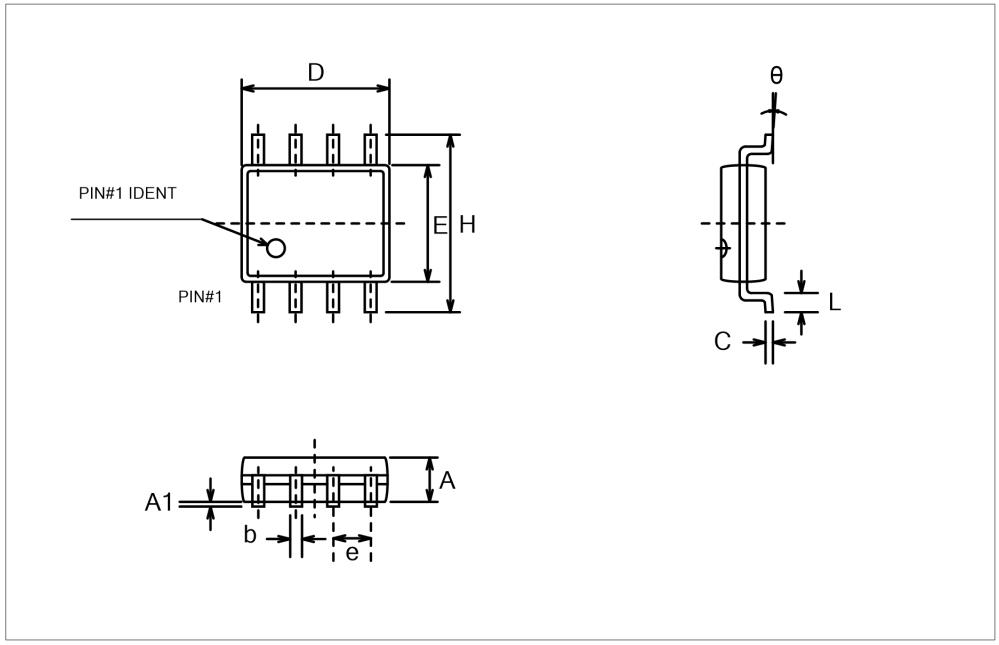

SC01A 封装尺寸图
