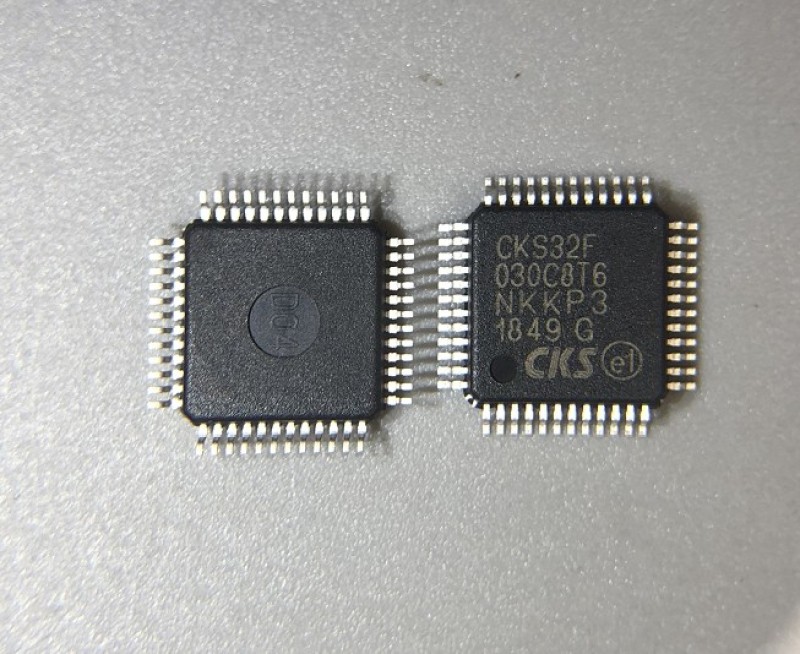

CKS32F030C8T6用于测氧仪，可以完全替代STM32F030C8T6
随着人们生活水平的提高，越来越多的人会注重健康问题，户外运动也越来越多，各种呼吸疾病的发生，使得人们的身体健康面临严峻的挑战，户外运动也越显得重要，户外运动的地点、适宜的环境就更重要。本产品则是针对空气中的氧气浓度进行监控而设计的。本文所设计出来的户外运动便携式测氧系统由电桥不平衡信号取样电路、锯齿波发生电路、电压比较器和脉冲稳幅电路组成。作为系统的氧气检测电路，用声光作为报警的提示信号，显示屏作为数据的显示。测氧仪可随时打开对空气中的氧气浓度进行检测。同时采用声光报警系统，当氧气浓度低于一定值时，系统发出提示。
本文介绍的设计是户外运动便携式测氧系统，该系统以CKS32F030C8T6为核心，由7OXV氧气传感器采样器、存储器的扩展、LCD显示器、报警装置远程监控等组成。该传感器可以有效的监测室外氧气的浓度，适用范围非常广泛。监测到的信号经过处理，再传送到单片机，经单片机处理后发出指令，如果氧气超过规定值，该系统可以立即发出声光报警进行提示。户外运动便携式测氧系统结构框图如下所示。该系统采用CKS32F030C8T6和7OXV氧气传感器采样器，提高了系统的可靠性和抗干扰能力，非常适用于户外运动对氧气浓度的监测监控，性能优良，经久耐用，可靠性高。
CKS32F030C8T6系列采用高性能的 ARM Cortex ™ -M0 的 32 位 RISC 内核，工作于 48MHz 时钟频率，高速的嵌入式闪存（FLASH 最高可达 32K 字节，SRAM 可达 4K 字节），并广泛集成增强型外设和 I/O 口。所有器件提供标准的通信接口（一个 I2C，一个 SPI，一个 USART），一个 12 位 ADC，多达 4 个通用 16位定时器，一个 32 位定时器和一个高级控制 PWM 定时器。
功能

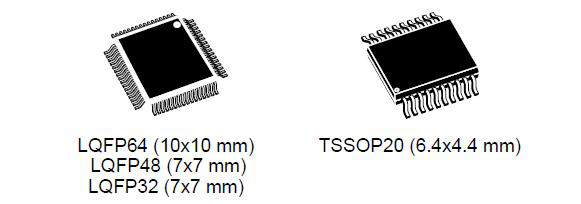

CKS32F030R8 CKS32F030C8 CKS32F030F4
CKS32F030C6 CKS32F030K6
■ 内核：ARM 32位的Cortex™-M0 CPU，频率最高可达48MHz
■ 储存器
−从 16K 到 64K 字节的闪存储存器（FLASH） | |||||
− | 4K 字节的 SRAM 带硬件校验 | − | 一个 16位7通道高级控制定时器用于6通道PWM | ||
■ | CRC计算单元 | 输出, 带死区时间发生器和紧急刹车功能 | |||
− | 一个32位和一个16位定时器, 每个多达4路输入捕 | ||||
■ | 复位和供电管理 | 获或输出比较通道, 可用于红外控制和解码 | |||
− | 两个16位定时器 , 都带输入捕获/输出比较及反 | ||||
− | 2.4～3.6V数字VDD供电 | 极性输出通道，死区时间发生器，紧急刹车功能 | |||
− | 模拟VDDA供电：VDD～3.6V | 和IR控制调制门 | |||
− | 上电/掉电复位(POR/PDR) | − | 一个16位定时器带一路输入捕获/输出比较 | ||
− | 低功耗休眠，停止，和待机模式 | − | 独立和系统窗口看门狗定时器 | ||
■ | 时钟管理 | − | SysTick定时器：24位向下计数 | ||
− | 4到32MHz晶体振荡器 | ■ | 日历型RTC集成闹钟可周期性自动从Stop/ | ||
− | 32kHz RTC用可的校准振荡器 | Standby状态唤醒 | |||
− | 内部8MHz RC带6倍频锁相环 | ■ | 通讯接口 | ||
− | 内部40kHz RC振荡器 | ||||
■ | 多达39个高速I/O口 | − | 1个I2C接口：支持极速模式(1 Mbit/s), 20mA电流 | ||
槽，和支持SMBus/PMBus | |||||
− | 全部可映射为外部中断输入 | − | 1个USART接口(支持主同步SPI，modem控制功能， | ||
− | 多达26个I/O口支持5V容忍 | 和自动波特率检测功能) | |||
■ | 5通道DMA控制器 | − | 1个SPI接口(18Mbit/s)外设支持4到16位可编程字长 | ||
■ | 串行两线调试 (SWD) | ||||
■ 1×12 位 ,1.0微秒 ADC(多至12采样通道)
− 转换范围: 0~3.6V
− 单独的2.4到3.6伏模拟供电
■ 多达9个定时器
本设计通过检测电路、信号处理电路来采集并处理空气中的氧气浓度的数据。同时采用声光报警系统，当氧气浓度低于一定值时，系统立即报警。为户外运动爱好者和校内同学们提供了更健康的运动环境。测氧仪具有结构简单、灵活、高灵敏度、扩展性强、具有较高的性价比等特点。
另外，CKS32F030C8T6采用高性能的ARM Cortex-M0内核，工作频率为48MHz，以及内置1个12位ADC的，可以有效满足产品对信号处理的速度与精度的要求。此外，该MCU供电电压为2.0~3.6V，可以很好地满足电池供电系统对宽工作电压的要求。
除了以上功能外，CKS32F030C8T6还具有如下功能：
l 大容量存储：
− 64KB程序Flash
− 4KB SRAM
l 丰富的通信接口：
−1个I2C接口(支持SMBus/PMBus)
−1个USART接口(支持ISO7816接口，LIN，IrDA接口和调制解调控制)
−1个SPI接口(18M位/秒)
CKS32F030C8T6可以很好地满足便携式随身设备的应用。
中科芯CKS型号：CKS32F030F4P6 CKS32F030K6T6 CKS32F030K6U6 CKS32F030C6T6 CKS32F030C8T6 CKS32F031F4P6 CKS32F031K6T6 CKS32F031K6U6 CKS32F031C6T6 CKS32F051K6U6 CKS32F051K8U6 CKS32F051K6T6 CKS32F051K8T6 CKS32F051C8T6 CKS32F051R8T6 CKS32F103C8T6 CKS32F103R8T6 CKS32F103CBT6 CKS32F103RBT6 CKS32F103VBT6优势产品未尽详细，欢迎查询！
