CKS32F030C8T6应用于车载导航
CKS32F030C8T6系列采用高性能的 ARM Cortex ™ -M0 的 32 位 RISC 内核，工作于 48MHz 时钟频率，高速的嵌入式闪存（FLASH 最高可达 32K 字节，SRAM 可达 4K 字节），并广泛集成增强型外设和 I/O 口。
所有器件提供标准的通信接口（一个 I2C，一个 SPI，一个 USART），一个 12 位 ADC，多达 4 个通用 16
位定时器，一个 32 位定时器和一个高级控制 PWM 定时器。
功能

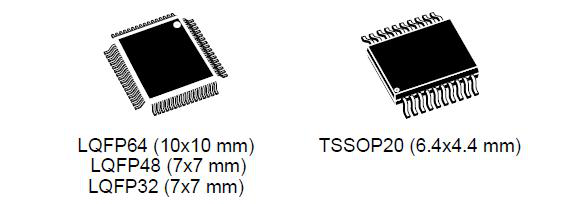

CKS32F030R8 CKS32F030C8 CKS32F030F4
CKS32F030C6 CKS32F030K6
■ 内核：ARM 32位的Cortex™-M0 CPU，频率最高可达48MHz
■ 储存器
−从 16K 到 64K 字节的闪存储存器（FLASH） | |||||
− | 4K 字节的 SRAM 带硬件校验 | − | 一个 16位7通道高级控制定时器用于6通道PWM | ||
■ | CRC计算单元 | 输出, 带死区时间发生器和紧急刹车功能 | |||
− | 一个32位和一个16位定时器, 每个多达4路输入捕 | ||||
■ | 复位和供电管理 | 获或输出比较通道, 可用于红外控制和解码 | |||
− | 两个16位定时器 , 都带输入捕获/输出比较及反 | ||||
− | 2.4～3.6V数字VDD供电 | 极性输出通道，死区时间发生器，紧急刹车功能 | |||
− | 模拟VDDA供电：VDD～3.6V | 和IR控制调制门 | |||
− | 上电/掉电复位(POR/PDR) | − | 一个16位定时器带一路输入捕获/输出比较 | ||
− | 低功耗休眠，停止，和待机模式 | − | 独立和系统窗口看门狗定时器 | ||
■ | 时钟管理 | − | SysTick定时器：24位向下计数 | ||
− | 4到32MHz晶体振荡器 | ■ | 日历型RTC集成闹钟可周期性自动从Stop/ | ||
− | 32kHz RTC用可的校准振荡器 | Standby状态唤醒 | |||
− | 内部8MHz RC带6倍频锁相环 | ■ | 通讯接口 | ||
− | 内部40kHz RC振荡器 | ||||
■ | 多达39个高速I/O口 | − | 1个I2C接口：支持极速模式(1 Mbit/s), 20mA电流 | ||
槽，和支持SMBus/PMBus | |||||
− | 全部可映射为外部中断输入 | − | 1个USART接口(支持主同步SPI，modem控制功能， | ||
− | 多达26个I/O口支持5V容忍 | 和自动波特率检测功能) | |||
■ | 5通道DMA控制器 | − | 1个SPI接口(18Mbit/s)外设支持4到16位可编程字长 | ||
■ | 串行两线调试 (SWD) | ||||
■ 1×12 位 ,1.0微秒 ADC(多至12采样通道)
− 转换范围: 0~3.6V
− 单独的2.4到3.6伏模拟供电
■ 多达9个定时器

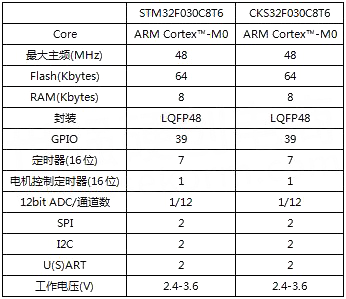

32位MCU CKS32F030C8T6采用高性能的ARM® Cortex™-M0 32位的RISC内核，最高工作频率为48MHz，FLASH 为64K字节，RAM为8K字节，并广泛集成增强型外设和I/O口。CKS32F030C8T6微控制器可以工作在-40℃至85℃温度范围，2.4V至3.6V的电源电压。CKS32F030C8T6和ST的 STM32F030C8T6的特性对比如下表所示：
从上表中可以看出CKS32F030C8T6在资源、主频、工作电压、封装上和STM32F030C8T6都相同，同时二者的引脚位和定义也都是相同的。随着意法半导体等国外芯片公司大范围的出现断货现象，CKS32F030C8T6微控制器在保证性能的前提下，具有价格优势和稳定的供货周期，完全可以替代。
车载导航是十分具有应用价值的汽车电子设备，驾驶员可以通过汽车上的车载导航系统，获得实时的导航、播报路况信息等服务，对保障交通安全，缓解交通拥堵的压力起着重要的作用。车载导航系统以CKS32F030C8T6微控制器（MCU）为核心，芯片引脚图如图1所示，主要用来采集、处理、传输和存储数据。系统的整体硬件框图如图2所示。其中高精度北斗定位模块主要用来采集定位信息、传感器模块能够采集车辆行驶的加速度、 角速度以及定向等信息，有助于了解车辆的运动姿态，提升车辆运行的安全性、LCD显示器主要用来显示车辆的行驶状态等信息、摄像头主要用来采集车辆行驶过程中的车内或车外的视频信息、无线通信模块包括WiFi和蓝牙两部分，主要用来与其它相关系统进行通信、USB 接口主要用来导出车辆行驶等信息。

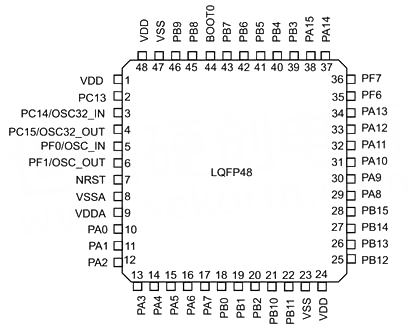

图1 CKS32F030C8T6引脚示意图

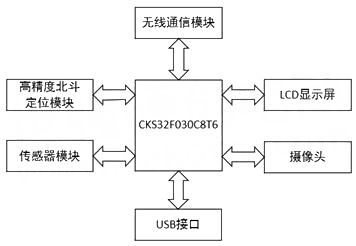

图2 车载导航系统硬件结构框图
中科芯的32为MCU CKS32F030C8T6具有供货稳定、性价比高等优点。不仅在车载导航系统中可以完美替换STM32F030C8T6，同时也可以满足手持设备、PC外设、工业应用、可编程控制器等领域的应用需求。
中科芯CKS型号： CKS32F030K6T6 CKS32F030K6U6 CKS32F030C6T6 CKS32F030C8T6 CKS32F031K6T6 CKS32F031K6U6 CKS32F031C6T6 CKS32F051K6U6 CKS32F051K8U6 CKS32F051K6T6 CKS32F051K8T6 CKS32F051C8T6 CKS32F051R8T6 CKS32F103C8T6 CKS32F103R8T6 CKS32F103CBT6 CKS32F103RBT6 CKS32F103VBT6优势产品未尽详细，欢迎查询！
