中科芯CKS32F030R8T6应用于微型打印机，可以完全替代STM32F030R8T6

功能

■ 内核：ARM 32位的Cortex™-M0 CPU，频率最高

可达48MHz

■ 储存器

− 从 16K 到 64K 字节的闪存储存器（FLASH）

− 4K 字节的 SRAM 带硬件校验

■ CRC计算单元

■ 复位和供电管理

− 2.4～3.6V数字VDD供电

− 模拟VDDA供电：VDD～3.6V

− 上电/掉电复位(POR/PDR)

− 低功耗休眠，停止，和待机模式

■ 时钟管理

− 4到32MHz晶体振荡器

− 32kHz RTC用可的校准振荡器

− 内部8MHz RC带6倍频锁相环

− 内部40kHz RC振荡器

■ 多达39个高速I/O口

− 全部可映射为外部中断输入

− 多达26个I/O口支持5V容忍

■ 5通道DMA控制器

■ 1×12 位 ,1.0微 秒 ADC(多至12采样通道)

− 转换范围: 0~3.6V

− 单独的2.4到3.6伏模拟供电

■ 多达9个定时器

− 一个16位7通道高级控制定时器用于6通道PWM

输出, 带死区时间发生器和紧急刹车功能

− 一个32位和一个16位定时器, 每个多达4路输入捕

获或输出比较通道, 可用于红外控制和解码

− 两个16位定时器, 都带输入捕获/输出比较及反

极性输出通道，死区时间发生器，紧急刹车功能

和IR控制调制门

− 一个16位定时器带一路输入捕获/输出比较

− 独立和系统窗口看门狗定时器

− SysTick定时器：24位向下计数

■ 日历型RTC集成闹钟可周期性自动从Stop/

Standby状态唤醒

■ 通讯接口

− 1个I2C接口：支持极速模式(1 Mbit/s), 20mA电流

槽，和支持SMBus/PMBus

− 1个USART接口(支持主同步SPI，modem控制功能，

和自动波特率检测功能)

− 1个SPI接口(18Mbit/s)外设支持4到16位可编程字长

■ 串行两线调试

中科芯CKS32F030R8T6采用高性能的ARM®CortexTM-M0 32位RISC内核，最高工作频率为48MHz，高速嵌入式内存（FLASH最高可达64K字节，SRAM可达8K字节），并广泛集成增强型外设和I/O口。提供标准的通信接口（I2C、SPI、USART各两个），一个12位ADC，7个通用16位定时器。CKS32F030R8T6微控制器工作在-40℃至85℃温度范围，2.4V至3.6V电源电压。这些特点使得CKS32F030R8T6 32位微控制器可完美替代STM32F030R8T6，广泛适用于不同的产品应用中，如监测设备、A/V接收机和数字电视、PC外设、打印机、可编程控制器等。

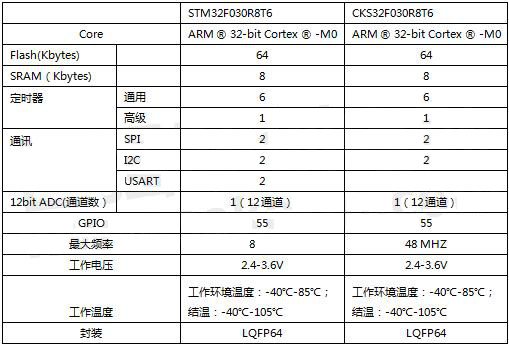

表1 CKS32F030R8T6与STM32F030R8T6资源对比

随着国外芯片公司大范围的出现断货现象，CKS32F030R8T6拥有与其相同的内核、资源、封装、以及接口等（如表1所示），在保证性能的前提下，具有优势的价格以及稳定的供货周期，完全可以替代STM32F030R8T6在微型打印机上的应用。

微型打印机整机主要是指宽度小于84mm的打印机，包括POS打印机、税控打印机、ATM等设备。微型打印机也分为很多种类，从打印方式进行分类，可分为针式微型打印机、热敏微型、热转印微型打印机等，热敏是用加热的方式使涂在打印纸尚的热敏介质变色，热转印是将碳带上的粉通过加热的方式印在打印纸上。

微型热敏打印机主要由热敏打印头及其外围电路，主控制器（MCU）电路，电源供电，通讯接口电路以及人机交互五大部分组成。微型打印机控制系统以CKS32F030R8T6微控制器（MCU）为核心，芯片引脚图如图1所示。

1. MCU通过控制步进电机，来实现走纸；

2. MCU通过输入的数据是1或0决定发热元件是否发热，从而在热敏纸上产生要打印的点行；

3. MCU通过ADC检测热敏电阻值来判断是否过热保护；

4. MCU通过检测缺纸光耦输出来判断是否有纸。

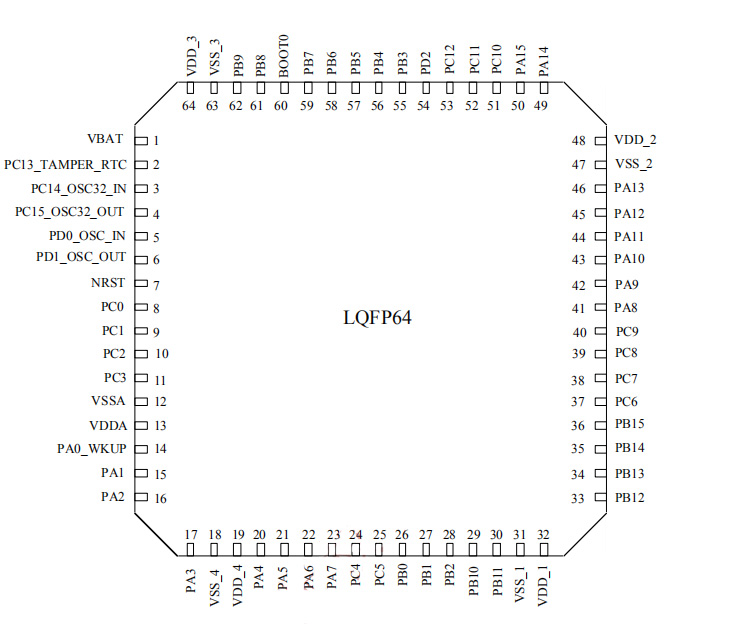

图1 CKS32F030R8T6引脚示意图

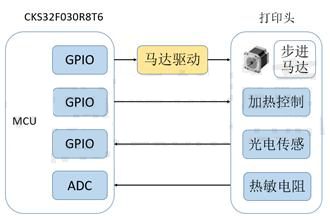

图2 外围硬件设计

随着工业自动化的快速发展，相应的主控芯片成为趋之若鹜的一大市场，高性能性价比的中科芯CKS32F030R8T6微控制器能适用于绝大部分应用产品。

中科芯CKS型号：CKS32F030K6T6 CKS32F030K6U6 CKS32F030C6T6 CKS32F030C8T6 CKS32F051K6U6 CKS32F051K8U6 CKS32F051K6T6 CKS32F051K8T6 CKS32F051C8T6 CKS32F051R8T6 CKS32F103C8T6 CKS32F103R8T6 CKS32F103CBT6 CKS32F103RBT6 CKS32F103VBT6优势产品未尽详细，欢迎咨询！
