中科芯CKS32F030C8T6应用于智能洗衣机控制系统，可完全替代STM32F030C8T6
中科芯CKS32F030C8T6系列采用高性能的 ARM Cortex ™ -M0 的 32 位 RISC 内核，工作于 48MHz 时钟频率，高速的嵌入式闪存（FLASH 最高可达 32K 字节，SRAM 可达 4K 字节），并广泛集成增强型外设和 I/O 口。
所有器件提供标准的通信接口（一个 I2C，一个 SPI，一个 USART），一个 12 位 ADC，多达 4 个通用 16
位定时器，一个 32 位定时器和一个高级控制 PWM 定时器。
功能

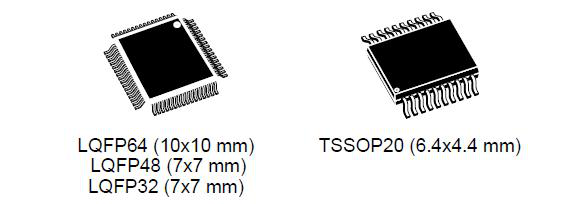

CKS32F030R8 CKS32F030C8 CKS32F030F4 CKS32F030C6 CKS32F030K6
■ 内核：ARM 32位的Cortex™-M0 CPU，频率最高可达48MHz
■ 储存器
−从 16K 到 64K 字节的闪存储存器（FLASH） | |||||
− | 4K 字节的 SRAM 带硬件校验 | − | 一个 16位7通道高级控制定时器用于6通道PWM | ||
■ | CRC计算单元 | 输出, 带死区时间发生器和紧急刹车功能 | |||
− | 一个32位和一个16位定时器, 每个多达4路输入捕 | ||||
■ | 复位和供电管理 | 获或输出比较通道, 可用于红外控制和解码 | |||
− | 两个16位定时器 , 都带输入捕获/输出比较及反 | ||||
− | 2.4～3.6V数字VDD供电 | 极性输出通道，死区时间发生器，紧急刹车功能 | |||
− | 模拟VDDA供电：VDD～3.6V | 和IR控制调制门 | |||
− | 上电/掉电复位(POR/PDR) | − | 一个16位定时器带一路输入捕获/输出比较 | ||
− | 低功耗休眠，停止，和待机模式 | − | 独立和系统窗口看门狗定时器 | ||
■ | 时钟管理 | − | SysTick定时器：24位向下计数 | ||
− | 4到32MHz晶体振荡器 | ■ | 日历型RTC集成闹钟可周期性自动从Stop/ | ||
− | 32kHz RTC用可的校准振荡器 | Standby状态唤醒 | |||
− | 内部8MHz RC带6倍频锁相环 | ■ | 通讯接口 | ||
− | 内部40kHz RC振荡器 | ||||
■ | 多达39个高速I/O口 | − | 1个I2C接口：支持极速模式(1 Mbit/s), 20mA电流 | ||
槽，和支持SMBus/PMBus | |||||
− | 全部可映射为外部中断输入 | − | 1个USART接口(支持主同步SPI，modem控制功能， | ||
− | 多达26个I/O口支持5V容忍 | 和自动波特率检测功能) | |||
■ | 5通道DMA控制器 | − | 1个SPI接口(18Mbit/s)外设支持4到16位可编程字长 | ||
■ | 串行两线调试 (SWD) | ||||
■ 1×12 位 ,1.0微秒 ADC(多至12采样通道)
− 转换范围: 0~3.6V
− 单独的2.4到3.6伏模拟供电
■ 多达9个定时器

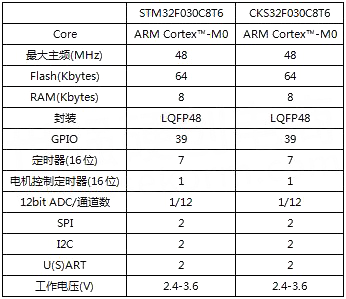

32位MCU CKS32F030C8T6采用高性能的ARM® Cortex™-M0 32位的RISC内核，工作频率为48MHz，FLASH 64K字节，RAM为8K字节，并广泛集成增强型外设和I/O口。ST的STM32F030C8T6在共享式智能洗衣机控制系统中有较好的应用，中科芯的CKS32F030C8T6可完美替换ST的STM32F030C8T6，两者的特性对比如下表所示：
从上表中可以看出CKS32F030C8T6在资源、主频、工作电压、封装和STM32F030C8T6都相同，同时二者的引脚位和定义也都是相同的。
共享式智能洗衣机集成网络通信技术和智能控制技术，实现了在线电子支付、衣物模糊称重、水位监测、故障监测与报警等，使洗衣机更加人性化、智能化，大大提高了用户体验，在学校、员工宿舍等人员集体生活的地方得到了广泛的应用。
共享式智能洗衣机控制系统以CKS32F030C8T6单片机作为控制核心，通过SIM800C系列GPRS通信模块，建立洗衣机网络服务器之间的通信，从而实现对洗衣机的定位和客户端APP对洗衣机控制；LCD显示模块能够实时显示洗衣机的运行时间和运行状态；通过模糊称重电路与水位监控电路实现节水目的；通过洗衣门检测电路与报警控制相结合，错误操作提醒，从而保证洗衣机安全运行；通过三极管开关电路控制继电器，实现对进、排水阀的安全控制；采用光耦驱动器与双向可控硅组成电机驱动电路，控制洗衣机电机正常工作。控制系统的硬件结构框图和基于CKS32F030C8T6的最小系统电路图如图1和图2所示。

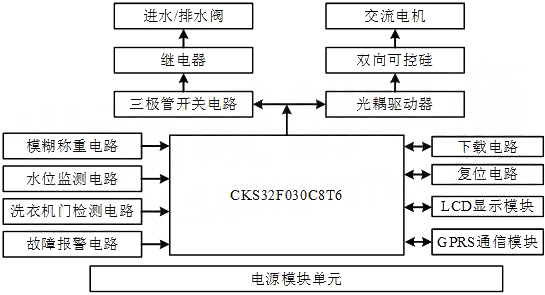

图1 共享式智能洗衣机控制系统硬件结构框图

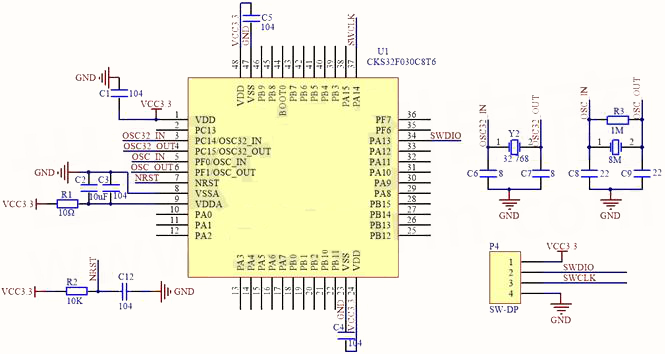

图2 CKS32F030C8T6最小系统电路图
CKS32F030C8T6具有供货稳定、性价比高等优点。不仅在共享式智能洗衣机控制系统中可以完美替换STM32F030C8T6，同时也可以满足手持设备、PC外设、工业应用、可编程控制器等领域的应用需求。
