CKS32F103C8T6应用于睡眠监测仪,可替代STM32F103C8T6

CKS32F103C8T6功能

■内核：ARM32位Cortex™-M3 内核

− 最高72MHz工作频率，在存储器的0等待周期访问

时可达1.25DMips/MHz (Dhrystone2.1)

− 单周期乘法和硬件除法

■存储器

− 64KB 或 128KB 程序 Flash

− 20KB SRAM

■时钟、复位和电源管理

− 2.0～3.6伏供电和I/O引脚

− 上电/断电复位(POR/PDR)、可编程电压监测器

(PVD)

− 4～16MHz晶体振荡器

− 内嵌经出厂调校的8MHz的高速RC振荡器

− 内嵌带校准的40kHz的低速RC振荡器

− 产生CPU时钟的PLL

− 带校准功能的32kHz RTC振荡器

■2个12位ADC，1μs转换时间(多达16个输入通道)

− 转换范围：0至3.6V

− 双采样和保持功能

− 温度传感器

■DMA：

− 7通道DMA控制器

− 支持的外设：定时器、ADC、SPI、I2C和USART

■低功耗

− 睡眠、停机和待机模式

− VBAT为RTC和后备寄存器供电

■多达80个快速I/O端口

− 26/37/51/80个I/O口，所有I/O口可以映像到16个外

部中断；几乎所有端口均可承受5V信号

■调试模式

− 串行单线调试(SWD)和JTAG接口

■7个定时器

− 3个16位定时器，每个定时器有多达4个用于输入

捕获/输出比较/PWM或脉冲计数的通道和增量编

码器输入

− 1个16位带死区控制和紧急刹车，用于电机控制的

PWM高级控制定时器

− 2个看门狗定时器(独立的和窗口型的)

− 系统时间定时器：24位自减型计数器

■多达9个通信接口

− 多达2个I

2

C接口(支持SMBus/PMBus)

− 多达3个USART接口(支持ISO7816接口，LIN，

IrDA接口和调制解调控制)

− 多达2个SPI接口(18M位/秒)

− CAN接口(2.0B 主动)

− USB 2.0全速接口

■CRC计算单元，96

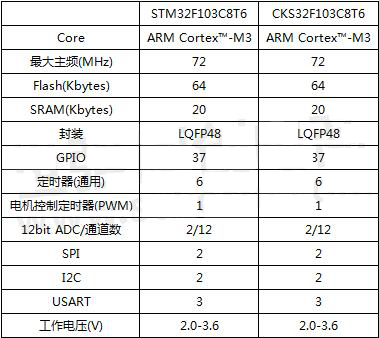

32位MCU CKS32F103C8T6采用高性能的ARM® Cortex™-M3 32位的RISC内核，最高工作频率为72MHz，FLASH 为64K字节，SRAM可达20K字节，并广泛集成增强型外设和I/O口。CKS32F103C8T6微控制器可以工作在-40℃至85℃温度范围，2.0V至3.6V的电源电压，一系列的省电模式可以保证低功耗应用的要求。中科芯CKS32F103C8T6和ST的 STM32F103C8T6的特性对比如下表所示：

从上表中可以看出CKS32F103C8T6在资源、主频、工作电压、封装上和STM32F103C8T6都相同，同时二者的引脚位和定义也都是相同的。随着国外芯片公司大范围的出现断货现象，CKS32F103C8T6微控制器在保证性能的前提下，具有价格优势和稳定的供货周期，完全可以替代。

应用案例

现代生活节奏越来越快，很多人睡眠不足，出现了各种睡眠问题。通过睡眠监测仪实时监测睡眠状况，有利于帮助人们找到影响睡眠的原因，从而及时的进行改正。基于腕动信号的睡眠监测仪的整体硬件框图如图1所示。监测仪以CKS32F103C8T6微控制器（MCU）为核心，芯片引脚图如图2所示，主要用来采集、处理、传输和存储数据。其中MPU-6050工作电路用来采集最初原始加速度信号，然后经过内部16位ADC转换，转换后的数字信号通过I2C传输到CKS32F103C8T6微控制器中。数据在MCU中经过处理之后，一方面通过SPI输出到Micro-SD卡中，另一方面通过蓝牙模块传输到睡眠数据分析模块。睡眠分析模块对采集的数据进行分析，得到睡眠时间、觉醒时间以及睡眠效率等。

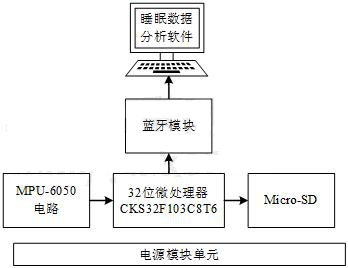

图1 功能原理框图

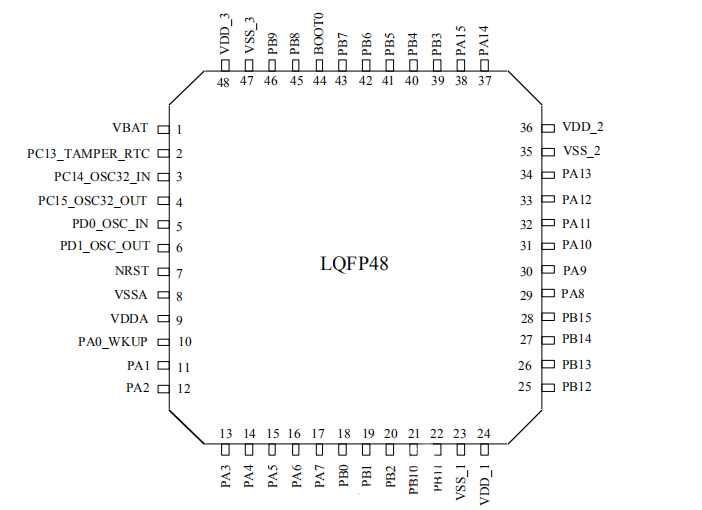

图2 芯片引脚图

中科芯32位MCU CKS32F103C8T6具有供货稳定、性价比高等优点。不仅在睡眠监测仪中可以完美替换STM32F103C8T6，同时也可以满足手持设备、PC外设、工业应用、可编程控制器等领域的应用需求。
