中科芯CKS32F103VBT6应用于UPS电源，可完全替代STM32F103VB pin对pin

功能

■内核：ARM32位Cortex™-M3 内核

− 最高72MHz工作频率，在存储器的0等待周期访问

时可达1.25DMips/MHz (Dhrystone2.1)

− 单周期乘法和硬件除法

■存储器

− 64KB 或 128KB 程序 Flash

− 20KB SRAM

■时钟、复位和电源管理

− 2.0～3.6伏供电和I/O引脚

− 上电/断电复位(POR/PDR)、可编程电压监测器

(PVD)

− 4～16MHz晶体振荡器

− 内嵌经出厂调校的8MHz的高速RC振荡器

− 内嵌带校准的40kHz的低速RC振荡器

− 产生CPU时钟的PLL

− 带校准功能的32kHz RTC振荡器

■2个12位ADC，1μs转换时间(多达16个输入通道)

− 转换范围：0至3.6V

− 双采样和保持功能

− 温度传感器

■DMA：

− 7通道DMA控制器

− 支持的外设：定时器、ADC、SPI、I2C和USART

■低功耗

− 睡眠、停机和待机模式

− VBAT为RTC和后备寄存器供电

■多达80个快速I/O端口

− 26/37/51/80个I/O口，所有I/O口可以映像到16个外

部中断；几乎所有端口均可承受5V信号

■调试模式

− 串行单线调试(SWD)和JTAG接口

■7个定时器

− 3个16位定时器，每个定时器有多达4个用于输入

捕获/输出比较/PWM或脉冲计数的通道和增量编

码器输入

− 1个16位带死区控制和紧急刹车，用于电机控制的

PWM高级控制定时器

− 2个看门狗定时器(独立的和窗口型的)

− 系统时间定时器：24位自减型计数器

■多达9个通信接口

− 多达2个I

2

C接口(支持SMBus/PMBus)

− 多达3个USART接口(支持ISO7816接口，LIN，

IrDA接口和调制解调控制)

− 多达2个SPI接口(18M位/秒)

− CAN接口(2.0B 主动)

− USB 2.0全速接口

■CRC计算单元，96

规格说明

CKS32F103x8 和 CKS32F103xB 标准型 MCU 系列使用高性能的 ARM® Cortex™-M3 32 位的 RISC 内

核，工作频率为 72MHz，内置高速存储器(高达 128K 字节的闪存和 20K 字节的 SRAM)，丰富的增强 I/O 端

口和联接到两条 APB 总线的外设。其中包含 2 个 12 位 ADC、3 个通用 16 位定时器和 1 个 PWM 定时器，

此外，还包含标准和先进的通信接口：多达 2 个 I2C 接口和 SPI 接口、3 个 USART 接口、1 个 USB 接口和

1 个 CAN 接口。

CKS32F103x8 和 CKS32F103xB 标准型 MCU 系列产品供电电压为 2.0V 至 3.6V,-40°C 至+85°C 的工

作温度范围以及-40°C 至+105°C 的扩展温度范围，一系列的省电模式保证低功耗应用的要求。

CKS32F103x8 和 CKS32F103xB 标准型系列产品提供包括从 36 脚至 100 脚的 4 种不同封装形式；根据

不同的封装形式，器件中的外设配置不尽相同。下面给出了该系列产品中所有外设的基本介绍。

这些丰富的外设配置，使得 CKS32F103x8 和 CKS32F103xB 标准型系列微控制器可使用于多种应用场

合：

l 电机驱动和应用控制

l 医疗和手持设备

l PC 游戏外设和 GPS 平台

l 工业应用：可编程控制器(PLC)、变频器、打印机和扫描仪

CKS32F103VB系列32位MCU，采用高性能的ARM® Cortex™-M3  32位的RISC内核，工作频率为72MHz，FLASH 128K字节，SRAM可达20K字节，丰富的增强I/O端口和联接到两条APB总线的外设。CKS32F103VB微控制器系列适用于广泛的应用，如UPS电源、电机控制器、手持设备、警报系统、可编程控制器等应用场景。

特性对比：

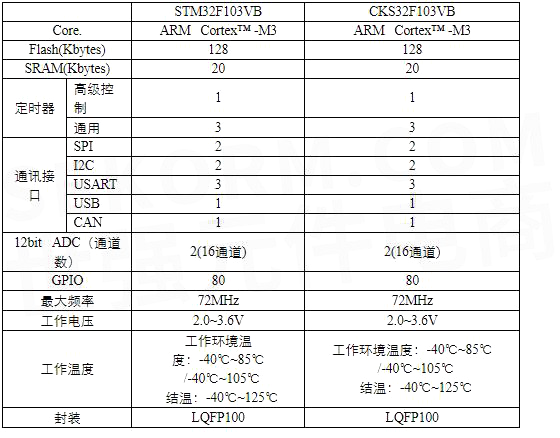

表1 STM32F103VB和CKS32F103VB资源对比

STM32F103VB和CKS32F103VB资源对比如表1，资源、主频、工作电压、工作温度、封装都相同。

封装引脚为对比：

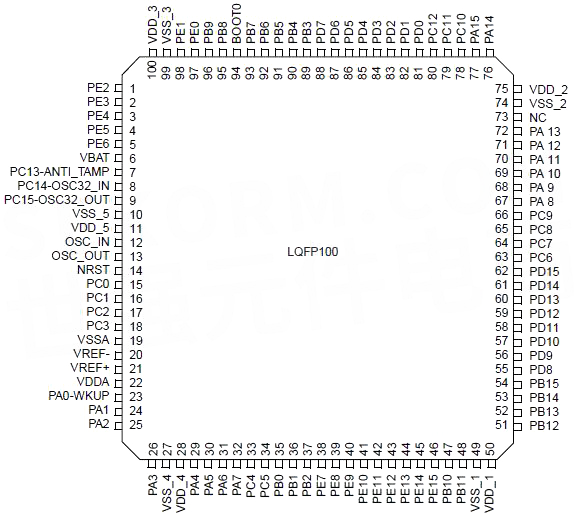

图1 CKS32F103VB脚位图

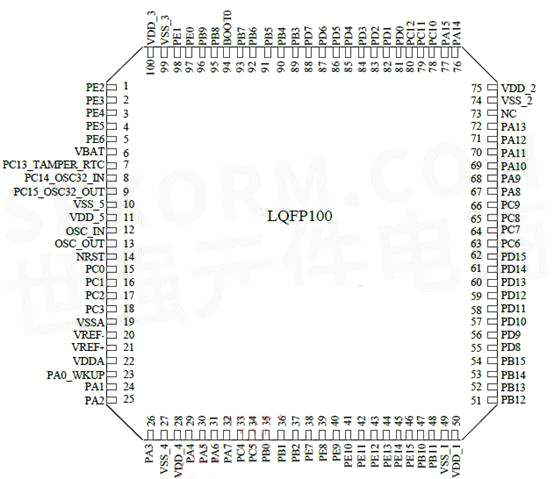

图2 STM32F103VB脚位图

图1 为CKS32F103VB脚位图，图2为STM32F103VB脚位图，对比引脚位相同，定义也相同。所以可以完全替代STM32F103VB的应用

 中科芯CKS型号：CKS32F030C8T6 CKS32F031C6T6 CKS32F051K6T6 CKS32F051K8T6 CKS32F051C8T6 CKS32F051R8T6 CKS32F103C8T6 CKS32F103R8T6 CKS32F103CBT6 CKS32F103RBT6 CKS32F103VBT6

优势产品未尽详细，欢迎查询！
