chipsbank带触控功能的Flash型MCU芯片
芯邦科技简介
成立于2003年,注册资金RMB 1.038 亿
#
公司总部
中国.深圳.南山
#
产品
触摸按键芯片、MCU控制芯片、闪存控制器芯片等
#
成绩
多次获得信息产业部颁发的“中国芯”大奖
#
投资者
英特尔战略投资伙伴
产品介绍
CBM73XX架构
资源可进行灵活配置
支持远程程序在线更新升级
触摸算法硬件处理效率高
支持IO功能脚灵活配置
集成LED控制显示模块
支持2路通用UART
最大支持32个触摸按键
最大支持6路外部中断
干扰信号检测中断机制
支持芯片功能脚灵活配置
支持串口直接调试、下载程序

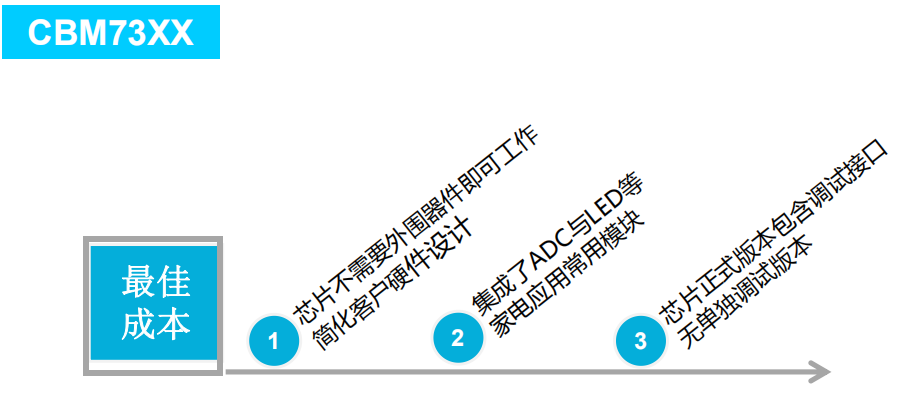

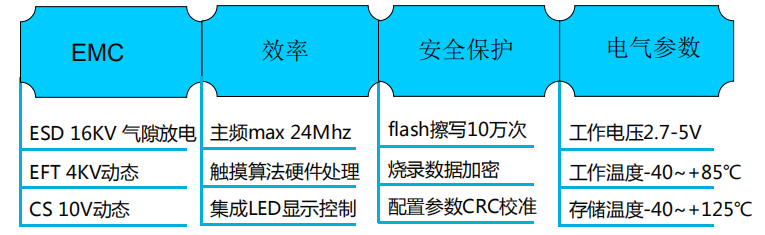

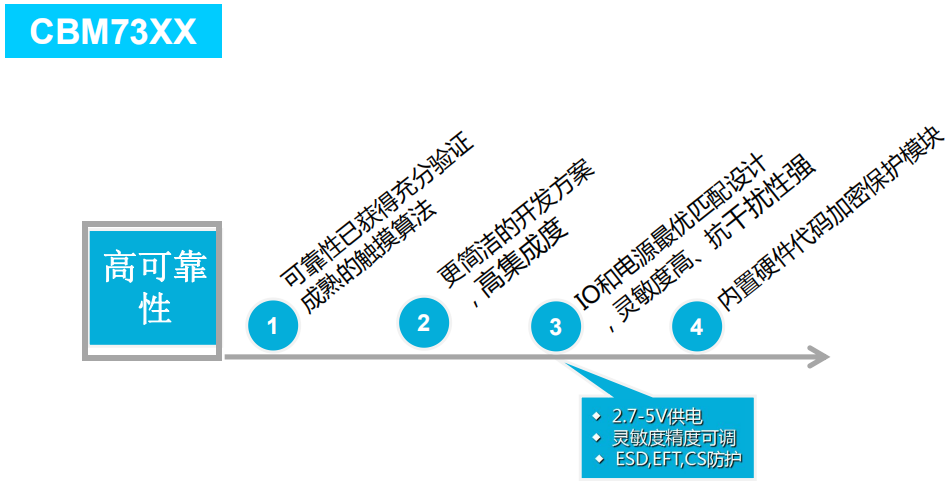

产品优势概述
CBM73XX应用领域
I
触摸显示控制“三合一”应用的各类小家电
II
触摸显示“二合一”应用的各类家电控制板
III
以高性能控制应用为主的各类工控电控板
IV
带触摸功能的各种消费类控制板
功能描述

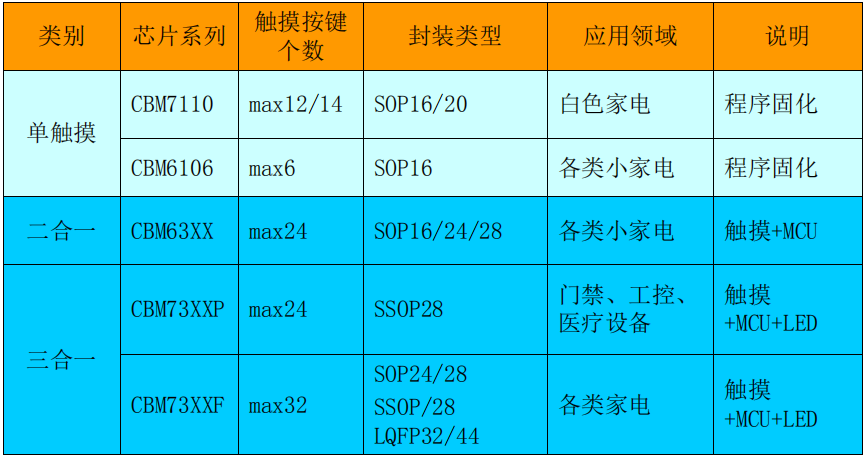

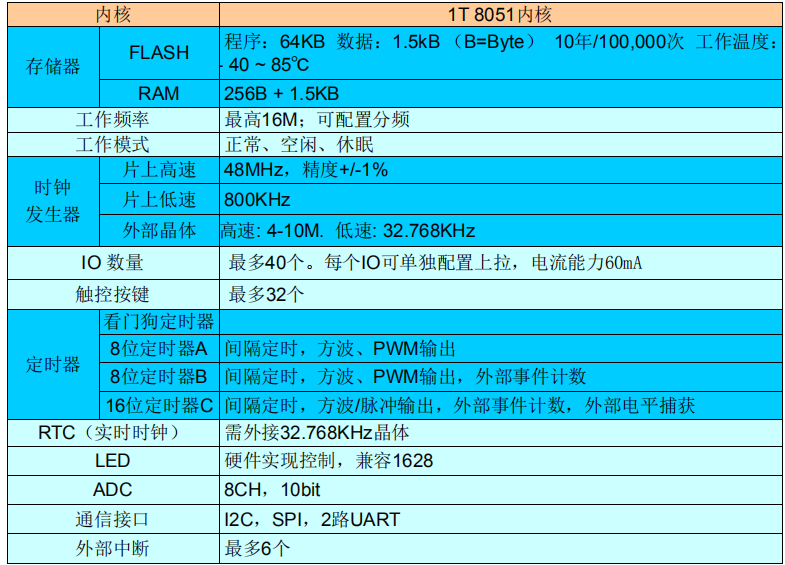

性能参数
三合一系列
带LED 驱动功能 A/D 型触控键 Flash 单片机 CBM73xxD 系列专用芯片——D型
MCU 特性
基于 8051 指令的 8 位单片机
Flash ROM：8K~48K 字节
RAM：内部 256 字节，外部 1024 字节
类 EEPROM：1024 字节
宽工作电压范围：
-Fsys = 16MHZ，VDD = 2.7V~5.5V
振荡器：
-内部高频振荡器：48MHZ(精度±2%) -内部低频振荡器：800KHZ(精度±2%)
看门狗定时器(WDT)，可软件使能
CPU 主频：最大可以达到 16MHZ
内建的低电压检测功能(LVDC)
支持省电运行模式
- 休眠模式
- 空闲模式
可编程代码保护防止代码读出
支持串口在线调试
低功耗特性：
休眠电流：
- 5.0V 时典型值为 200uA
工作电流：
- 16MHZ、 5.0V 时典型值为 5.0mA
低功耗特性： 多达 40 个双向可单独控制的 I/O 引脚： - 高灌/拉电流可直接驱动 LED - 电平变化中断引脚(最大 6 路) - 可单独编程的弱上拉引脚 - 可单独编程的弱下拉引脚 - 可单独编程的开漏引脚 - 超低功耗唤醒 A/D 转换器： - 10bit A/D 转换器 - 最大支持 8 个通道 内建 12/16/24/31 路触控按键功能 多个定时器模块用于时间测量、捕捉输入、方波输出及 单脉冲输出 支持多路 PWM 输出 -最大 2 个 PWM 模块可提供 2 路 PWM 输出 -最大 4 个定时器模块可提供 4 路 PWM 输出 通用 UART： - 独立的波特率发生器 - 自动波特率校准 4 线 SPI(总共 4 种模式) I²C 主/从模式接口 LED 驱动器(软件扫描方式)： - 4×13 段/5×12 段/6×11 段/7×10 段/9×8 段 /10×7 段驱动共阴/共阳 LED
带 LED 驱动、AD、触控键增强型 Flash 单片机 CBM73xxF 系列芯片——F型
基于 8051 指令的 8 位单片机
RAM：
-支持内部 RAM256 字节、外部 XRAM 1536 字节
-支持使能 RAM、XRAM 数据自动偶校验
Flash ROM：24K~64K 字节
-擦写周期 100,000 次以上
-数据保存时间长达 20 年（25℃）
类 EEPROM（EFC）：1024 字节
-擦写周期 100,000 次以上
-数据保存时间长达 20 年（25℃）
工作电压: VDD = 2.7V~5.5V
时钟源（-40℃~85℃）：
-内部高频振荡器：48Mhz(精度±1%)
-内部低频振荡器：800Khz(精度±1%)
-外部高速 M 级晶振：4~16Mhz
-外部低速 K 级晶振：32.768Khz
自动监测外部 M 级晶振工作状态的功能
MCU 主时钟(MCLK)：可配置，最高 16Mhz
软件看门狗(WDT): 复位时间 320us~42s
内置低电压检测功能(LVD)、ESD 检测功能
支持省电模式 -SLEEP 休眠模式 -IDLE 空闲模式
支持代码编程加密保护，防止代码泄露
支持 CRC16-CCITT 校验功能（上电校验、动态校验）
支持硬件复位功能(低电平复位)
支持软件指令复位功能
支持在线更新升级程序功能
支持通过串口在线调试
低功耗特性 休眠电流（sleep）： -5.0V 时典型值为160uA（ADCCR_SLEEP =1<<4、ADCBUFEN=0、 IO 高阻内部上拉） 工作电流：-16Mhz(MCLK)、5.0V 时典型值为 5.0mA（ADCCR_SLEEP =1<<4、ADCBUFEN=0、空载） 外设 特性 多达 40 个单独可控的 I/O 引脚： -大的灌/拉电流可直接驱动 LED 等器件，最大 60mA -可单独编程的电流大小控制寄存器(6mA、30mA、60mA) -可单独编程的方向控制寄存器 -可单独编程的上拉电阻选择控制寄存器、上拉使能寄存器 -可单独编程的开漏控制寄存器 -支持 IO 口复用功能重映射 -支持位操作控制的端口数据寄存器… A/D 转换器： -10 位 A/D 转换器 -最大采样时钟为 1.4Mhz -最大支持 8 个通道 -支持最大 64 次硬件滤波采样 -支持选择内部 1v(精度±1%)为基准的绝对电压采样方式 触摸功能： 内建 12/16/24/31 路触控按键功能 -支持 MCU 休眠状态下唤醒 -支持低功耗扫描工作方式 LED 数显驱动器： -硬件驱动方式，无需核参与、不占用用户软件指令资源 -COM 端口支持最大 60mA 驱动电流 ，电流大小可配 -4×13 段/5×12 段/6×11 段/7×10 段/9×8 段/10×7 段 驱动共阴/共阳 LED 支持两路相互独立的通用 UART： -独立的波特率发生器 -自动波特率校准 -每路 UART 都支持全双工普通模式与半双工 DMA 模式 -DMA 工作模式，自动从用户指定的 XRAM 缓存区收发数据 -DMA 工作模式，不占用户软件资源，最多一次传输 128bytes -支持数据收发完成中断 定时器 timer：4 个独立定时器模块用于间隔定时、方波输 出、PWM 输出、外部事件计数、捕捉输入及单脉冲输出等 支持多路 PWM 输出： -2 个专用 PWM 模块可提供 2 路 PWM 输出 -4 个定时器 timer 模块也可配置提供 4 路 PWM 输出 RTC： -支持实时时钟、闹钟定时功能 -支持秒、分、时、天、定时 5 个中断 -支持内部 800K 分频得到的 100Khz（±1%精度）时钟源 -支持外部 32.768Khz 时钟源 -支持外部 M 级晶振分频得到的~32.768Khz 时钟源 4 线 SPI(4 种数据传输极性模式) I²C 主/从模式接口（主/从模块相互独立，可同时工作）

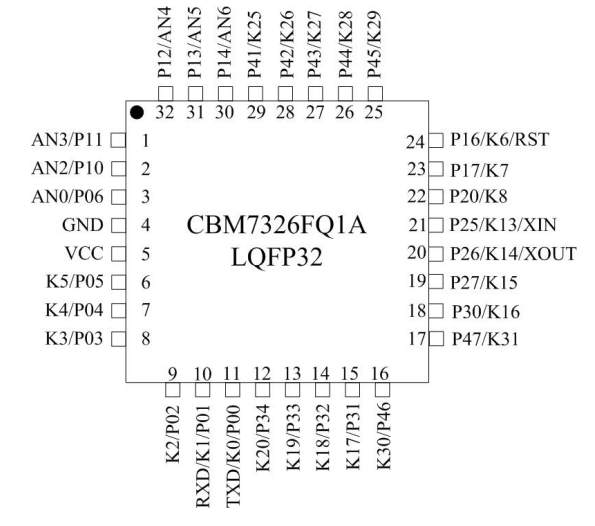

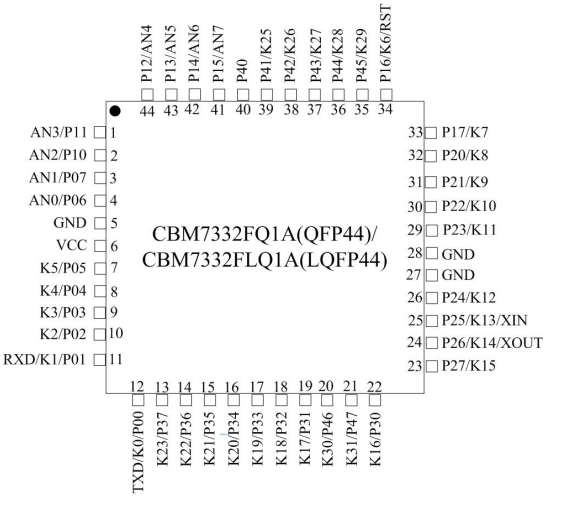

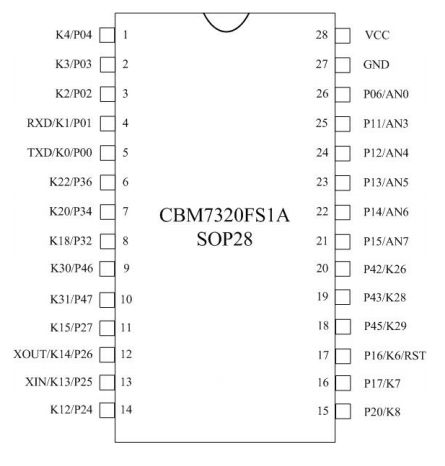

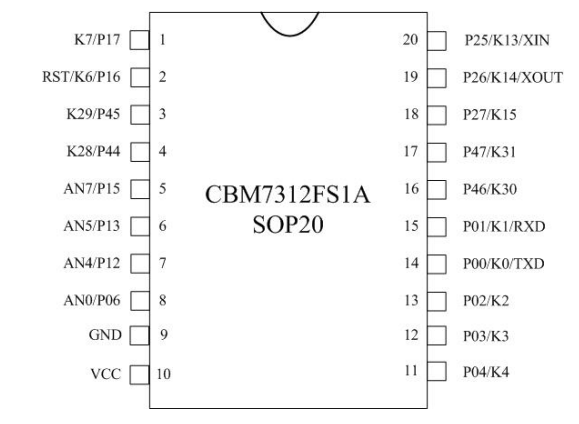

引脚图

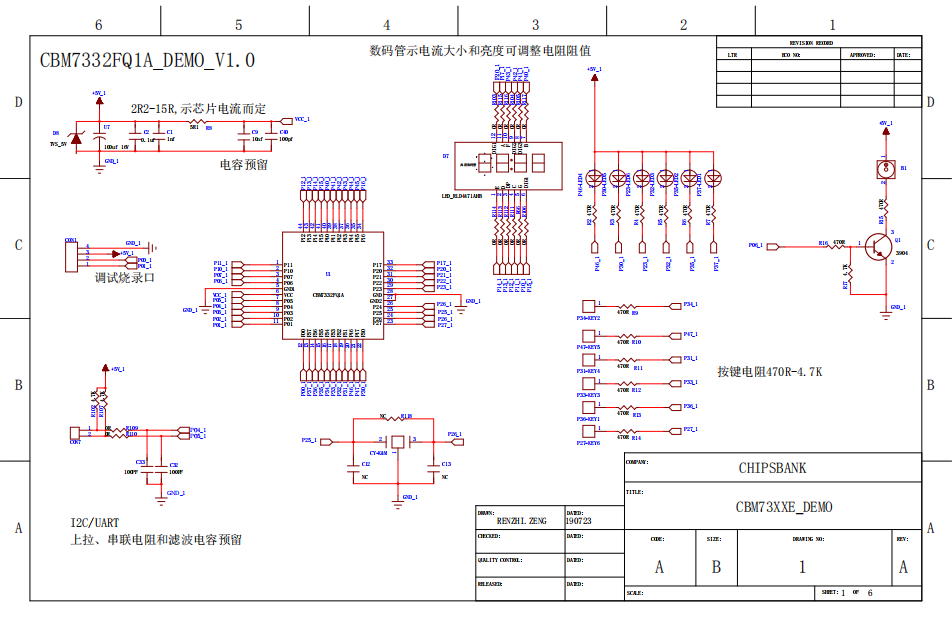

参考原理图
单触摸系列
CBM61xx 电容式触摸按键控制器
概述
CBM6106AS1系列芯片是芯邦科技推出的一款高性价比触控按键芯片，具有灵敏度调整方便、 环境自校准、应用便捷等优点；满足家电、工业应用规格要求，可为用户提供更可靠的性能和 更宽广的应用范围。
CBM6106AS1 芯片无需烧录程序，通过外部校准电容调节灵敏度，采用 GPIO 通讯接口，即 一个按键对应一个 GPIO 输出。电容式触摸传感器可直接制作在 PCB 板上，外围器件少、系统总 成本优于传统按键方案。
特色
芯片 sensor 电容检测范围 1pF～40pF；
触键灵敏度可通过外部校准电容灵活调整；
支持 GPIO 通讯接口；
支持 2 种工作模式 Normal/Idle，最低工作电流 500uA；
面板溅水，溢水时触摸按键无异常反应，且能正常工作；
最大支持 10mm 面板厚度（与面板材料有关）；
sensor 线长自动修正功能，确保触摸按键灵敏度一致性；
优良的抗电磁干扰能力；
温度、湿度环境变化自适应调整；
EFT（4KV）、ESD（8KV）
工作电压 2.9~5.5V
工作温度-40℃到 + 100℃
应用
各种小家电设备
灯具开关控制
安防设备
工业智能控制仪器仪表
卫浴设备
音视频设备

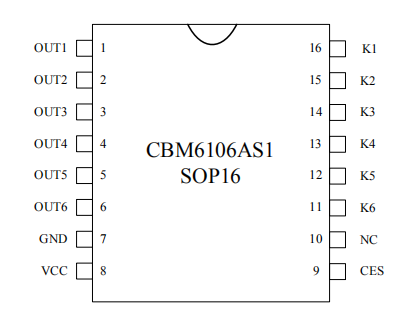

引脚图

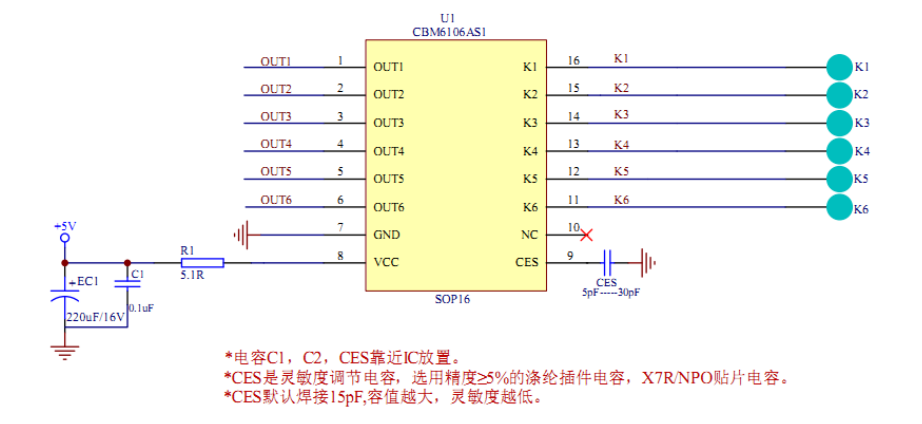

参考电路
封装尺寸图
CBM71xx 电容式触摸按键控制器
概述
CBM71xx 系列芯片是芯邦科技推出的一款高性价比触控按键芯片，具有灵敏度调整方便、环 境自校准、应用便捷等优点；满足家电、工业应用规格要求，可为用户提供更可靠的性能和更宽 广的应用范围。
特色
芯片 sensor 电容检测范围 1pF～40pF；
触键灵敏度可通过外部校准电容灵活调整；
支持 I²C Slave 标准通讯接口；
支持 2 种工作模式 Normal/Idle，最低工作电流 400uA；
面板溅水，溢水时触摸按键无异常反应，且能正常工作；
最大支持 10mm 面板厚度（与面板材料有关）；
sensor 线长自动修正功能，确保触摸按键灵敏度一致性；
优良的抗电磁干扰能力；
温度、湿度环境变化自适应调整；
EFT（4KV）、ESD（8KV）
工作电压2.9~5.5V
工作温度 -40℃到 + 100℃
应用
各种小家电设备
灯具开关控制
安防设备
工业智能控制仪器仪表
卫浴设备
音视频设备
封装

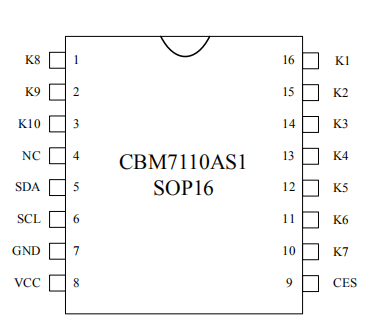

CBM7110 SOP16 封装外观图

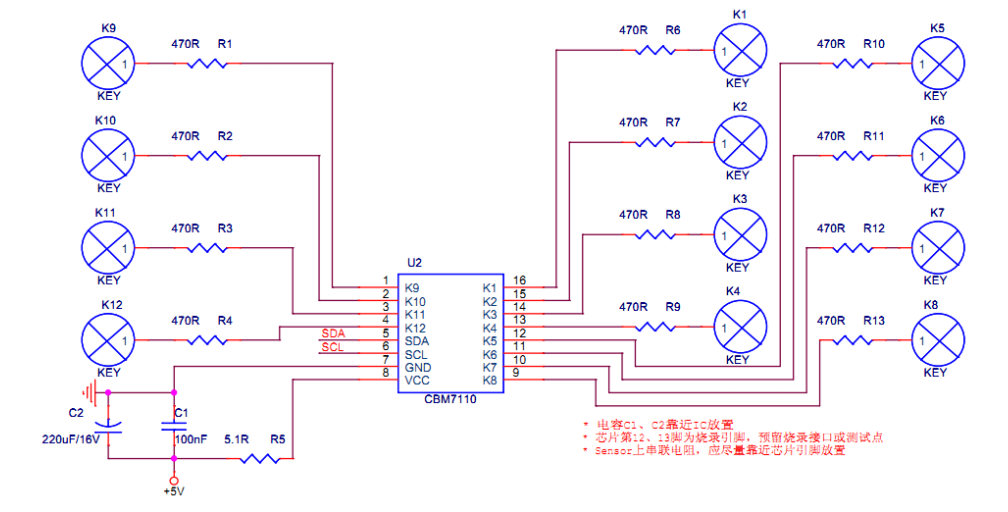

参考电路

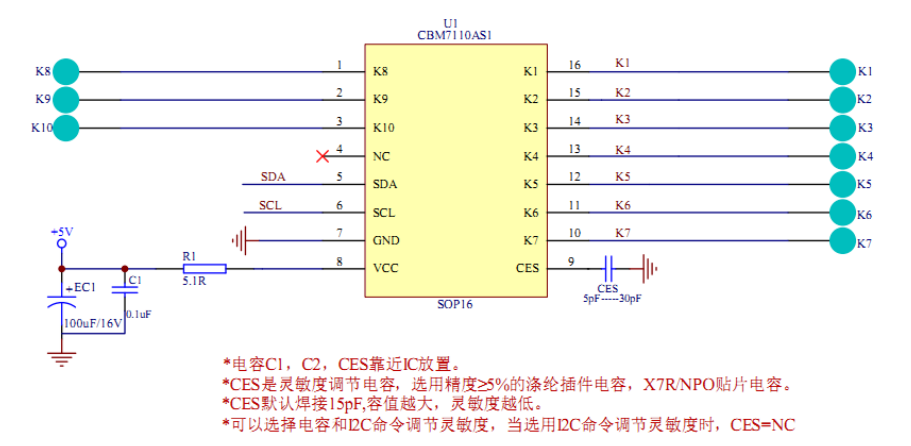

CBM7110AS1 I²C 通信参考原理图
CBM7110 I²C 通信参考原理图
CBM7026是芯邦科技股份有限公司推出的18键电容式触摸按键控制器。该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，在原有基础上通过多项改进，提高对微波的抗干扰能力，使其能稳定抵抗大于10mW/cm^2的微波辐射。除适用于普通环境外，还可以应用于复杂电磁环境。
CBM7021是芯邦科技股份公司推出的18键电容式触摸按键控制器。该芯片主要用于消费电子领域的按键检测，具有灵敏度高、高可靠性等优点。可设计美观、时尚的操作界面，广泛替代传统机械式按钮。
CBM7021采用自主研发的8-Bit MCU处理器，采用I2C-slave/Host，UART接口传输按键信息。也可采用I/O Mode传输按键信息，更容易开发应用系统而不用解析通讯协议包，? 最多支持20个GPIO，其中18个可用于触摸按键。
ESD（4KV）。
CBM7010 chipsbank电容式触控芯片
CBM7010是一颗有10个按键的电容式触摸控制芯片。采用Sop24封装，支持I2C和GPIO两种通讯接口。
该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，适应各种复杂电磁环境，工作性能稳定。可广泛替代传统机械式按钮.
CBM7008 芯邦8通道电容式触摸按键芯片一级代理
CBM7008 chipsbank电容式触控芯片 八通道触摸IC
CBM7008是一颗有8个按键的电容式触摸控制芯片。采用Sop16封装，支持I2C和GPIO两种通讯接口。
该芯片主要用于家电、工控等领域的按键检测，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，适应各种复杂电磁环境，工作性能稳定。使用方便快捷，可广泛替代传统机械式按钮。
CBM6004 芯邦触摸芯片代理
CBM6007 芯邦触摸芯片代理
CBM6008 芯邦触摸芯片代理
CBM6012 芯邦触摸芯片代理
CBM6104MD 4通道芯邦触摸芯片代理
CBM6107MD 7通道芯邦触摸芯片代理
