CKS32F051C6T6系列采用高性能的 ARM Cortex™-M0 的 32 位 RISC 内核，工作于 48 兆赫兹频率，高速的嵌入式闪存（FLASH 最大 64K 字节，SRAM 最大 8K 字节），并广泛集成增强型外设和 I/O 口。所有器件

提供标准的通信接口（最多两个 I2Cs，两个 SPI，一个 I2S，1 个 HDMI CEC，两个 USART），一个 12 位ADC，一个 12 位 DAC，最多五个通用 16 位定时器，一个 32 位定时器和一个高级控制 PWM 定时器

功能

■内核：ARM32位Cortex™-M0 内核

− 最高48MHz工作频率

■存储器

− 16 到 64 K 字节 Flash memory

− 8 K 字节的 SRAM 带硬件校验 输出，带死区时间发生器和紧急刹车功能 ■CRC计算单元 − 一个 32 位和一个 16 位定时器， 每个多达4 路 ■复位和电源管理

− 一个16位7通道高级控制定时器用于6通道PWM

 输出, 带死区时间发生器和紧急刹车功能− 2.0～3.6伏供电和I/O引脚

− RTC和备份区域VBAT单独供电 和IR控制调制门

■时钟管理 − 一个16位定时器带一路输入捕获/输出比较

 − 独立和系统窗口看门狗定时器− 4到32MHz晶体振荡器

 − SysTick定时器：24位向下计数− 32 kHz RTC用可的校准振荡器

 ■ 日历型RTC集成闹钟可周期性自动从Stop/− 内部8 MHz RC带x6锁相环倍频

Standby状态唤醒

− 内部40 kHz RC振荡器

■通信接口

■多达55个高速I/O口

 − 多至两个I2C接口 ; 其中一个支持快速脉冲模式− 全部可映射为外部中断输入

 (1 Mbit/s) , 20 mA灌电流 SMBus/PMBus和从 STOP状− 多达36个I/O口支持5 V 容忍

态唤醒

■DMA：

 − 多至两个同步/异步串口支持主同步SPI和modem控− 5通道DMA控制器

 制功能，其中一个支持ISO7816 接口 , LIN, IrDA,自动■1个12位ADC，1μs转换时间(多达16个输入通道)

波特率检测功能

− 转换范围：0至3.6V

 − 多至2个SPI接口(18M位/秒)外设支持4到16位可编− 单独的2.4到3.6伏模拟供电

 程字长，其中一个支持 I2S 接口复用■1个12位 D/A转换器

 − 消费电子控制 (HDMI CEC) 接口 , 帧头接收唤醒■2个高速低功耗模拟比较器，可编程输入输出

功能

■多达18电容感应通道支持接近 , 触摸按键线性和旋转

■串行两线调试 (SWD)

触摸传感器

 ■96位的芯片唯一识别码■多达11个定时器

− 单独的2.4到3.6伏模拟供电

− 一个16 位7通道高级控制定时器用于6通道 PWM

 中科芯的CKS32F051C6T6是基于ARM® Cortex™-M0的CKS32F0系列32位微控制器，与ST STM32F051C6T6具有相同性能，同样引脚和封装。具体关键参数如下图。

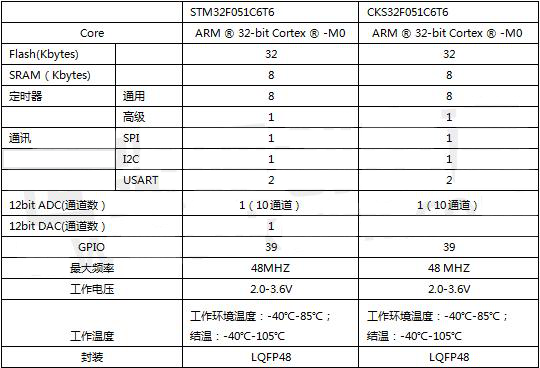

图1 CKS32F051C6T6和STM32F051C6T6资源对比

  CKS32F051C6T6对于STM32F051C6T6可以实现软硬件兼容，替换简单，对相关外围电路没有影响。F051系列相对于F03X增加了12位的DAC通道，提高了芯片的适应性和可扩展性，使得该芯片可以广泛应用于医疗行业。

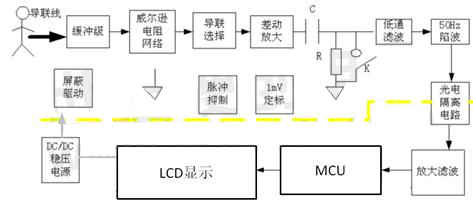

   随着中国人口老龄化、高龄化，家用医疗设备被逐渐重视，市场被逐渐开发。智能心电采集器是一种重要的家用医疗设备，它具有测试简单方便，测量准确的优点，可以给医生和病人及家属提供相对可靠的身体指数参考。下图是一台典型的心电采集器的功能原理框架图，心电信号通过前置放大电路消除共模干扰，低通滤波器过滤高频噪声，50HZ陷波除去工频噪声。继续通过放大和滤波，整理波形，把信号放大到A/D检测范围内。通过MCU进行读取，并将采集结果和历史参数对比显示在屏幕上。

图2 功能原理框架图

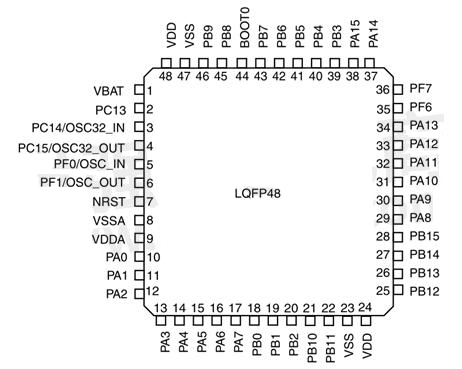

中科芯的CKS32F051C6T6可以作为心电采集的主控MCU芯片，读取心电信号，并与以往的参数进行简单的对比分析，然后在LCD上显示。用户也可以通过按键存储多人的信息参数，提高了可用性。下图3是MCU的封装引脚图。

图3 控制核心MCU：CKS32F051C6T6

家用医疗设备近几年在快速发展，进入该行业的企业也逐渐增加，竞争愈发激烈激烈。如何做出有突出优势的产品，是摆在每一个医疗创新企业的课题。中科芯CKS32F051C6T6可以在保证产品性能的同时，优化成本，减轻供货风险，帮助医疗设备企业提升了产品的综合竞争力。中科芯MCU事业部研发基于ARM® Cortex™-M0、M3、M4内核的多个系列MCU产品，还可以满足客户多领域、多层次的应用场景需求，真正做好的中国芯。
