RH6040-S 二/四通道触摸感应IC

在线留言

资料索取

产品详情

RH6040-S 二/四通道触摸感应IC

1.简介
RH6040-S可提供多种封装形式作为四通道/二通
道的电容式触摸感应控制开关，可替代传统机械开
关。
RH6040-S可以通过任何非导电介质感应电容变
化，可在有介质（如玻璃、亚克力、塑料、陶瓷等）
隔离保护的情况下实现触摸功能，跟水和灰尘隔
离，安全性高。
RH6040-S内置高精度稳压、上电复位、低压复位、
硬件去抖、环境自适应算法等多种有效措施，大大
提高自身抗干扰性能。
RH6040-S应用范围：灯光控制、家电仪器控制面
板、电子表、电子秤等产品。
RH6040-S是RH6040的性能升级版本，二者封装
片脚位完全兼容。
2.特性
 工作电压：2.3V～5.5V（LDO使能）
 工作电流：低功耗模式4.5uA@3V,快速模式
12uA@3V
 适应环境温度湿度变化的自校正功能
 可通过外部引脚配置快速/低功耗模式、同步/
保持模式、单键/多键模式
 可通过外部引脚设置高/低电平有效输出、
CMOS/开漏输出、最大开启时间
 内置稳压电路，可有效防止电源电压纹波干扰
 上电0.5秒快速初始化
 高可靠性，芯片内置去抖动电路，可有效防止
外部噪声干扰而导致的误动作
 可封装成多种形式：SSOP20、SSOP16、SOP8

3.引脚示意图

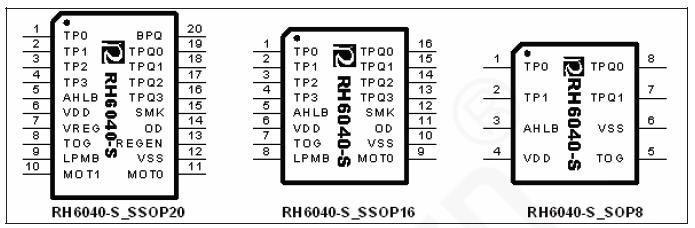

RH6040-S 引脚示意图.jpg

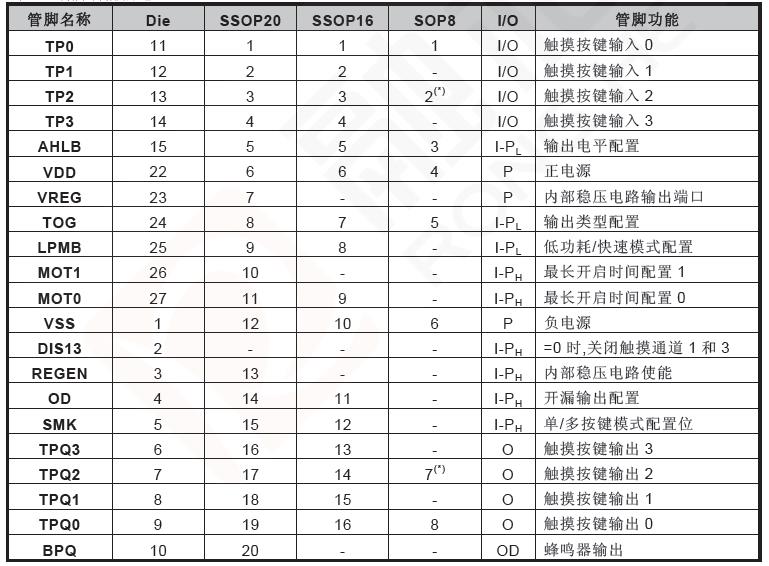

引脚功能描述

——深圳市触控科技有限公司


参考电路图

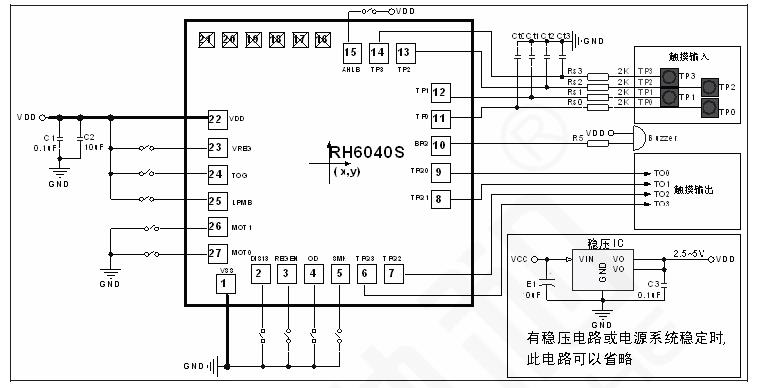

6.1 Die参考电路图 RH6040-S 参考电路图.jpg

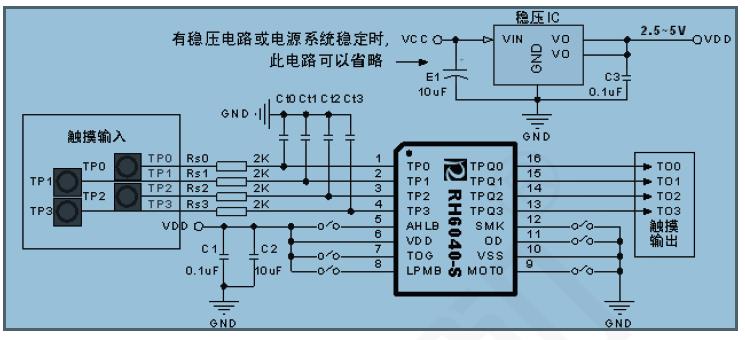

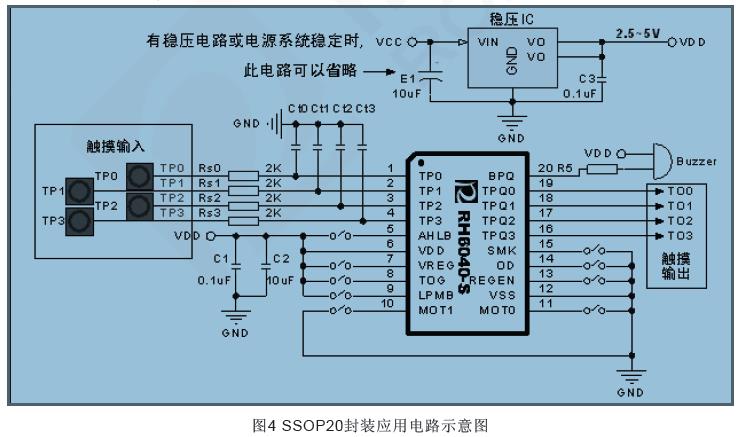

SSOP20参考电路图 RH6040-S SSOP20参考电路图.jpg

SSOP16参考电路图 RH6040-S SSOP16参考电路图.jpg

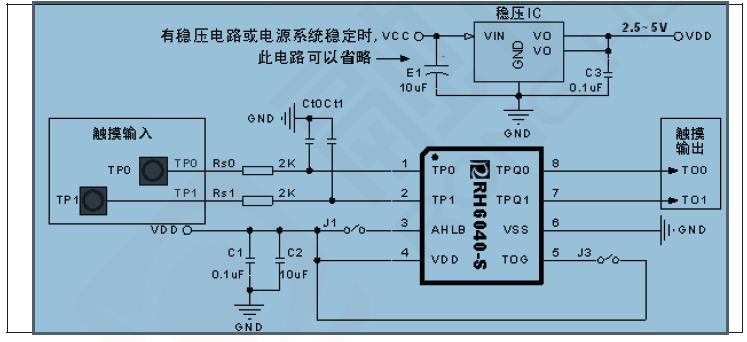

SOP8参考电路图 RH6040-S SOP8参考电路图.jpg

1. Ct 指调节灵敏度的电容，电容值大小0pF～50pF(电容值的增大将导致灵敏度降低)。应选择精度5%，温漂系数小的电容。
2. Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力。
3. VDD 与GND 间需并联滤波电容以消除噪声。
4. 外部LDO 是否增加视具体应用情况而定。如果电源纹波超过了IC 内部LDO 的抗纹波范围，则需另
加外部LDO,否则会引起灵敏度漂移或触摸芯片检测错误，发生误动作或死机。如突然加载大电流负
载、锂电池和外置充电器交叉使用，高频次的开启/关闭LED 显示时都需注意电源的稳定性。
5. 一般情况下应在触摸电极上铺好覆盖介质再上电，如果先上电再覆盖介质，在最大开启时间内触摸
会被误检测到使输出有效，最大开启时间过后触摸恢复正常，触摸输出被复位为初始状态。
6. 请参看<RH6XXX 应用指南>，以改善实际应用之可靠性。

——深圳市触控科技有限公司
