MC2302专为LED和LED DISPLAY驱动器而设计。

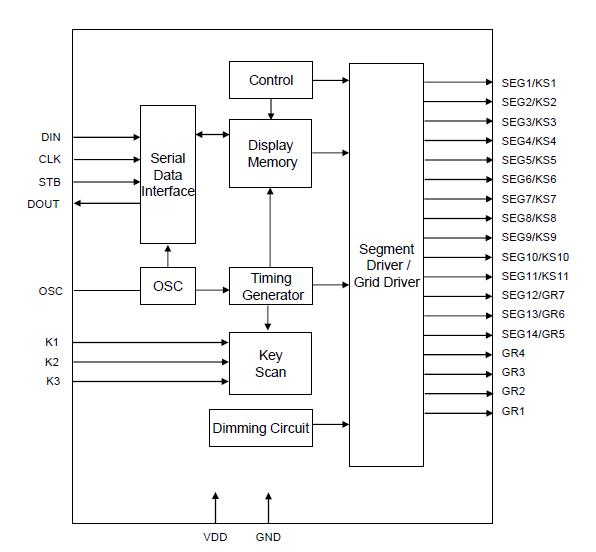

MC2302最多具有14条段输出线，最多7条网格输出线，一条显示存储器，
控制电路，4线串行数据接口和最大11 x 3矩阵键扫描。
表1.1列出了更详细的规格。
这些功能全部集成到单个芯片中，以构建高度可靠的外围设备用于单片机。
控制数字显示非常方便。

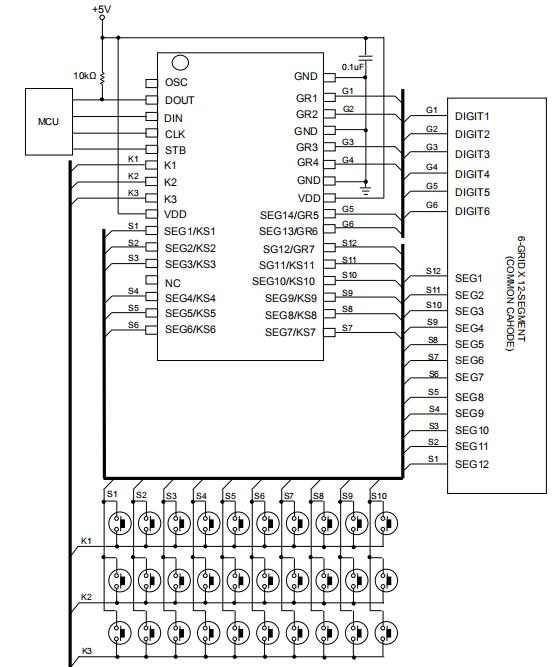

MC2302的引脚分配和应用电路经过优化，可轻松实现PCB布局和节省成本的优势
•CMOS技术
•通过命令选择段输出线：11〜14
•通过命令选择电网输出线：4〜7
•工作电压：2.7V〜5.5V
•低功耗
•通过命令进行八步调光控制
•时钟，数据输入，选通引脚，数据输出的串行接口

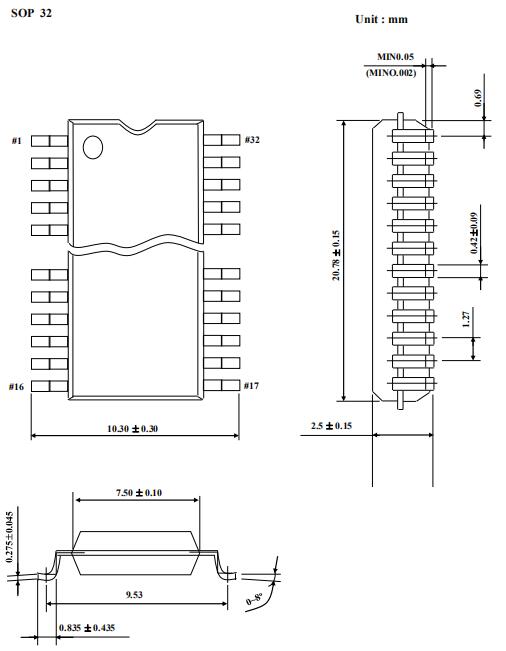

•32引脚SOP封装
