MC96F8208S 具有12-bit A/D 转换功能的 ABOV单片机

主要特性

 8-bit 高速 8051 CPU

基本 MCU 功能

– 8K字节 Flash 程序存储器

– 512字节 SRAM

内置模拟功能

– 上电复位和低电压检测复位

– 内部 16MHz RC 振荡器 (±1.5%, TA= 0 ~ +50°C)

– Watchdog Timer RC 振荡器 (5kHz)

外围特性

– 12-bit AD 转换器(10 inputs)

– UART 8-bit x 1-ch

– SPI 8-bit x 1-ch

– I2C 8-bit x 1-ch

 I/O 和封装

– 高达 18 可编程 I/O（ 20 SOP）

– 20 SOP, 20 PDIP, 20QFN

– Pb-free package

工作条件

– 1.8V to 5.5V宽电压范围

– -40°C to 85°C温度范围

应用

– 小家电

说明

MC96F8208S 是一款有8K字节FLASH的 8位 CMOS单片机. 本芯片是一款可以为许多嵌入式控制应用提供高效灵活

低成本解决方案的微控器. 该芯片有以下特点: 8k 字节 FLASH, 256 字节 IRAM, 256 字节 XRAM , 通用 I/O, 基本

间隔定时器, 8/16位定时器/计数器, 16位 PPG 输出, 8位 PWM 输出, watch timer, 蜂鸣器驱动口, SPI, UART, I2C,

12-bit A/D 转换器, 片内 POR, LVR, LVI, 片内振荡和时钟电路. MC96F8208S 也支持节电模式以减少电量消耗

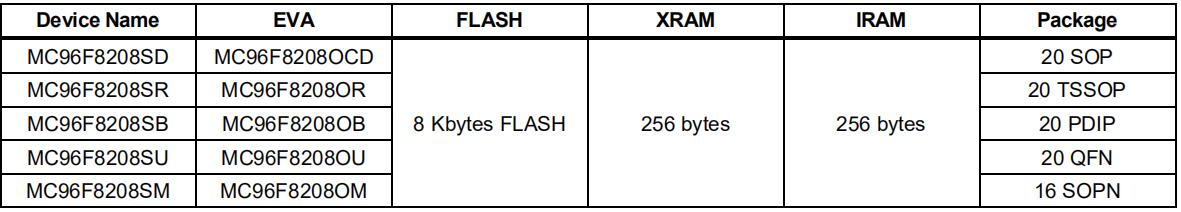

MC96F8208S选型表

特性

CPU

–8-bit CISC 内核 (M8051, 2时钟/周期)

ROM (FLASH) 容量

– 8 K字节自读写 Flash

– In-System Programming(ISP)

– 擦写次数 : 10,000 times(Sector 0~247 )

100,000 times(Sector 248~255)

– Retention : 10 years

 256bytes IRAM

 256bytes XRAM

 通用 I/O (GPIO)

– 普通 I/O : 18 Ports

(P0[3:0], P1[6:1], P2[5:4], P3[7:5/2:0])

定时器/计数器

– Basic Interval Timer (BIT) 8-bit× 1-ch

– Watch Dog Timer (WDT) 8-bit× 1-ch

– 5kHz 内部 RC 振荡器

– 8-bit× 1-ch(T0), 16-bit× 2-ch (T1/T2)

可编程脉冲发生器

– 脉冲发生器 (by T1/T2)

– 8-Bit PWM (by T0)

Watch Timer (WT)

– 3.91ms/0.25s/0.5s/1s/1min 间隔(4.194304MHz)

Buzzer

– 8-bit× 1-ch

SPI 2

– 8-bit× 1-ch

UART

– 8-bit× 1-ch

I²C

– 8-bit× 1-ch

12-bit A/D 转换器

– 10 个输入通道

– 睡眠唤醒功能

上电复位

– 复位电平 (1.4V)

低电压复位

– 14 个检测电平 (1.60/ 2.00/ 2.10/ 2.20/ 2.32/ 2.44/

2.59/ 2.75/ 2.93/ 3.14/ 3.38/ 3.67/ 4.00/ 4.40V)

低电压检测

– 13 个检测电平 (2.00 / 2.10/ 2.20/ 2.32/ 2.44/ 2.59/

2.75/ 2.93/ 3.14/ 3.38/ 3.67/ 4.00/ 4.40V)

中断源

–外部中断

(EINT0~2, EINT5, EINT6, EINT10, EINT11, EINT12)

(6)

– Timer(0/1/2) (4)

– WDT (1)

– BIT (1)

– WT (1)

– SPI (1)

– UART (2)

– I2C (1)

– ADC (1)

– ADC Wake-up (1)

内部 RC 振荡器

– 内部 RC 频率:

16MHz ±1.5% (TA= 0 ~ +50°C, VDD=2.0V ~ 5.5V)

省电模式

– STOP, IDLE 模式

工作电压和频率

– 1.8V ~ 5.5V (@ 0.4 ~ 4.2MHz with X-tal)

– 2.7V ~ 5.5V (@ 0.4 ~ 10.0MHz with X-tal)

– 3.0V ~ 5.5V (@ 0.4 ~ 12.0MHz with X-tal)

– 1.8V ~ 5.5V (@ 0.5 ~ 8.0MHz with Internal RC)

– 2.0V ~ 5.5V (@ 0.5 ~ 16.0MHz with Internal RC)

– Voltage dropout converter included for core

最小指令执行时间

– 125ns (@16MHz main clock)

工作温度

– –40 ~ +85℃

振荡器类型

– 0.4-12晶体或陶瓷振荡器做为主时钟

封装类型

– 20 SOP

– 20 PDIP

– 20 QFN

– Pb-free package

引脚分配

MC96F8208SD/B 20SOP/PDIP 引脚分配

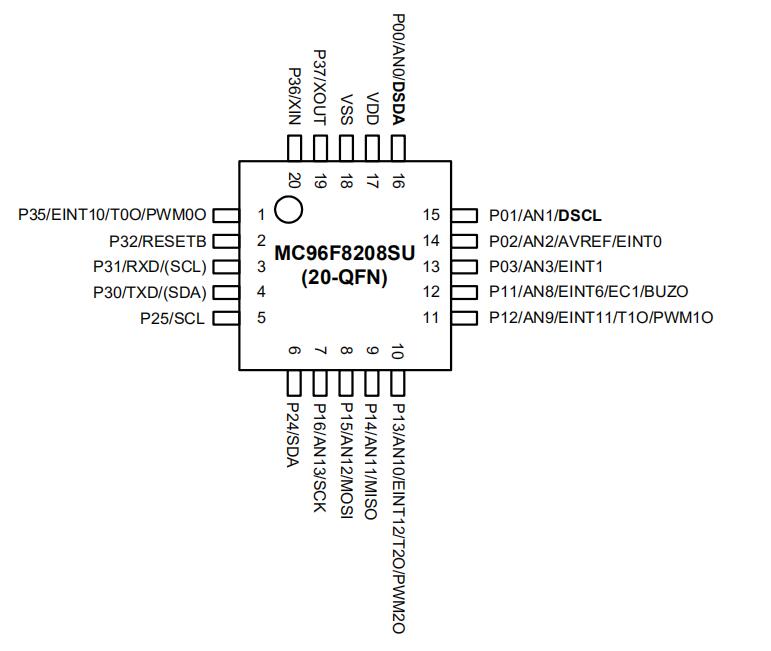

MC96F8208SU 20QFN 引脚分配

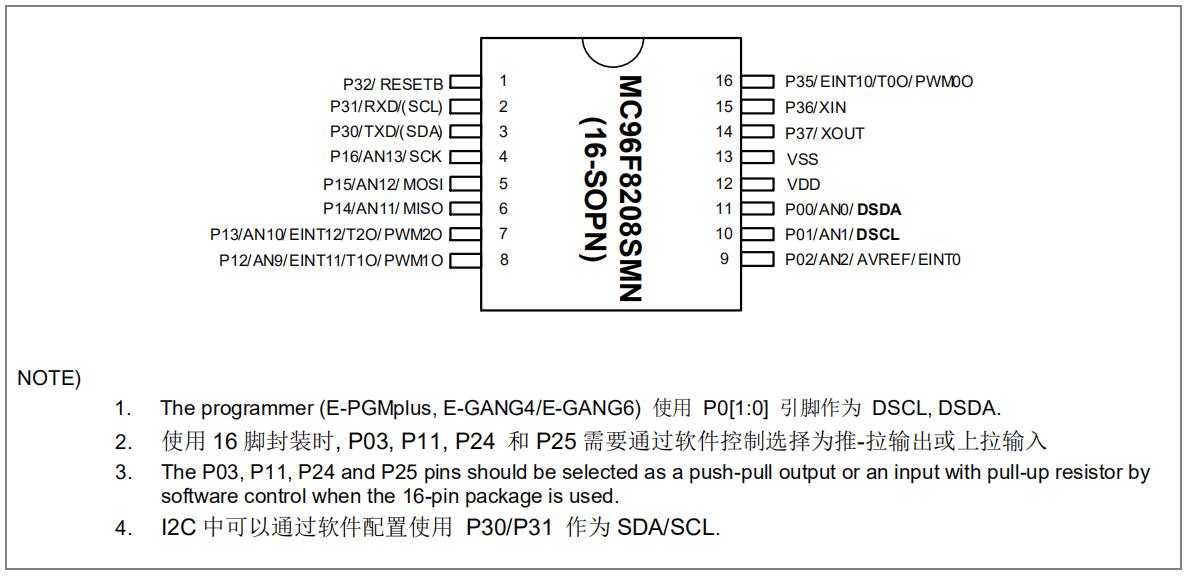

MC96F8208SMN16SOPN 引脚分配

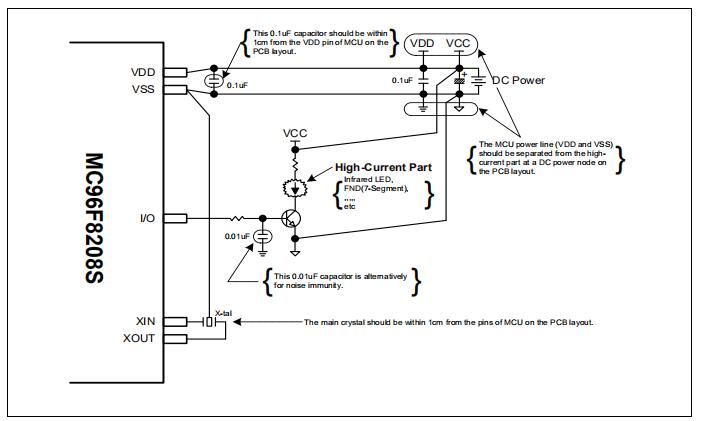

MC96F8208S推荐电路布局

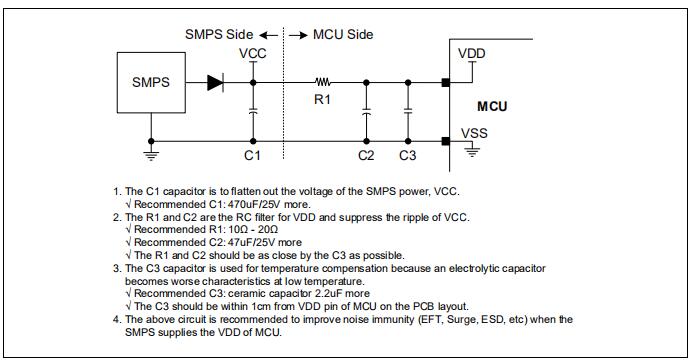

推荐SMPS电源的电路布局
